Przekaźnik poziomu różnicowego typu rurociągu Przekaźnik ciśnienia krzemu rozproszonego
Product Details
| Model nr.: | BP93420DII | Stopień dokładności: | ≤0,5% FS |
|---|---|---|---|
| Zakres ciśnienia: | 0-10kpa...~2MPa | Zindywidualizowane: | Zindywidualizowane |
| Waga: | ~ 0,45 kg | Ciśnienie statyczne: | 5X lub 7MPa |
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Rodzaj: | Przekaźnik różnicy ciśnień |
| Środek pomiarowy: | gaz lub ciecz | Kwalifikacja IP: | IP65 |
| Podkreślić |
RoH dla różnicowego poziomu typu nadajnika rurociągu,Działalność:,RoHs Difuz Silikonowy Przesyłowiec |
||
Product Description

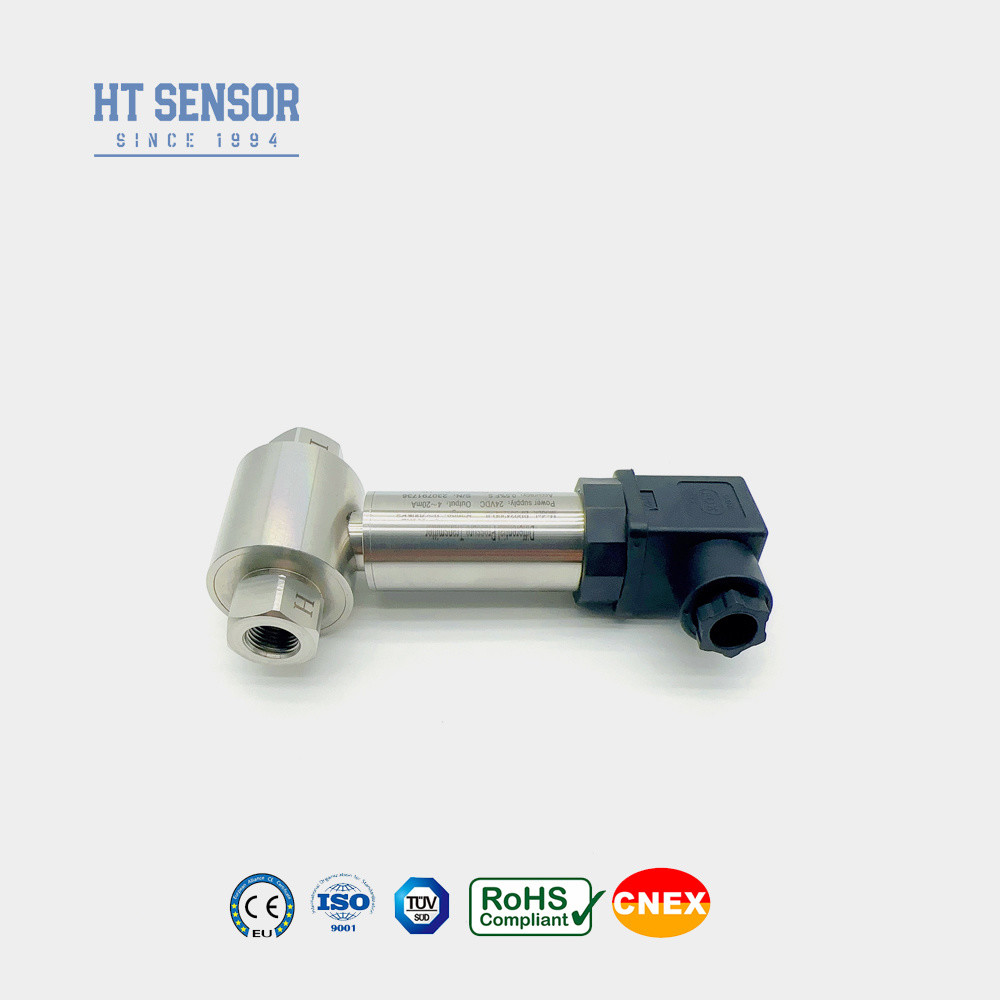

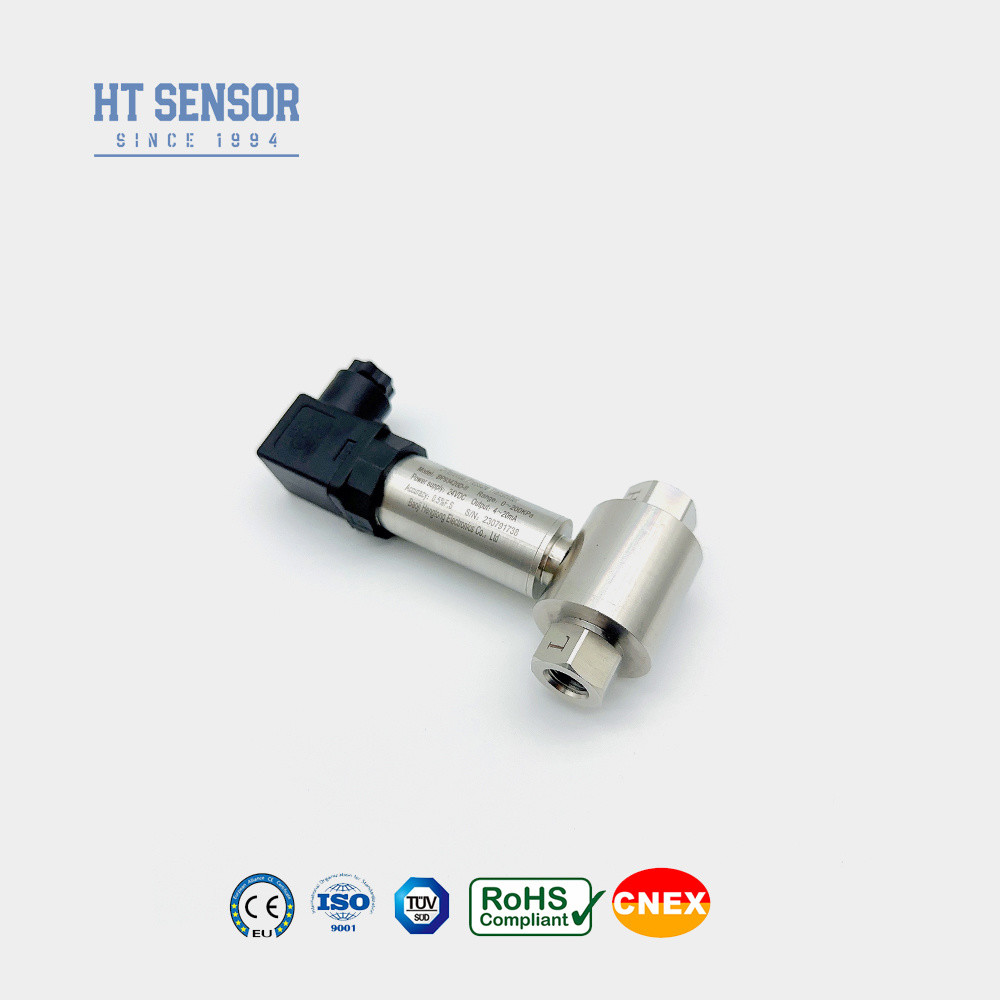

Przekaźnik ciśnienia różnicowego BP93420DII do pomiaru ciśnienia w rurociągu
BP93420DIIDróżnicowyPresureTWysyłający
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje piezorezystywny czujnik difusowego krzemu.Czujnik przyjmuje w pełni automatyczną technologię linearnej i kompensacji temperatury w celu zapewnienia wydajności i jakości masowej produkcji. W pełni uszczelniony i izolowany projekt komory powietrznej do
Moduł nadający sygnał przyjmuje oryginalną technologię kalibracji, aby łatwo ustawić parametry bez użycia narzędzi.Jest odpowiedni do pomiarów różnicowego ciśnienia gazu i cieczy w takich gazowych i ropopochodnych gazach., chemiczne, energetyczne i hydrologiczne dla zastosowań rurociągowych.
Cechy produktuz przyrządem do prądu:
1Przekaźnik posiada konstrukcję konstrukcyjną ze stali nierdzewnej, co czyni go kompaktowym i łatwym w montażu.
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Badania uderzeń ciśnienia i badania przemieszczania się czasu w celu zapewnienia stałej jakości
4Temperatura pracy mediów: -30-80°C
5Świadectwo bezpieczeństwa wewnętrznego
Wnioskiz przyrządem do prądu:
1Przystosowany do pomiaru ciśnienia różniczkowego różnych gazów lub płynów w rurociągach przemysłu, takich jak ropa naftowa, chemikalia, energetyka i
hydrologii.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
3.Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności | |
| Zakres pomiaru | 0-10KPa...~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |

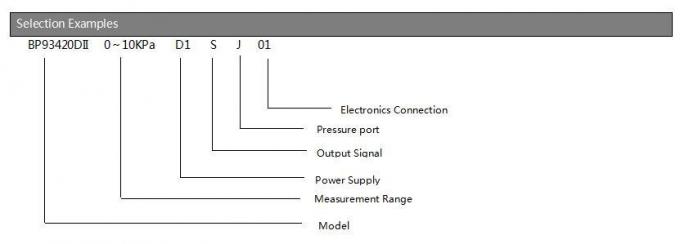

| Rozkaz Przewodnik | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

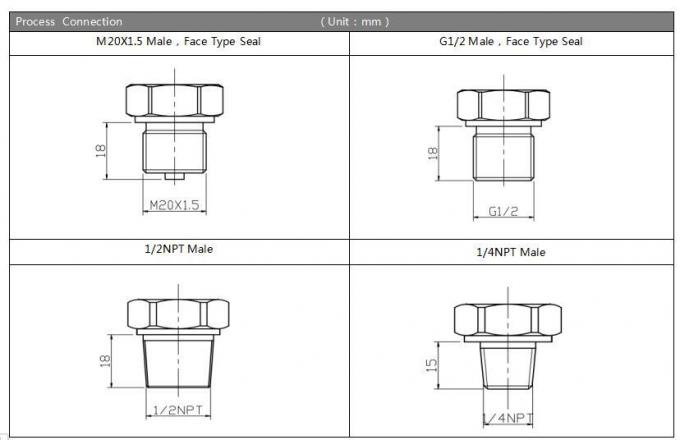

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||

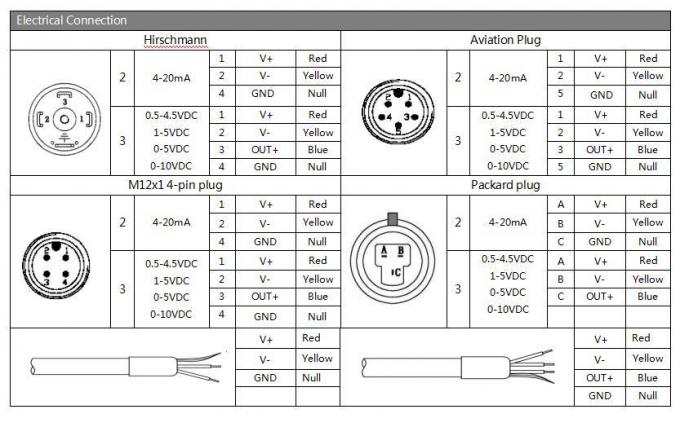

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
