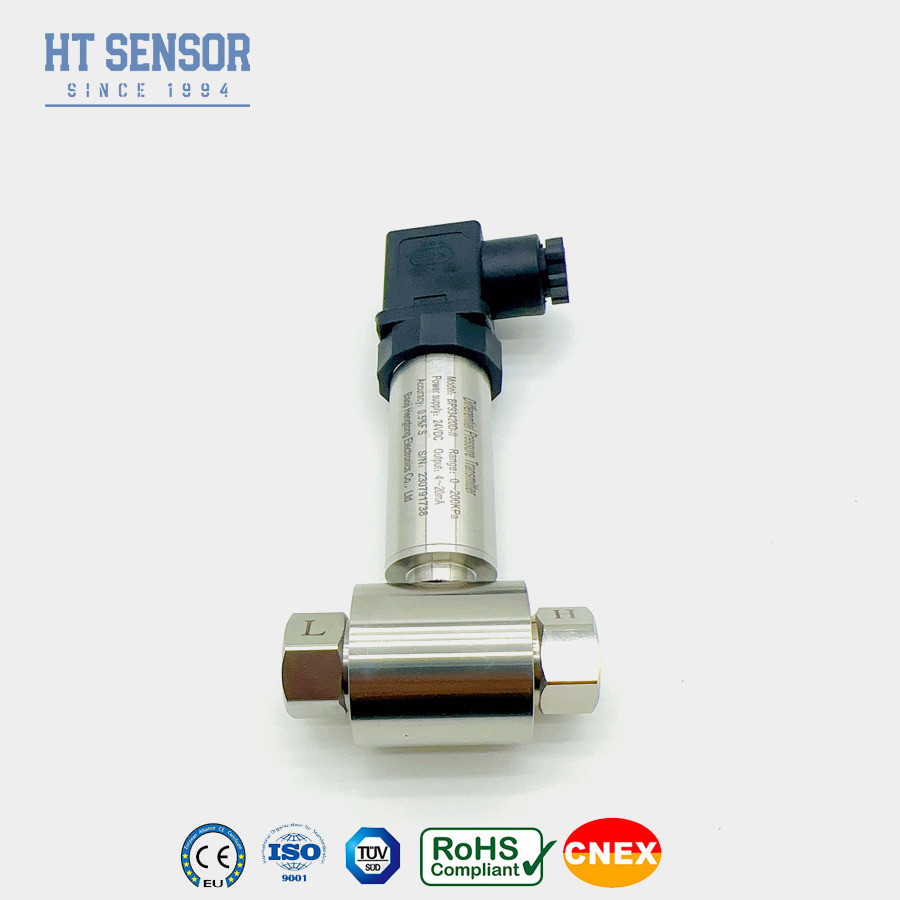

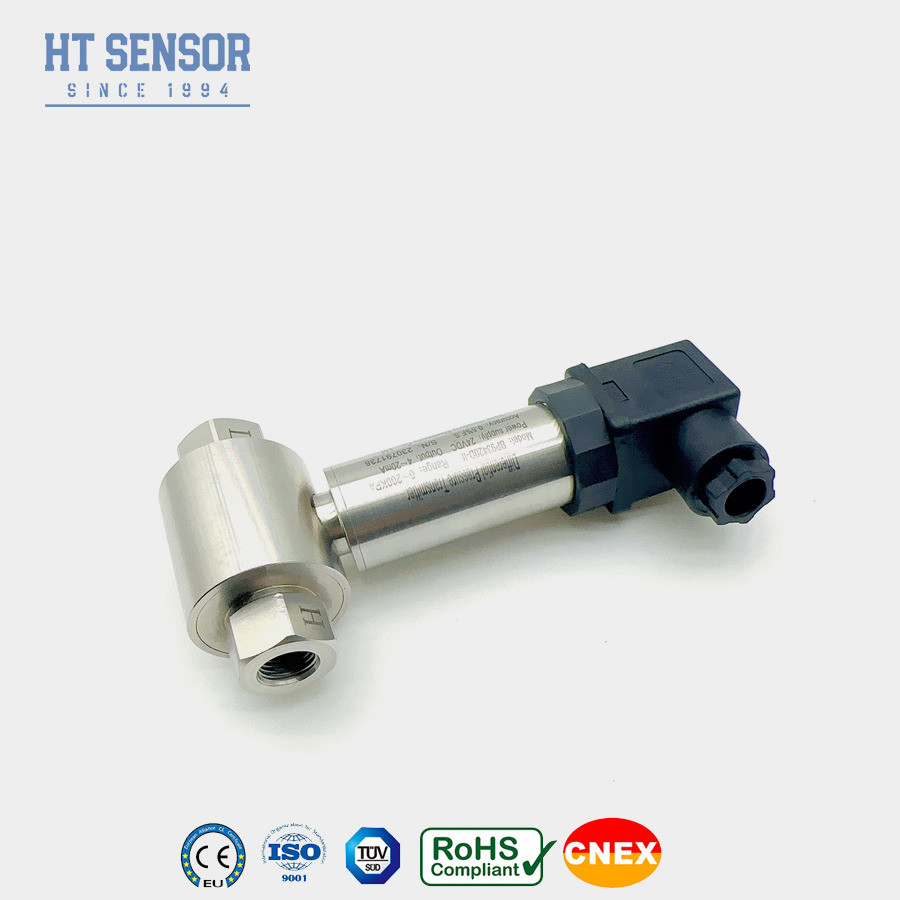

Przekaźnik ciśnienia różnicowego z rozproszonego krzemu Przekaźnik ciśnienia piezoresystywnego
Product Details
| Model nr.: | BP93420DII | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Stopień ochrony: | IP65 | Waga: | ~ 0,45 kg |
| Wykrywanie ciśnienia: | Śmierć czujnika NOVA | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Pochodzenie: | Baoji, Chiny | Kod HS: | 9026201090 |
| Rodzaj: | Przekaźnik różnicy ciśnień | Środek pomiarowy: | gaz lub ciecz |
| Zakres ciśnienia: | 0-10kpa...~2MPa | ||
| Podkreślić |
Przekaźnik ciśnienia różniczkowego z rozproszonego krzemu,Przekaźnik ciśnienia różniczkowego piezoresystywny,Difuzyjny krzemu piezoresystywny nadajnik ciśnienia |
||
Product Description
Piezoresystywny dyfuzyjny przemiennik ciśnienia różniczkowego z krzemu
BP93420DIIDróżnicowyPresureTWysyłający
Wprowadzenie różnicowego nadajnika ciśnienia:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje piezoresystywny czujnik difusowego krzemu.wewnętrznie uszczelniony olej silikonowy jest przenoszony na czuły chip, czuły chip nie wchodzi w bezpośredni kontakt ze środkiem pomiarowym.sygnał wyjściowy z mostu Wheatstone na chipie czujnika wykazuje dobry stosunek liniowy z ciśnieniem różniczkowym, umożliwiające dokładne pomiary ciśnienia różniczkowego.ale łatwo wpływa na temperaturęW przypadku czujników średniego zasięgu jest to pierwszy wybór dla czujników średniego zasięgu.
Przekaźniki ciśnienia różniczkowego są przeznaczone do pomiaru ciśnienia różniczkowego wielu gazów lub płynów, takich jak woda lub olej.o maksymalnym dopuszczalnym ciśnieniu statycznym + 40 bar, najmniejszy standardowy zakres pomiaru ciśnienia różniczkowego wynosi już od 0 do 0, + 50 mbar.
Cechy produktuz różnicowym nadajnikiem ciśnienia:
1Przekaźnik posiada konstrukcję konstrukcyjną ze stali nierdzewnej, co czyni go kompaktowym i łatwym w montażu.
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioskiz różnicowym nadajnikiem ciśnienia:
1Przystosowany do pomiaru ciśnienia różnicowego różnych gazów lub cieczy wRurociągi przemysłu ropopochodnego, chemicznego, energetycznego i
hydrologii.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropy naftowe, chemiczne,metalurgia, wytwarzanie energii i hydrologia
3.Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności | |
| Zakres pomiaru | 0-10KPa...~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu
| Rozkaz Przewodnik | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
