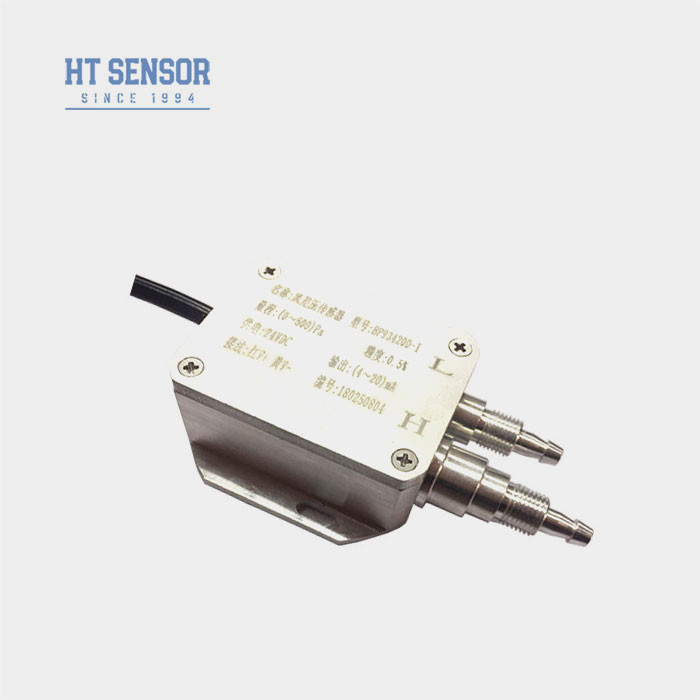

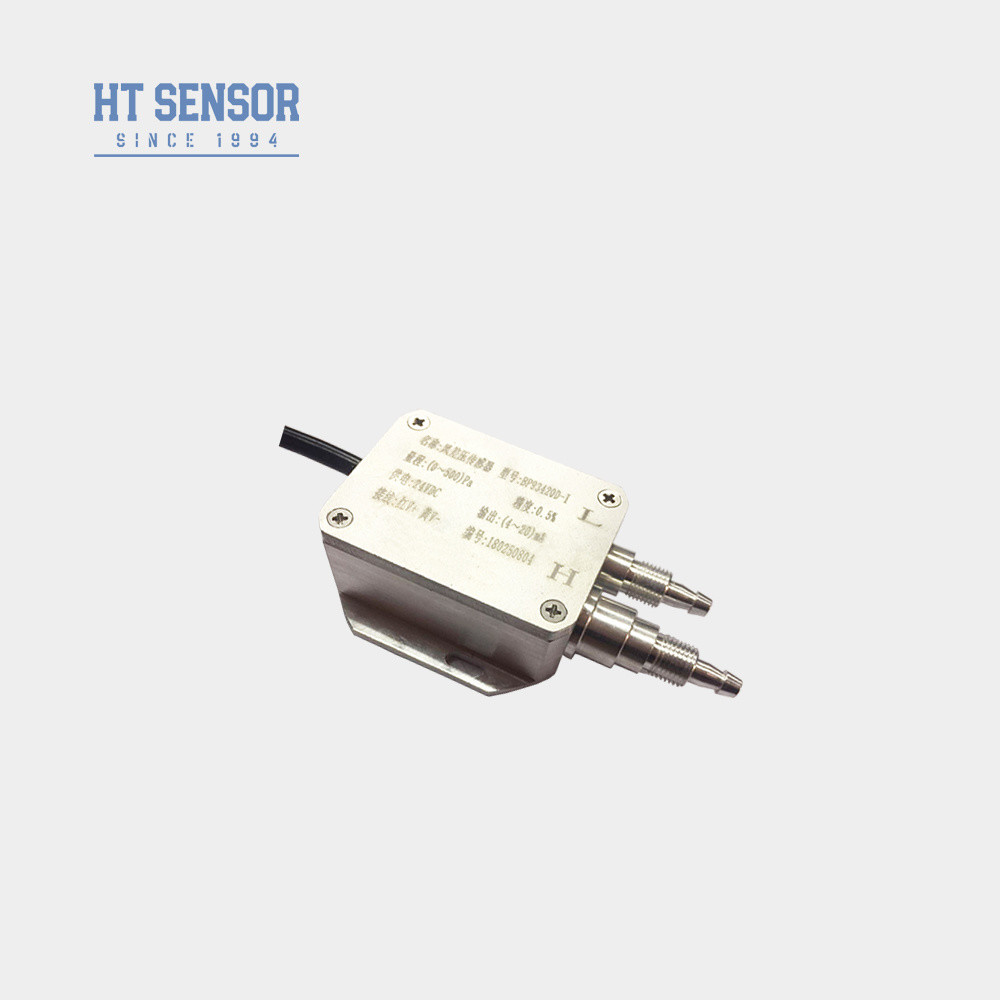

10 kPa Przekaźnik ciśnienia różniczkowego 4 Przekaźnik ciśnienia 20 ma
Product Details
| Model nr.: | BP93420D-I | Rodzaj ciśnienia: | Różnica ciśnień |
|---|---|---|---|
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Kod HS: | 9026201090 |
| Możliwość Supply: | 20000 sztuk / rok | Rodzaj: | Przekaźnik różnicy ciśnień |
| Środek pomiarowy: | Gaz | Stopień dokładności: | 0,5%, 1% |
| Zakres ciśnienia: | 0-10kpa...~2MPa | Kwalifikacja IP: | IP65 |
| Dostosowanie: | <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> | ||
| Podkreślić |
Przekaźnik ciśnienia różnicowego 10 kPa,Przekaźnik ciśnienia różniczkowego 4 20 ma,10kPa 4 20ma nadajnik ciśnienia |
||
Product Description
10KPA ALUMINIUM PRZYCZENIE PŁATNEGO PRZYCZENIA
Wprowadzenie nadajnika ciśnienia różnicowego powietrza:
Przekaźnik ciśnienia mikro różnicowego jest urządzeniem służącym do pomiaru ciśnienia mikro różnicowego.Przekaźnik ciśnienia różniczkowego zawiera czujnik piezoresystywny, a oba końce czujnika są połączone z dwoma stronami medium pomiarowego.w wyniku zmiany wartości oporu wewnątrz czujnikaTa zmiana spowoduje zmianę sygnału wyjściowego czujnika, a następnie generuje odpowiedni sygnał elektryczny.wartość ciśnienia mikro różnicowego medium można dokładnie obliczyć
1Przekaźnik posiada konstrukcję ze stali nierdzewnej, co czyni go kompaktowym.i łatwe w instalacji
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioski:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia
3Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry działania: | |
| Zakres pomiaru | 0-500Pa...~200kPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~0,2 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
|
Wskazówki do zamawiania: |
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu

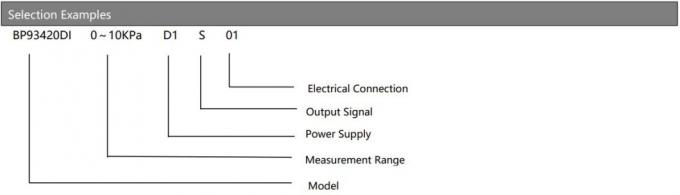

| Przewodnik zamówienia: | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
