Przekaźnik ciśnienia różnicowego powietrza Badanie oleju Dp Poziom Przekaźnika stali nierdzewnej
Szczegóły produktu
| Model nr.: | BP93420D-II | Rodzaj ciśnienia: | Różnica ciśnień |
|---|---|---|---|
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Kod HS: | 9026201090 |
| Możliwość Supply: | 20000 sztuk / rok | Rodzaj: | Przekaźnik różnicy ciśnień |
| Typ struktury: | Przetwornik ciśnienia z rozproszonego krzemu | Środek pomiarowy: | ciecz lub gaz |
| Stopień dokładności: | 0,25%, 0,5% | Zakres ciśnienia: | 0-10kpa...~2MPa |
| Kwalifikacja IP: | IP65 | Dostosowanie: | <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> |
| Podkreślić |
Przekaźnik ciśnienia różnicowego powietrza 2MPa,Badanie oleju Dp Level Transmitter RoHs,Dp poziom nadajnika RoH ze stali nierdzewnej |
||
Opis produktu
Próbka oleju i powietrza

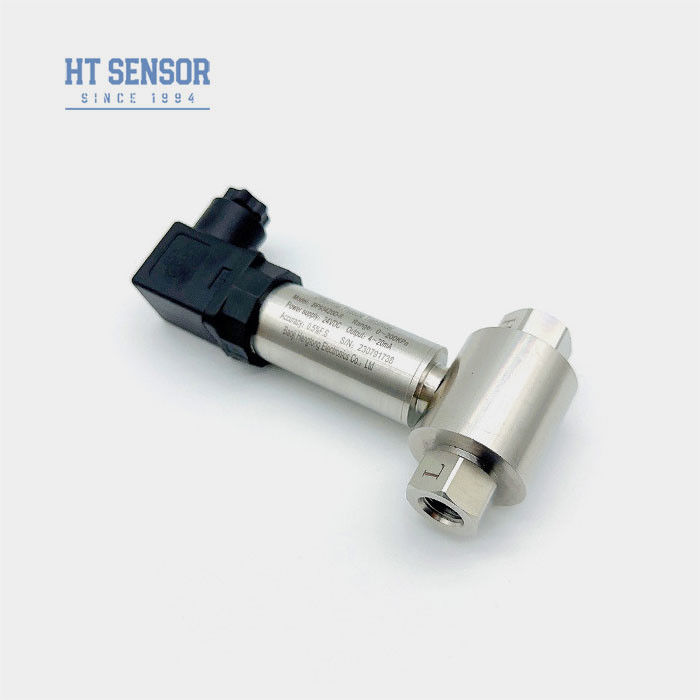

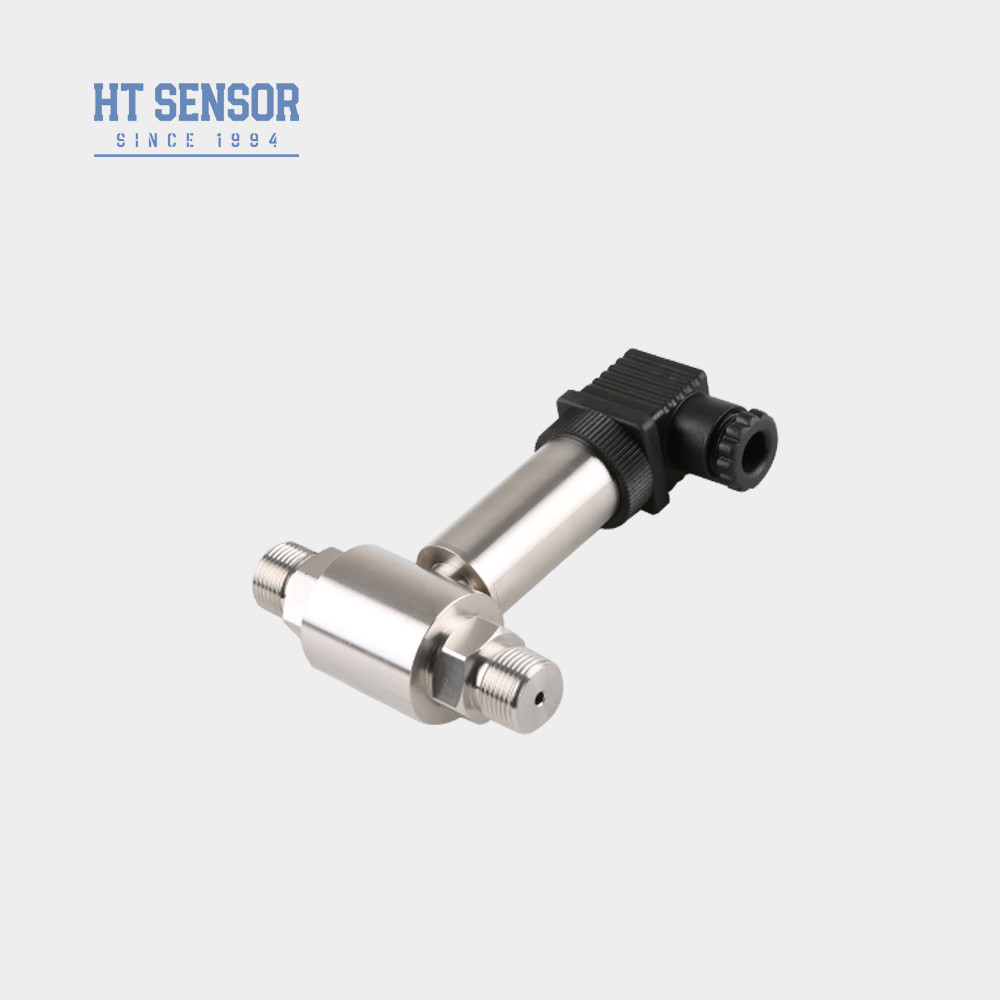

DP93420DII Przekaźnik ciśnienia różnicowego
Wprowadzenie nadajnika ciśnienia różniczkowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje piezorezystywny czujnik difusowego krzemu.W przypadku gdy ciśnienie różniczkowe środka pomiarowego wpływa na diafragmy faliste na obu końcach czujnika, sygnał wyjściowy z mostu Wheatstone na układzie czujnika wykazuje dobry stosunek liniowy z ciśnieniem różniczkowym, co umożliwia dokładne pomiary ciśnienia różniczkowego.Poprzez zaawansowaną technologię przetwarzania sygnałów cyfrowych i algorytm kalibracji, diffused silicon differential pressure transmitter może osiągać wysoką precyzję, stabilne i niezawodne pomiary ciśnienia różnicowego i jest szeroko stosowany w kontroli procesów przemysłowych,pomiar przepływu płynu i inne dziedziny.
Cechy produktu:
1Przekaźnik posiada konstrukcję ze stali nierdzewnej, co czyni go kompaktowym.i łatwe w instalacji
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioski:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia
3Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności | |
| Zakres pomiaru | 0-10KPa...~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki do zamawiania: |
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu

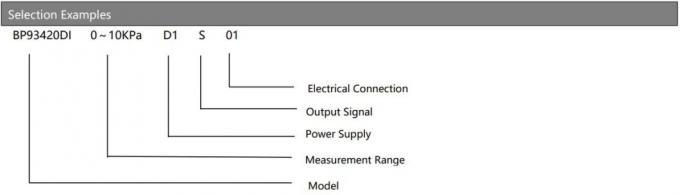

| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

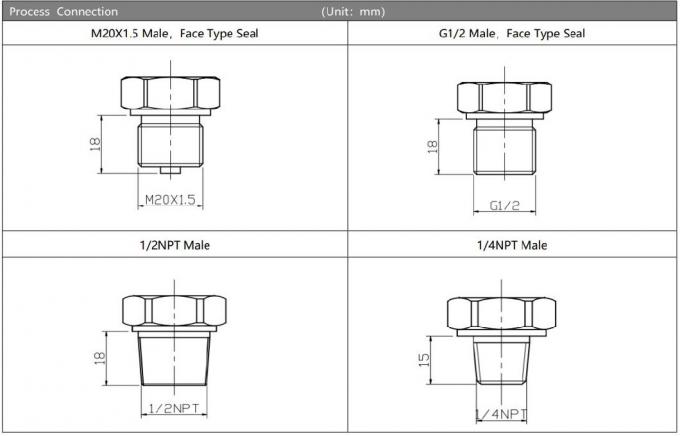

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||

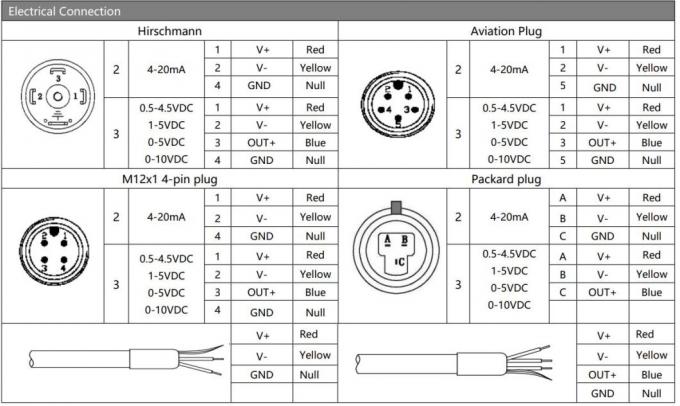

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
