| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT sensor |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BH93420-IT |
| Minimalne zamówienie: | 1 |
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BH93420-IT | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Materiał membrany: | 316L Stal nierdzewna | Waga netto: | 0,3 kg |
| Znak towarowy: | Czujnik HT | Pochodzenie: | Shaan Xi |
| Kod HS: | 90261000 | Możliwość Supply: | 2000 sztuk / miesiąc |
| Rodzaj: | Typ piezoresystywnego krzemu | Projektowanie konstrukcji: | Rodzaj nitki |
| Zakres ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne | Typ wyświetlacza: | Instrument wyświetlania |
| Stopień dokładności: | 0,25%, 0,5% | Kwalifikacja IP: | IP68 |
| Dostosowanie: | <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> | ||
| Podkreślić: | Przekaźnik poziomu wody z serii Bh93420-It,Przekaźnik poziomu wody 4-20ma,4-20ma czujnik poziomu zbiornika oleju z nitką |
||

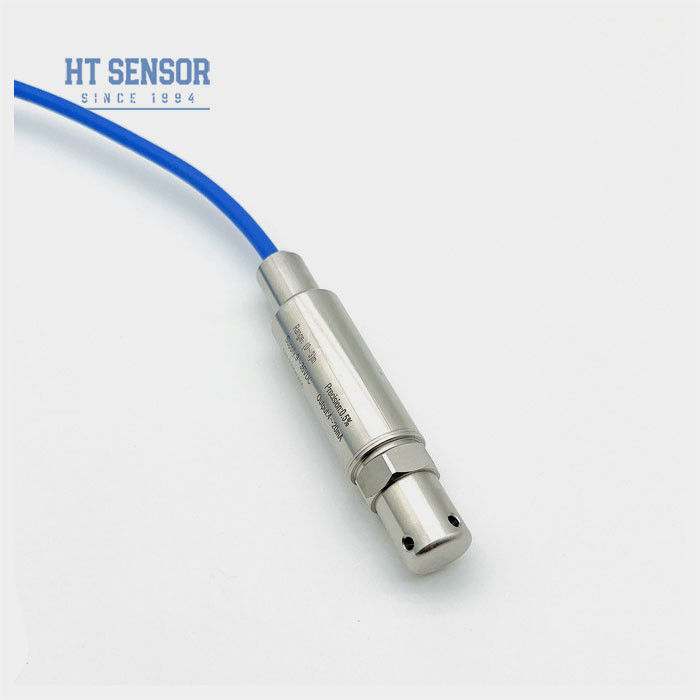

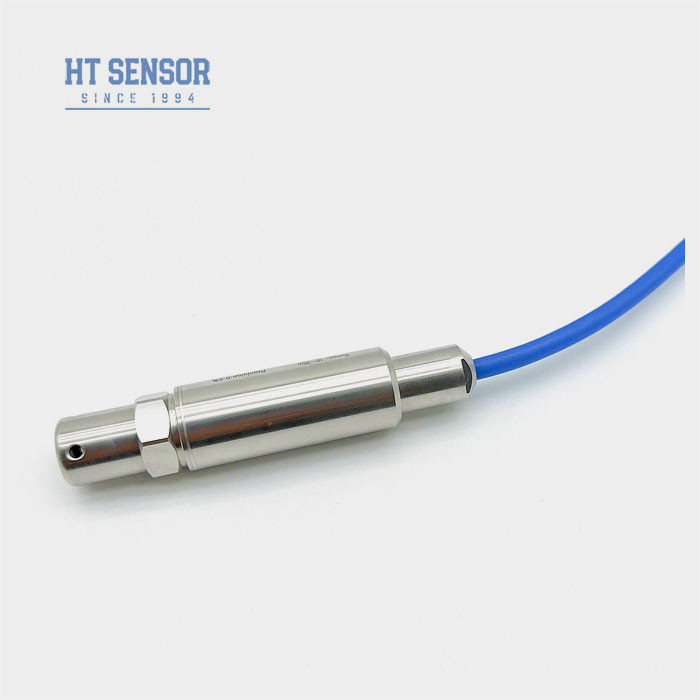

BH93420-IT Woda LEwelTWysyłający
Wprowadzenie:
BH93420-ITSZENZOR WODNEGO POKRÓŻU Z SILIKONU Z NIEPRAWDZONOŚCIEMwykorzystuje wysokiej precyzji piezoresystywy serii HT czujnik ciśnienia z rozproszonego krzemu, wyposażony w całkowicie spawaną obudowę ze stali nierdzewnej, wyposażony w sześciokątną głowicę i głowicę wodoprzewodnikową oraz wykorzystujący technologię uszczelniania wodoodpornego.Projekt ten umożliwia spełnienie różnych wymagań instalacyjnych klientów i dostosowanie się do różnych scenariuszy zastosowań.
Cechy produktu:
| Parametry działania: | |
| Zakres pomiaru | 0~10m...400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,2% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m) . 0-2m ); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | 1Cr18Ni9Ti,316L stal nierdzewna |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP67, IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg (bez kabel) |
| Materiał kablowy | Polietylen, poliuretany |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
|
Konstrukcja:
|
|
Połączenie elektryczne: |
|
Przykłady wyboru:
|
|
Wskazówki do zamawiania: |
|
Rozkaz Przewodnik:
|
||||||||
| BH93420 | Kod | Projekt budowy | ||||||
| IT | Przekaźnik ciśnienia | |||||||
| Zakres pomiaru | 0~10m...400mH2O | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
| Kod | Materiał | |||||||
| 01 | 304 ze stali nierdzewnej | |||||||
| 02 | 316L ze stali nierdzewnej | |||||||
| Kod | Materiał kablowy | |||||||
| C1 | PU | |||||||
| C2 | PTFE | |||||||
