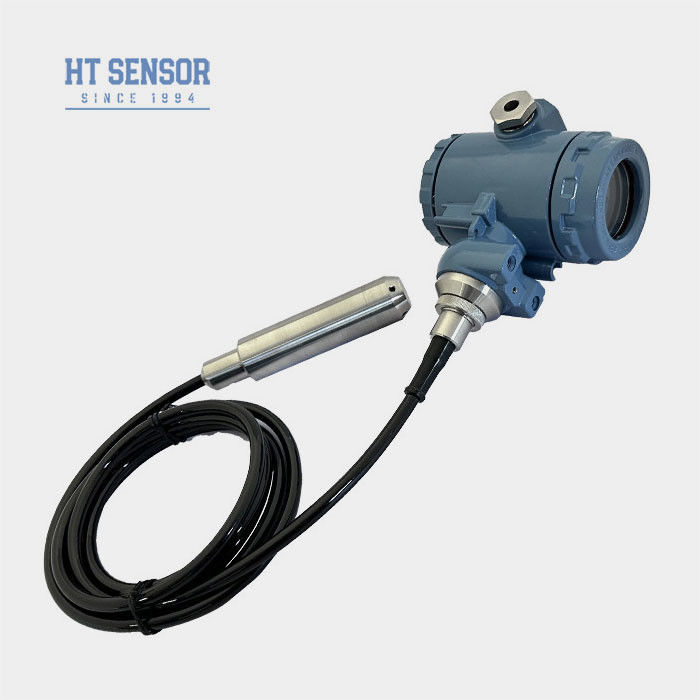

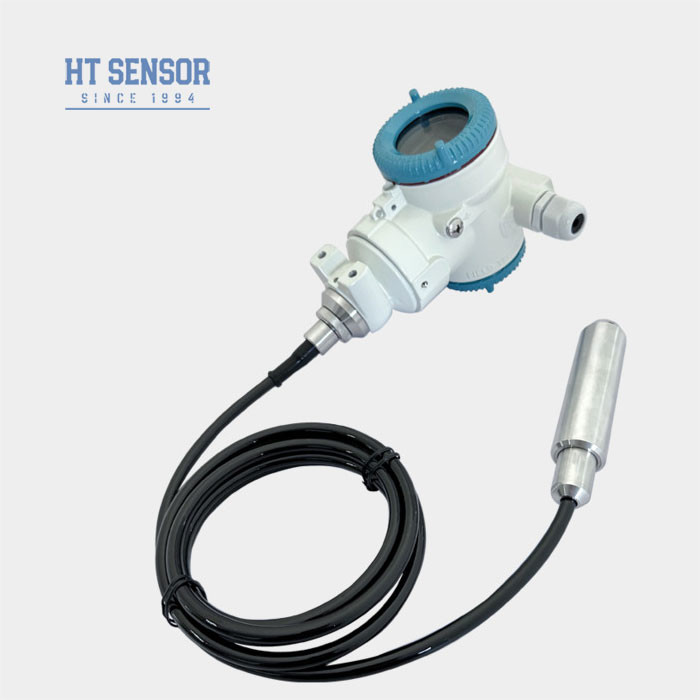

BHZ93420-III Sereies czujnik poziomu płynu 316L nadajnik ciśnienia Hart Agreement
Product Details
| Model nr.: | BHZ93420-III | Projekt: | Zaakceptuj dostosowane |
|---|---|---|---|
| Kabel: | PE, PU, PTFE | Dokładność: | 0,25%, 0,3%, 0,5% |
| Materiał membrany: | 316L Stal nierdzewna | Waga netto: | 1,6 kg |
| Pakiet transportowy: | karton | Znak towarowy: | Czujnik HT |
| Pochodzenie: | Shaan Xi | Kod HS: | 90261000 |
| Możliwość Supply: | 500-1000 | Rodzaj: | Typ piezoresystywnego krzemu |
| Projektowanie konstrukcji: | Typ wejścia | Typ wyświetlacza: | LED |
| Stopień dokładności: | 00,1%,00,25% | Kwalifikacja IP: | IP68 |
| Podkreślić |
BHZ93420-III Sereies czujnik poziomu płynu,Czujnik poziomu płynu 316L,316L Przekaźnik ciśnienia |
||
Product Description
HT BHZ93420-III SERIEJY WYTRZĄCZNIK PŁYNNEGO NALÓŻNIKU Z UZGÓDNIeniem
BHZ93420IIILpłynne poziomTWysyłający
Wprowadzenie:
BHZ93420-III inteligentny nadajnik poziomu płynu typu wstawienniczego wyposażony jest w wysokoprecyzyjny Służy do pomiaru ciśnienia statycznego, który jest bezpośrednio proporcjonalny do poziomu płynu.Nadajnik wykorzystuje protokół komunikacji HART do osiągnięcia transmisji sygnału cyfrowego i komunikacji dwukierunkowej.
nadajnik poziomu płynu na ekranie LED/LCD powinien być pokryty funkcjami, w tym wartością poziomu płynu, stanem alarmu, stanem pracy, przełączaniem jednostki i parametrami konfiguracji,aby użytkownicy mogli intuicyjnie zrozumieć i obsługiwać nadajnik poziomu płynu
Cechy produktu:
- Wyjście protokołu komunikacji HART, z możliwością wyświetlania
- Wysoka dokładność i doskonała stabilność
- Wskaźnik odporności na wybuchy: ExiaIICT6
- Wysoki poziom ochrony, IP68
- Dostępne kable PE, PTFT, PU
- Dostępne różne struktury, spełniające różne wymagania klientów na miejscu
- Kompatybilny z 316LSS, płynami niekorozyjnymi
- Monitoring poziomu wody w różnych zastosowaniach, takich jak ścieki, woda przemysłowa i komunalna, zbiorniki wody, studnie, rzeki, woda morska, jeziora itp.
- Monitorowanie poziomu paliwa napędowego, paliwa i innego oleju w zbiorniku
Parametry działania:
| Zakres pomiaru | 0? 10m... 400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25°C | ±0,1% (typowe) ±0,2% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C (0-1m. 0-2m); 0-70°C |
| Temperatura pracy | -20~80°C |
| Temperatura przechowywania | -30~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | Odlewany aluminium, stal nierdzewna 1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | ¥100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,6 kg (bez kabli) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ¢ 20 mA z Hartem | 15 ̊30VDC | 2 przewody |

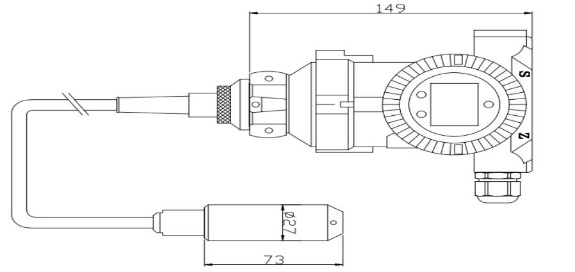

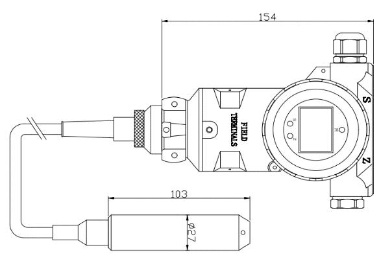

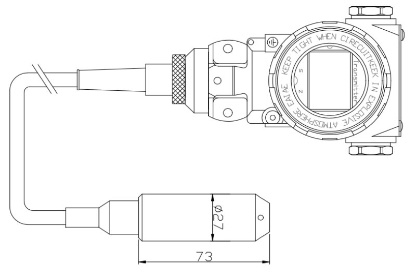

| Projekt budowy | |
| 2088 |
|
| 3051A | |
| 3051 | |
| Połączenie elektryczne | ||||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - Nie, nie. |
1 | V+ | Czerwony |
| 2 | /V- | Żółty | ||
| 3 | GND | |||
| 4 | NC | |||
| Przykłady wyboru |
Wskazówki do zamawiania:
1Należy upewnić się, że medium mierzone jest zgodne z komponentami produktu, które są z nim w kontakcie podczas wyboru.
2Należy określić gęstość środka pomiarowego.
3W przypadku silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych proszę podać szczegóły naszej firmie i wskazać je w zamówieniu.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.

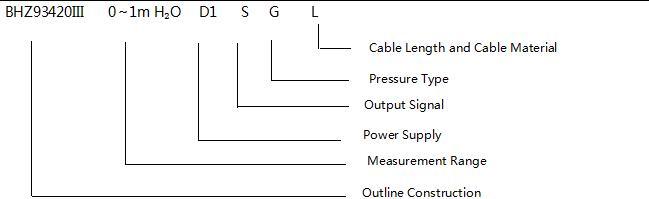

PrzewodnikZatem:
| BHZ93420 | Kod | Projekt budowy | ||||||||
| III | Inteligentny nadajnik poziomu płynu | |||||||||
| Zakres pomiaru | 0~10m...400m | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCzHart. | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B4 | 2088 z wyświetlacz | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
