| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BH92430-III |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BH93420-III | Kwalifikacja IP: | IP68 |
|---|---|---|---|
| Projekt: | Zaakceptuj dostosowane | Kabel: | PE, PU, PTFE |
| Dokładność: | 00,25%, 0,5% | Materiał membrany: | 316L Stal nierdzewna |
| Waga netto: | 0,3 kg | Znak towarowy: | Czujnik HT |
| Kod HS: | 90261000 | Wyświetlacz: | LED lub LCD |
| Typ sygnału wyjściowego: | Typ analogowy | Typ sondy: | Typ sondy |
| High Light: | BH93420-III Analogiczny czujnik poziomu wody,Analogiczny czujnik poziomu wody piezoresystywny,Piezoresystywny nadajnik poziomu płynu z wyświetlaczem |
||
BH93420IIIWwęgiel poziomTWysyłający
Wprowadzenie nadajnika poziomu wody:

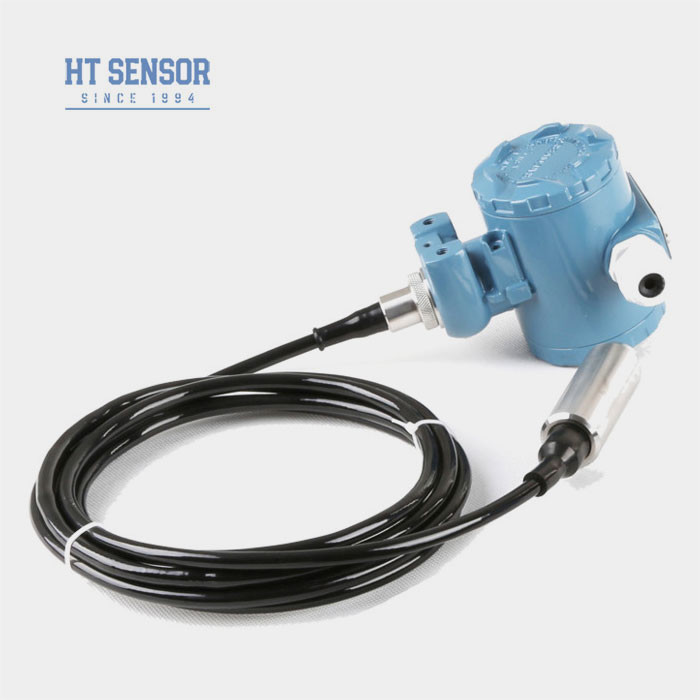

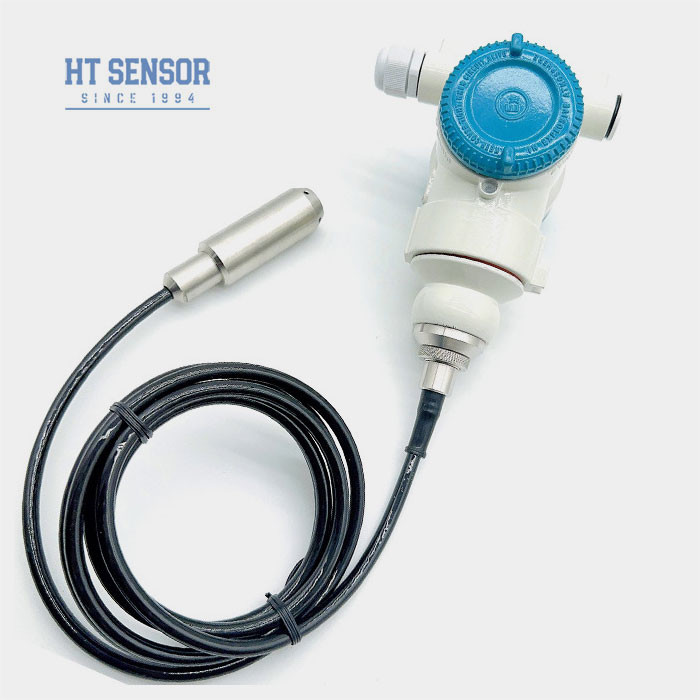

Przekaźnik poziomu wody BH93420-III jest wyposażony w wysoko precyzyjnyPiezorezystywne czujnik ciśnienia z rozproszonego krzemu jako element pomiaru sygnału.Mierzy ciśnienie statyczne, które jest bezpośrednio związane z poziomem wody, orazprzekształca go w standardowy sygnał wyjściowy przy użyciu obwodu wzmacniającego.ustanowienie liniowego związku między sygnałem wyjściowym a poziomem płynu,zapewnia dokładne i dokładne pomiary poziomu wody.
Przekaźnik poziomu wody BH93420-III jest zaprojektowany z wyświetlaczem LCD lub LED do wyświetlania ciśnienia lub wysokości medium pomiarowego.
Cechy produktu:
Parametry działania:
| Zakres pomiaru | 0~10m...400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | Odlewany aluminium, l1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,5 kg (bez kabel) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 15~30VDC | 2/3/4 drutu |
| Protokół komunikacji RS485 | 4 drut |
Konstrukcja:
|
Połączenie elektryczne: |
|
Przykłady wyboru: |
|
Wskazówki do zamawiania:
|
| Rozkaz Przewodnik: | ||||||||||
| BH93420 | Kod | Projekt budowy | ||||||||
| III | Przekaźnik poziomu płynu z obudową 2088 | |||||||||
| Zakres pomiaru | 0~10m...400m | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B5 | 2088 z wyświetlacz | |||||||||
| B6 | 3051A | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał | |||||||||
| 01 | 304 ze stali nierdzewnej | |||||||||
| 02 | 316L ze stali nierdzewnej | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
