IP68 czujnik ciśnienia wody 4-20ma czujnik ciśnienia do pomiaru poziomu wody
Product Details
| Model nr.: | BH93420-II | Formularz wyjściowy: | 4-20mA lub RS485 |
|---|---|---|---|
| Kwalifikacja IP: | IP68 | Zindywidualizowane: | Niedostosowane |
| Dokładność: | 0,25%, 0,3%, 0,5% | Materiał membrany: | 316L Styło sztuczne |
| Waga netto: | 0,6 kg | Pakiet transportowy: | karton |
| Pochodzenie: | Shaan Xi | Kod HS: | 90261000 |
| Możliwość Supply: | 1000-3000 | Rodzaj instalacji: | Rodzaj podwodny |
| Typ sygnału wyjściowego: | 4-20mA lub RS485 | Proces produkcji: | Czujnik krzemu rozproszonego |
| Typ sondy: | Typ sondy | Dostosowanie: | <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> |
| Podkreślić |
BH93420-II czujnik ciśnienia wodnego z przetwornikiem,Czujnik ciśnienia wodnego 4-20ma,4-20ma czujnik ciśnienia do pomiaru poziomu wody |
||
Product Description
BH93420-II 4-20MA ANALOGICZNY WYJEDZIAJĄCY WIERZNIK WSZELKOŚCI WODNEJ
BH93420IIWwęgiel poziomTWysyłający
Wprowadzenie nadajnika poziomu wody

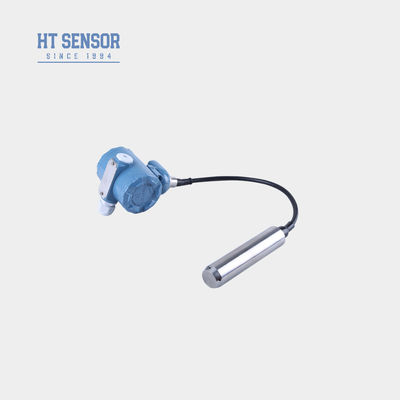

Przekaźnik poziomu wody BH93420-IIjest zaawansowanym urządzeniem do pomiaru poziomu, które wykorzystuje wysokoprecyzyjny czujnik difusowanego krzemu do dokładnego pomiaru wysokości lub ciśnienia płynu,wykorzystuje wysokoprecyzyjną dyfuzjęSilikonowy czujnik ciśnienia piezoresystywnego jako element pomiaru sygnału.sygnał miliwoltowy otrzymany z pomiaru ciśnienia statycznego, który jest bezpośrednioproporcjonalnie do wysokości płynu, jest przekształcany w standardowy sygnał wyjściowypoprzez obwody wzmacniające.Sygnał wyjściowy i wysokość płynu, umożliwia dokładne pomiarypoziom płynu.
Charakterystyka produktu nadajnika poziomu wody:
1.Konstrukcja typu split, ułatwiająca okablowanie i kalibrację na miejscu
2Ekran LED lub LCD
3.Wyznaczenie odporności na wybuch ExiaIICT6
4Wysoka ochrona: IP68
5.PE, PU. PTFT
Zastosowania nadajnika poziomu wody:
1Kompatybilny z 316LSS, płynami nierzędnymi
2.Monitorowanie poziomu wody w różnych zastosowaniach, takich jak ścieki, woda przemysłowa i komunalna, zbiorniki wody, studnie, rzeki, woda morska, jeziora itp.
3.Pomiar poziomu paliwa w zbiornikach oleju napędowego
4Tak jest.szeroko stosowane w przemyśle chemicznym, naftowym, energetycznym, oczyszczaniu wody i innych dziedzinach, zapewniające niezawodne rozwiązanie pomiaru poziomu cieczy do produkcji przemysłowej
| Parametry wydajności | |
| Zakres pomiaru | 0~10m...400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2 X zakresu znamionowego |
| Dokładność @ 25oC | ±0,5% (typowe) ±0,1% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zmiana temperatury punktu zerowego | ±1,5% F.S. (typowy) ±2% F.S. (maksymalny) |
| Zmiany temperatury w pełnej skali | ±1,5% F.S (typowy) ± 2% F.S. (maks.) |
| Temperatura kompensacyjna | 0-50oC (0-1m,0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | Odlewany aluminium, 1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,1 kg (bez kabel) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 15~30VDC | 2/3/4 drutu |
| Protokół komunikacji RS485 | 4 drut |
|
Wskazówki do zamawiania: |
1. proszę upewnić się, że medium mierzone jest zgodne z częściami kontaktującymi się z produktem.
2Należy określić gęstość środka pomiarowego.
3W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić w zamówieniu.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku wyposażenia w głowicę wyświetlacza LED lub LCD napięcie zasilania nadajnika nie powinno być niższe niż 15 VDC.
6.Położenie instalacji powinno być rozsądne, unikać zakłóceń zewnętrznych i uszkodzeń oraz ułatwiać utrzymanie i czyszczenie.
7Przed instalacją należy sprawdzić i kalibrować urządzenie, aby upewnić się, że działa prawidłowo.
Rozkaz Przewodnik:
| BH93420 | Kod | Projekt budowy | ||||||||
| II/III | Przekaźnik poziomu płynu z obudową 2088 | |||||||||
| Zakres pomiaru | 0~10m...400m | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B4 | 2088 mieszkania przemysłowe | |||||||||
| B5 | 2088 z wyświetlacz | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał | |||||||||
| 01 | 304 ze stali nierdzewnej | |||||||||
| 02 | 316L ze stali nierdzewnej | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFT | |||||||||
