BP157 Silkonowy czujnik ciśnienia przewodnika ciśnienia ze stali nierdzewnej 4-20mA
Product Details
| Nr modelu: | BP157 | Zasilanie: | 12-30VDC |
|---|---|---|---|
| Sygnał wyjściowy: | 4-20mA | Temperatura odszkodowania: | -10 ~ 70 ℃/dostosowany |
| Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Materiał obudowy: | 304/316L |
| Pakiet Transportowy: | Standardowe opakowanie eksportowe z kartonem | Element wykrywania: | Czujnik ciśnienia z rozproszonego krzemu |
| Pochodzenie: | Baoji, Chiny | Kod Hs: | 9026201090 |
| Możliwość Supply: | 2000pcs/miesiąc | Medium pomiarowe: | ciecz lub gaz |
| Ocena dokładności: | 0,25%, 0,5% | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
| Ocena IP: | IP65 | ||
| Podkreślić |
BP157 czujnik ciśnienia krzemowego przewodu,4-20mA czujnik ciśnienia krzemowego przewodu,Przełącznik ciśnienia ze stali nierdzewnej 4-20mA |
||
Product Description

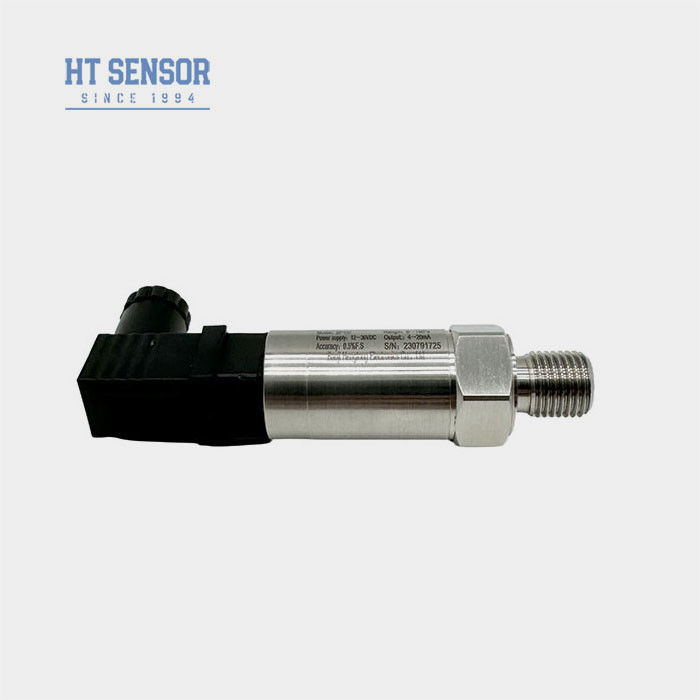

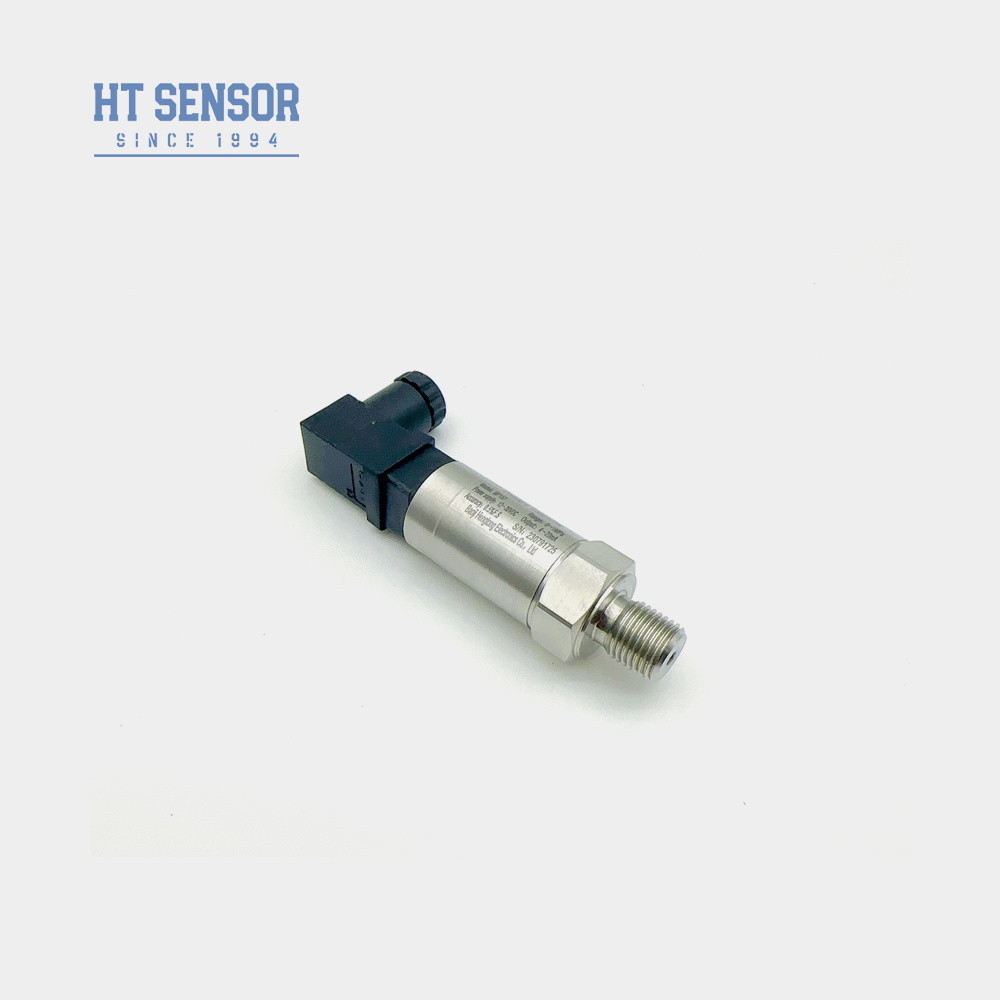

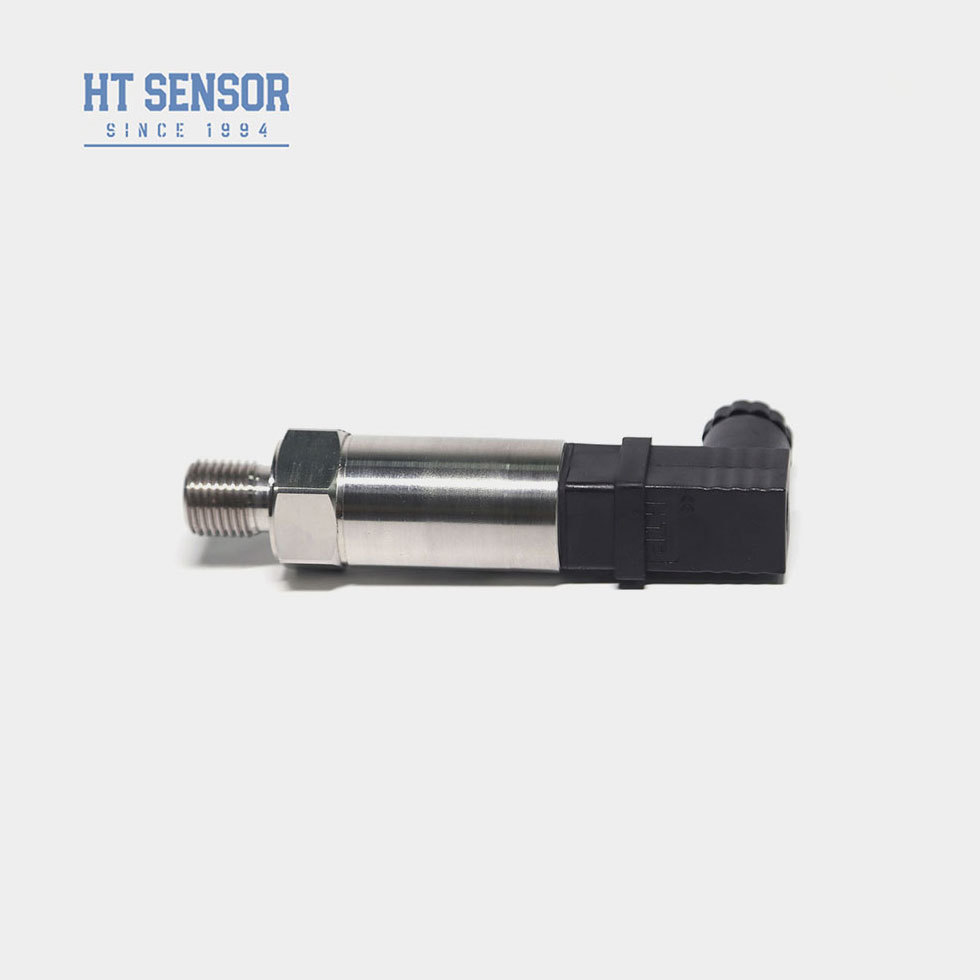

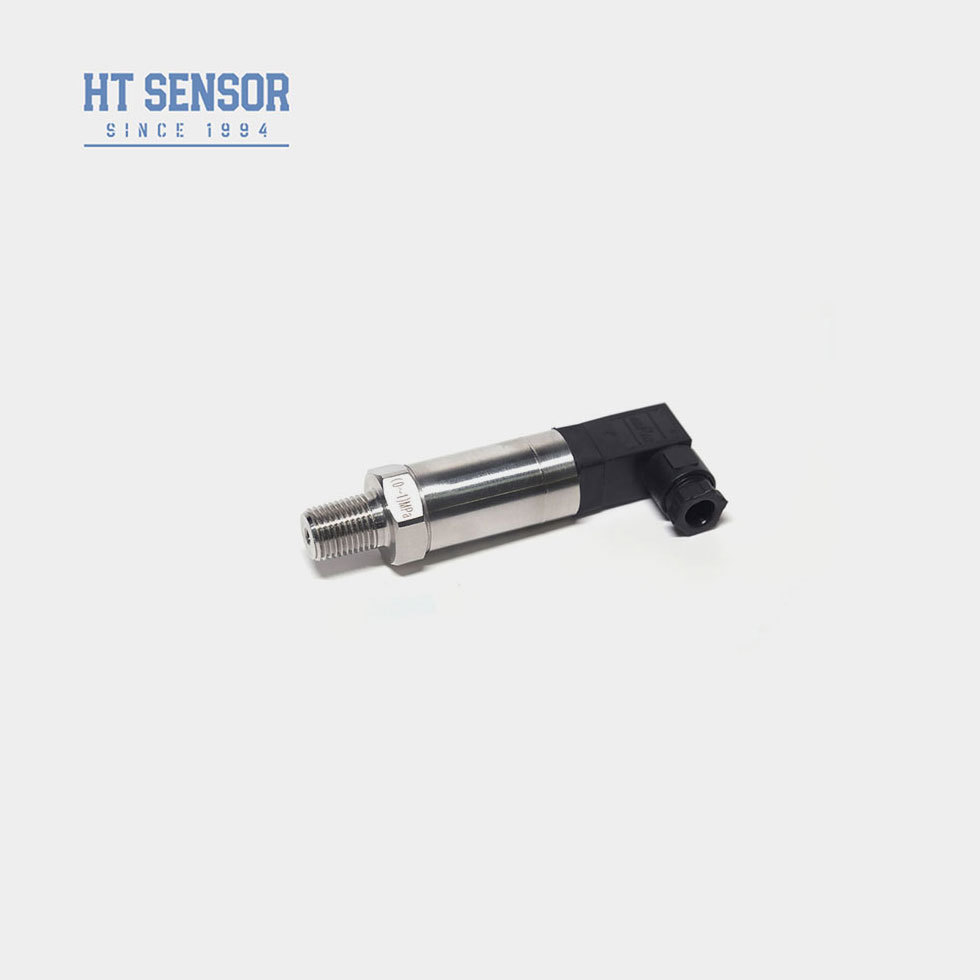

HENGTONG BP157 STAINESS STEEL OEM SILICON PRESSURE SENSOR
BP157 Przekaźnik ciśnienia
Wprowadzenie krzemowego czujnika ciśnienia:
BP157 czujnik ciśnienia z krzemuwykorzystuje jako element pomiarowy sygnału ołojowo wypełnione rdzeń silikonowej membrany izolacyjnej odpornej na ciśnienie serii HT. Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej,przekształcanie sygnału czujnika w standardowy sygnał wyjściowyProdukt został poddany rygorystycznym badaniom i badaniom starzenia się komponentów, półproduktów i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Charakterystyka produktu:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
|
Parametry działania:
|
|
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki do zamawiania: |
1.Zakres pomiarów: określić wymagany zakres pomiarów ciśnienia, tj. wartości minimalnych i maksymalnych ciśnienia, które należy zmierzyć.Upewnij się, że zakres pomiarów wybranego szeroko rozproszonego nadajnika ciśnienia z krzemu spełnia wymagania zastosowania.
2Typ sygnału wyjściowego: Określ pożądany typ sygnału wyjściowego, np. sygnał analogowy (np. 4-20mA lub 0-10V) lub sygnał cyfrowy (np. RS485 lub Modbus).Upewnij się, że typ sygnału wyjściowego nadajnika wybrany jest kompatybilny z systemem sterowania lub urządzenia.
3Wymagania dotyczące dokładności: Określ wymaganą dokładność pomiaru ciśnienia.wybierz nadajnik ciśnienia z rozproszonego krzemu, który pasuje do potrzeb Twojej aplikacji.
4Zakres temperatury: należy wziąć pod uwagę zakres temperatury środowiska zastosowania, aby zapewnić prawidłowe działanie wybranego nadajnika w tym zakresie temperatur.
5Kompatybilność z medium: zrozumienie właściwości mierzonego medium, takiego jak ciecz lub gaz, oraz zapewnienie, że wybrany szeroko rozproszony silnikowy nadajnik ciśnienia jest zgodny z tym medium.
6. Sposób montażu: Określ metodę montażu nadajnika, taką jak montaż płaszcza, montaż nici lub inne metody. Upewnij się, że wybrany nadajnik odpowiada Twoim potrzebom instalacyjnym.
| Przewodnik zamówienia: | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
