BP156-M12 4 20ma Przełącznik ciśnienia Dysfuz Silikonowy czujnik ciśnienia dla oleju, powietrza i wody
Product Details
| Nr modelu: | BP156-M12 | dostosowane: | OEM i Odm |
|---|---|---|---|
| Materiał obudowy: | 316LS.S. lub 304S.S. | Ocena ochrony: | IP65 |
| Temperatura odszkodowania: | 0 ~ 60 ℃ | Typ: | Silikonowy piezorezystancyjny czujnik ciśnienia |
| Medium pomiarowe: | Ciecz, gaz i tak dalej | Stopień dokładności: | 0,25% |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | ||
| Podkreślić |
BP156-M12 4 Przetwornik ciśnienia 20 ma,4 20ma Przełącznik ciśnienia dla powietrza,Czujnik ciśnienia z rozproszonego krzemu dla ropy naftowej |
||
Product Description
BP156-M12 Hengtong 4 20ma Przetwornik ciśnienia Czujnik Przetwornik do oleju Powietrza Wody

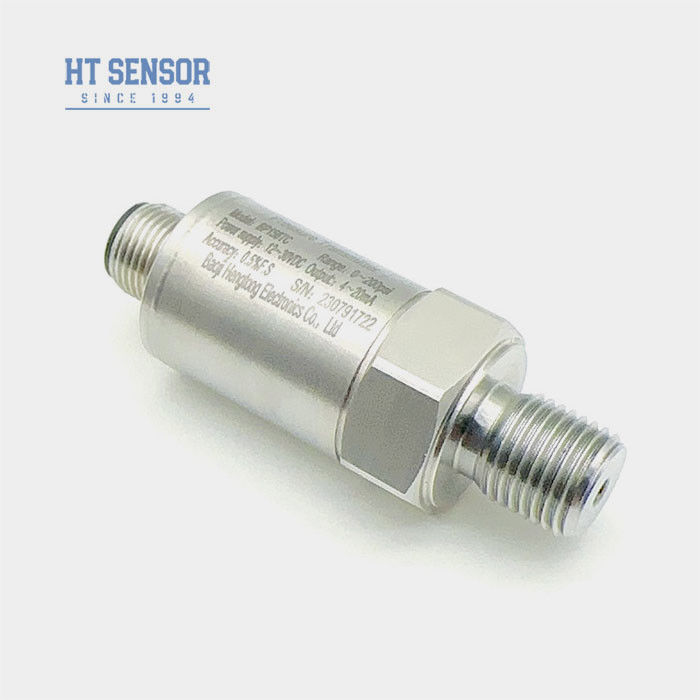

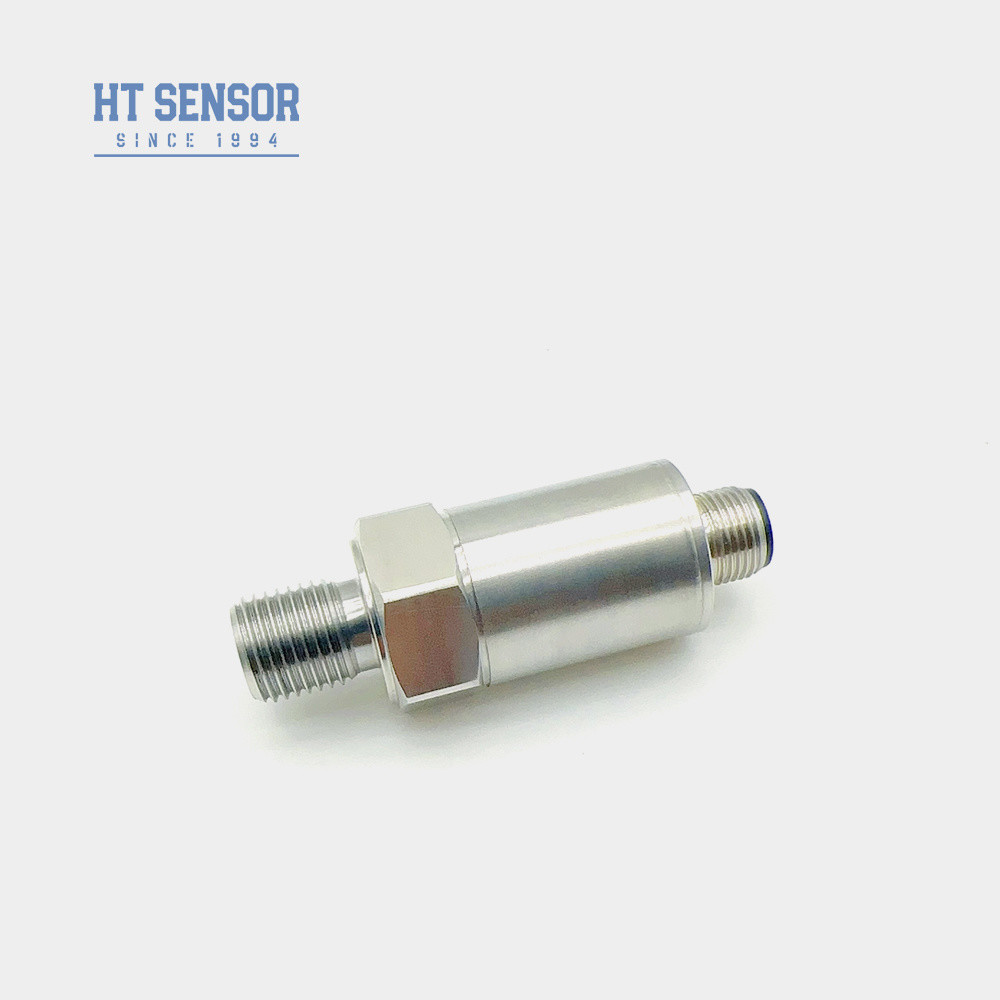

Przetwornik ciśnienia BP156-M12
Wprowadzenie przetwornika ciśnienia:
Przetwornik ciśnienia BP156-M12 wykorzystuje rdzeń olejowy z membraną izolacyjną HT do pomiaru ciśnienia. Zapewnia stabilną i niezawodną pracę. Dzięki kompaktowej konstrukcji i łatwości instalacji, ten czujnik ciśnienia z krzemu dyfuzyjnego jest niezawodnym wyborem do pomiaru ciśnienia w ograniczonych przestrzeniach. Wytrzymała konstrukcja tego czujnika ciśnienia z krzemu dyfuzyjnego pozwala mu wytrzymać trudne warunki, co czyni go odpowiednim do stosowania w różnych wymagających zastosowaniach.
Cechy produktu przetwornika ciśnienia:
1. Szeroki zakres pomiarowy, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsu ciśnieniowego
2. Konstrukcja ze stali nierdzewnej o stopniu ochrony IP65
3. Wysoka precyzja, konstrukcja w całości ze stali nierdzewnej
Zastosowania przetwornika ciśnienia:
1. Pomiar ciśnienia gazów i cieczy nieagresywnych ze stali nierdzewnej 316L
2. Zastosowanie w przemyśle morskim i lotniczym
3. Stosowany w procesach przemysłowych na miejscu, takich jak przemysł naftowy, chemiczny, metalurgiczny, energetyczny i hydrologiczny
4. Wykorzystywany w systemach sterowania hydraulicznego i pneumatycznego
| Parametry pracy przetwornika ciśnienia: | |
| Zakres pomiarowy | 0kPa ~ 10kPa…20MPa |
| Typ ciśnienia | Ciśnienie manometryczne, Ciśnienie absolutne, Ciśnienie zamknięte |
| Przeciążenie | ≤ 1,5 raza zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (typ.) ±0,5% (maks.) |
| Powtarzalność& Histereza | 0,02%F.S(typ.) 0,05%F.S(maks.) |
| Długoterminowa stabilność | ±0,1%F.S/rok(typ.) ±0,2%F.S/rok(maks.) |
| Dryft punktu zerowego pod wpływem temperatury | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dryft pełnej skali pod wpływem temperatury | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Pasmo przenoszenia | 2,4 kHz |
| Temperatura kompensacji | 0-70ºC(≤10MPa, możliwość dostosowania) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g, 55Hz ~ 2kHz |
| Materiał obudowy | 304, 316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Ex db IIC T6 Gb |
| Stopień ochrony | IP65 |
| Uszczelka O-ring | Kauczuk fluorowy |
| Waga | ~0,2kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
| 4~20mA | 12~30VDC | 2/3/4-przewodowy |
| 0~10/20mA | 3-przewodowy |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania przetwornika ciśnienia |
2. Składając zamówienie, należy pamiętać, że produkty przeciwwybuchowe nie zawierają cyfrowych wyświetlaczy.
3. Aby zapewnić niezawodne działanie produktu, zaleca się instalację urządzeń ochrony przeciwprzepięciowej na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. Znamionowy zakres temperatury pracy uszczelki O-ring z kauczuku fluorowego wynosi od -20ºC do 250ºC. Gdy temperatura pracy produktu jest poniżej -20ºC, konieczne jest wybranie uszczelki O-ring z EPDM.
5. Domyślna długość kabla wynosi 1,5 m, dostępna w trzech materiałach. Jeśli nie określono inaczej, zostanie dostarczony kabel z materiału polietylenowego. Jeśli potrzebujesz innego materiału kabla, określ go w zamówieniu.
6. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowe siły uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.
| Przewodnik zamawiania przetwornika ciśnienia | |||||||||
| BP15X | Analogowy przetwornik ciśnienia | ||||||||
| Kod | Konstrukcja zewnętrzna | ||||||||
| 5 | Złącze Packard | 6 | Kabel z uszczelnionym wyjściem 1,5 metra | ||||||
| 7 | Złącze Mini Hirschmann | 8 | Złącze Hirschmann duże | ||||||
| Zakres pomiarowy | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa lub MPa |
X: Oznacza rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Inne | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Przyłącze ciśnieniowe | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Inne (kołnierz ¢50,4) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel z uszczelnionym wyjściem 1,5 metra | ||||||||
| B4 | Inne | ||||||||
| Kod | Typ ciśnienia | ||||||||
| G | Ciśnienie manometryczne | ||||||||
| A | Ciśnienie absolutne | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
FAQ:
1. P: Jakie są cechy Państwa przetworników ciśnienia?
O: Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
2. P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3. P: Jaka jest Państwa zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą produkować do 30 000 przetworników ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni zaspokoić potrzeby dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia płynnego harmonogramu produkcji i dostaw.
4. P: Jaki jest typowy okres dostawy?
O: 5-8 dni roboczych dla standardowych modeli. Produkty niestandardowe mogą się różnić.
5. P: Jak są wyceniane produkty? Czy są jakieś rabaty?
O: Konkurencyjne ceny z rabatami dla dużych zamówień lub stałych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? A obsługa posprzedażna?
O: Nasz okres gwarancji wynosi 24 miesiące od daty wysyłki, a nasza obsługa posprzedażna odpowie na Państwa pytania w ciągu 24 godzin, zdalne instrukcje przez sieć komputerową są zawsze dostępne.
