| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BP156 |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BP156 | Wynagrodzenie Temp.: | 0-70 stopni |
|---|---|---|---|
| Materiały mieszkaniowe: | 304S.S | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Specyfikacja: | czujnik ciśnienia z krzemu | Znak towarowy: | HT czujnik |
| Rodzaj: | Czujnik nadajnika ciśnienia normalnego | Środek pomiarowy: | Gaz |
| Stopień dokładności: | 0,5g | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
| Ocena IP: | IP65 | Dostosowanie: | Dostępne. |

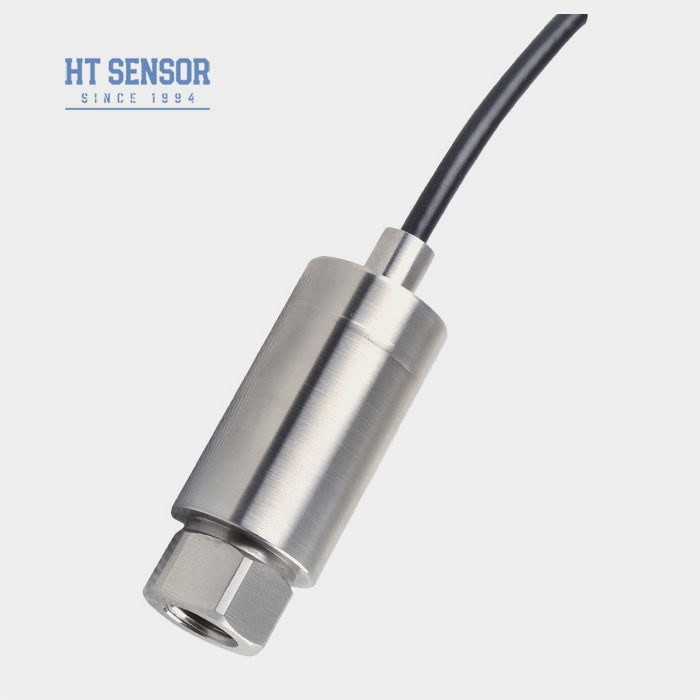

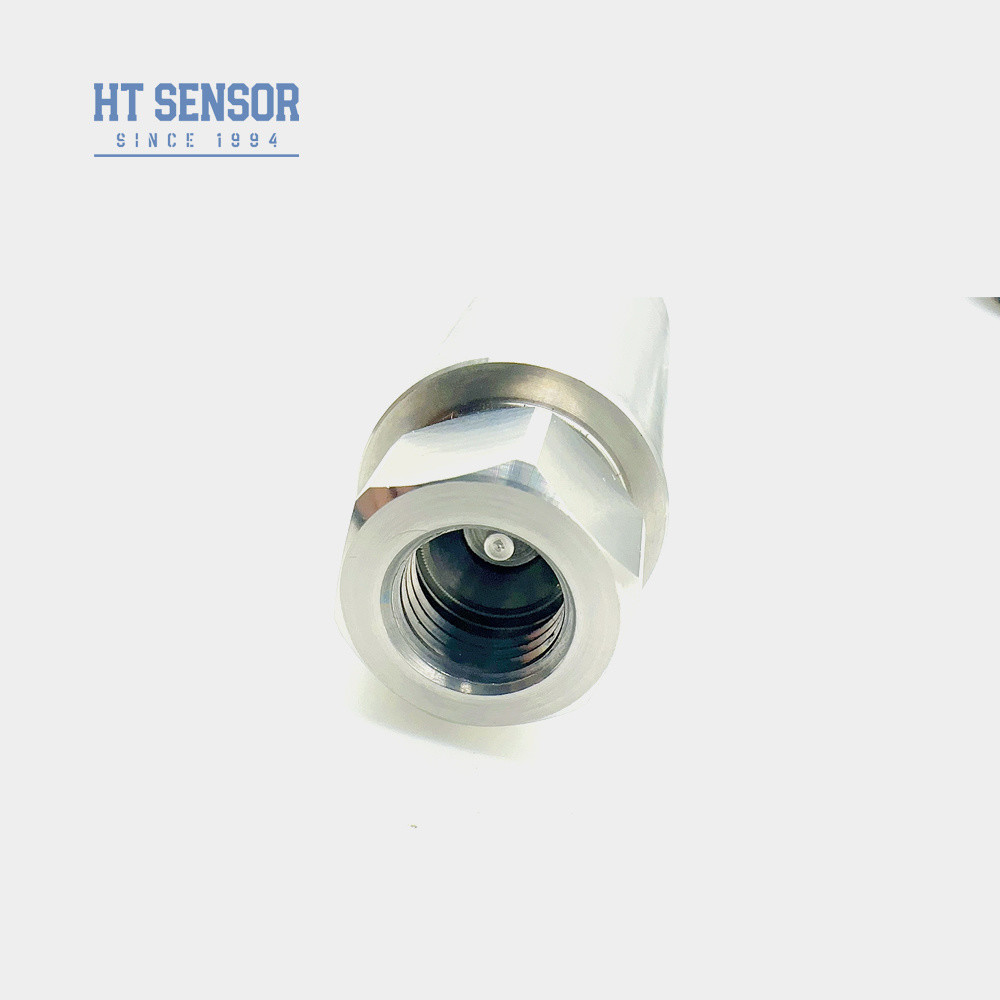

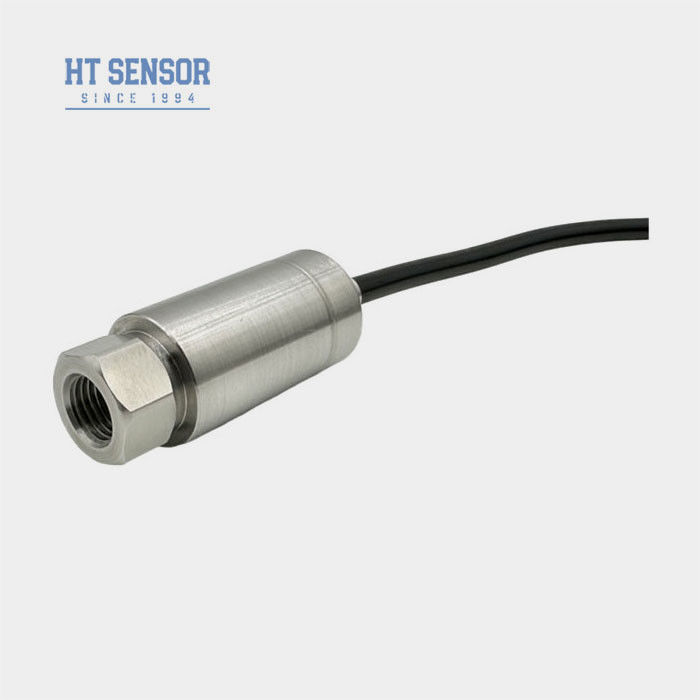

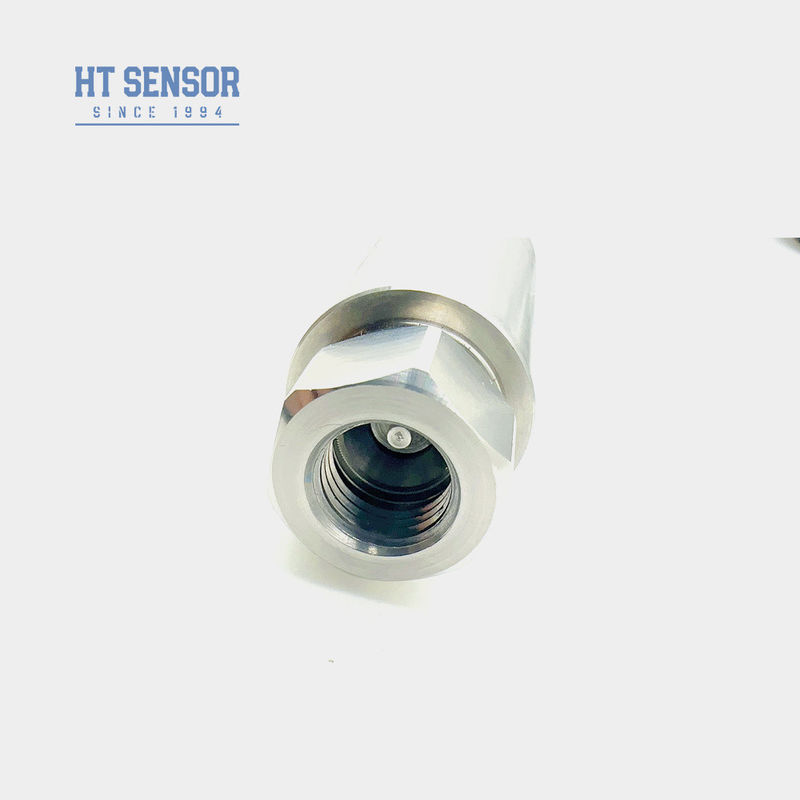

BP156 Przekaźnik ciśnienia
Wprowadzenie niewielkiego czujnika ciśnienia:
BP156czujnik ciśnienia małych rozmiarówjest wydajnym produktem specjalnie opracowanymWykorzystuje najnowocześniejsze urządzenia do kompresorów powietrza i urządzeń chłodniczychtechnologii i jest wyposażony w obwód nadajnika o wysokiej wydajnościTen nadajnik charakteryzuje sięjego niewielkie rozmiary, silna odporność na wilgoć i doskonała odporność na działanie elektromagnetyczneProdukt przeszedł rygorystyczne testy i starzeniewyboru komponentów, półproduktów i wyrobów gotowych, zapewniającstabilna i niezawodna wydajność.
Cechy produktuz czujnikiem nadajnika ciśnienia o małych rozmiarach:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
Wnioskiz czujnikiem nadajnika ciśnienia o małych rozmiarach:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościz czujnikiem nadajnika ciśnienia o małych rozmiarach: | |
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktów upewnij się, że medium jest kompatybilne z częścią kontaktową badanego produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownik w terenie instalował urządzenia ochronne przed błyskawicami,i zapewnić, że produkty i zasilanie niezawodne uziemienie.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6. domyślna długość kablu 1,5 m, istnieją trzy rodzaje materiałów do wyboru.Jeśli potrzebujesz innego materiału kabla, proszę określić w formularzu zamówienia.
7W przypadku silnych wibracji, natychmiastowego uderzenia, silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych i innych specjalnych wymogów, proszę poinformować naszą firmę i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Co to jest?Gwarancja jakości?
Odpowiedź: Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
