BP156 OEM 4-20mA czujnik nadajnika wysokiego stabilnego ciśnienia do pomiaru płynów gazu wodnego
Product Details
| Model nr.: | BP156 | Materiały mieszkaniowe: | Stal nierdzewna |
|---|---|---|---|
| Znak towarowy: | HT czujnik | Pochodzenie: | Chiny |
| Rodzaj konstrukcji: | Czujnik ciśnienia syliciowego rozproszonego | Stopień dokładności: | 0,5% FS |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | Ocena IP: | IP65 |
| Dostosowanie: | OEM i ODM | Władza: | 5VDC //24VDC |
| Podkreślić |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA czujnik nadajnika wysokiego stabilnego ciśnienia do pomiaru płynów gazu wodnego

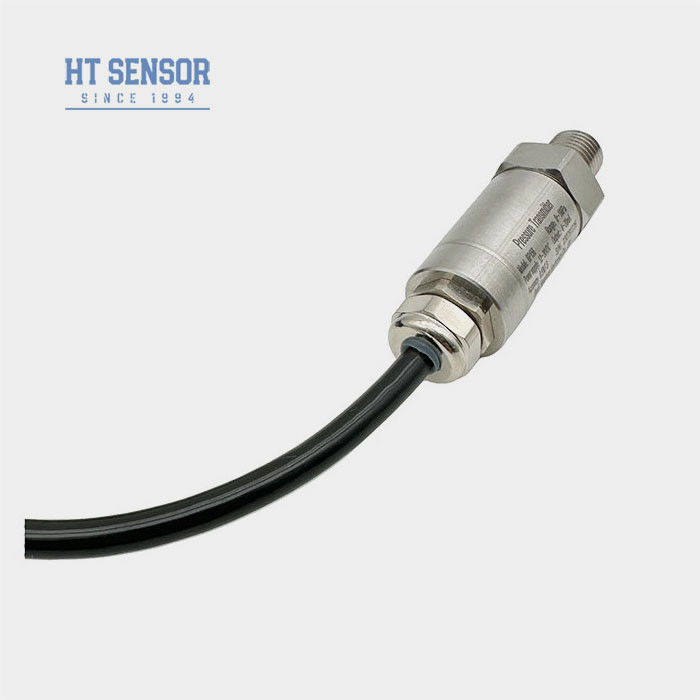

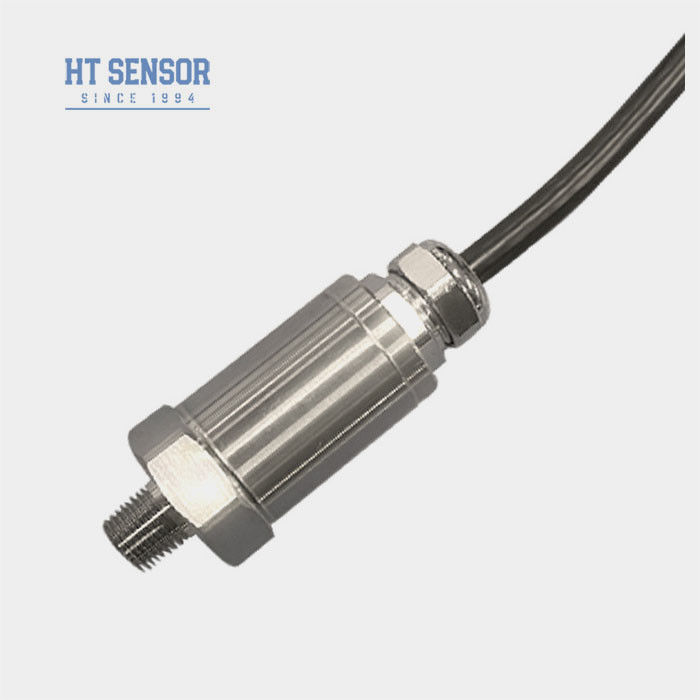

BP156 Przekaźnik ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BP156 wykorzystuje jako element pomiarowy sygnał z ołojowym rdzeniem izolacyjnego membrany izolacyjnej HT z silnika HT.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnejProdukt został poddany rygorystycznym badaniom i badaniom starzenia komponentów, półproduktów,i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Cechy produktuz czujnikiem nadajnika ciśnienia:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Wnioskiz czujnikiem nadajnika ciśnienia:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajnościz czujnikiem nadajnika ciśnienia: | |
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

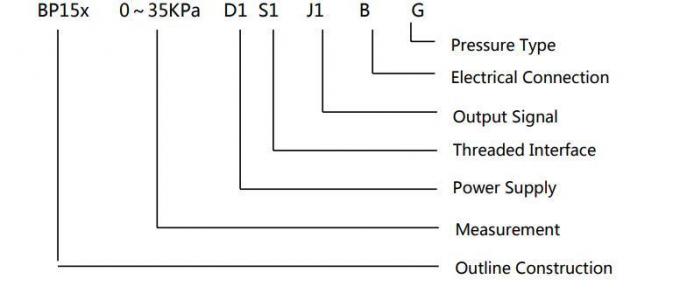

| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5. O-kręgi z gumy fluorowej o znamionowym zakresie temperatury roboczej - 20 °C ~ 250 °C. W przypadku gdy temperatura robocza produktu jest niższa niż - 20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6. Definicja długości kabla wynosi 1,5 m i do wyboru są trzy rodzaje materiałów.Jeśli nie jest to określone, można użyć materiału kable polietylenowej.Jeśli potrzebujesz różnych materiałów kablowych,Proszę wskazać w kolejności.7W przypadku szczególnych wymagań, takich jak silne wibracje, natychmiastowy uderzenie, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||

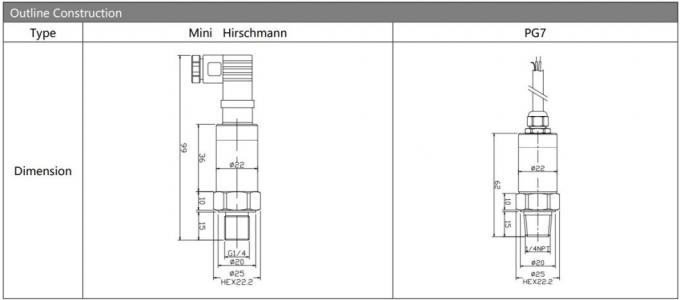

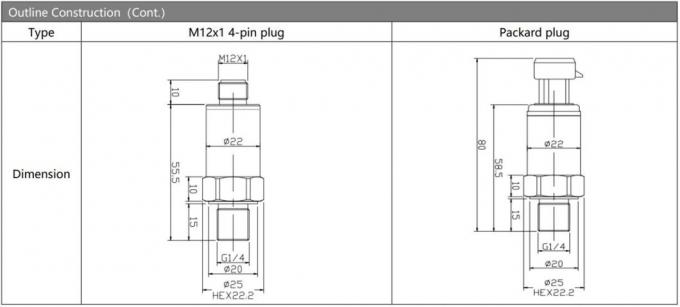

| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

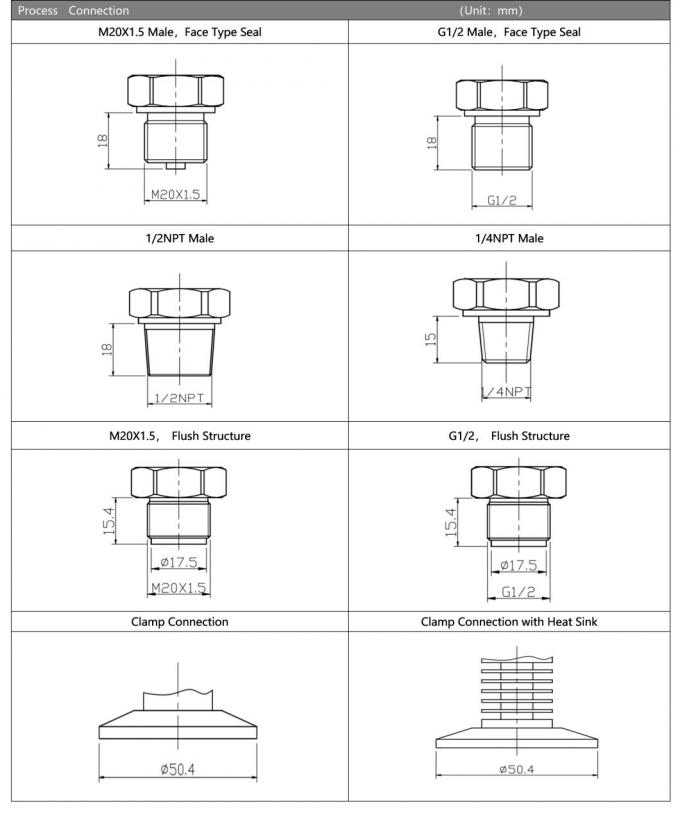

| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||

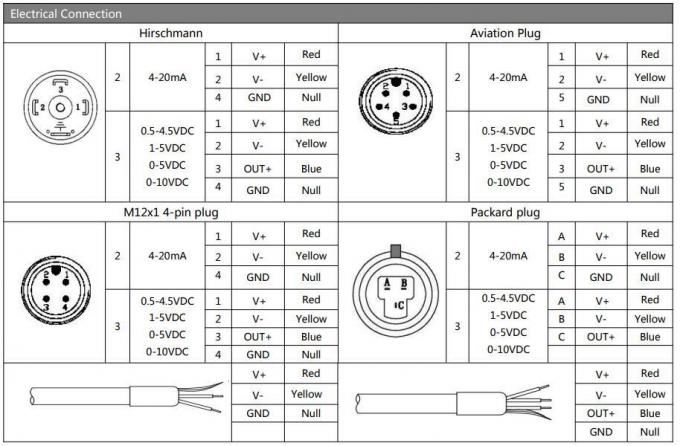

| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
Częste pytania
P: Czy jest pan firmą handlową czy producentem?
Odpowiedź: Jesteśmy producentem od 2004 r., zobowiązanym do produkcji wysoko dokładnych, stabilnych na dłuższy czas, ekonomicznych instrumentów pomiarowych ciśnienia/poziomu/temperatury.
P: Jaki jest wasz system kontroli jakości?
Odpowiedź: Nasza fabryka posiada certyfikat ISO 9001-2015.
P: Jaka jest gwarancja produktów?
Odp.: 12-18 miesięcy od daty wysyłki, w przypadku uszkodzeń nie spowodowanych przez człowieka.
P: Wysyłka i dostawa?
Odpowiedź: Małe zamówienia są dostarczane za pomocą DHL, Fedex, TNT, UPS, z czasem dostawy w ciągu 4 - 5 dni roboczych.
Zaleca się wysyłanie dużych zamówień drogą morską.
