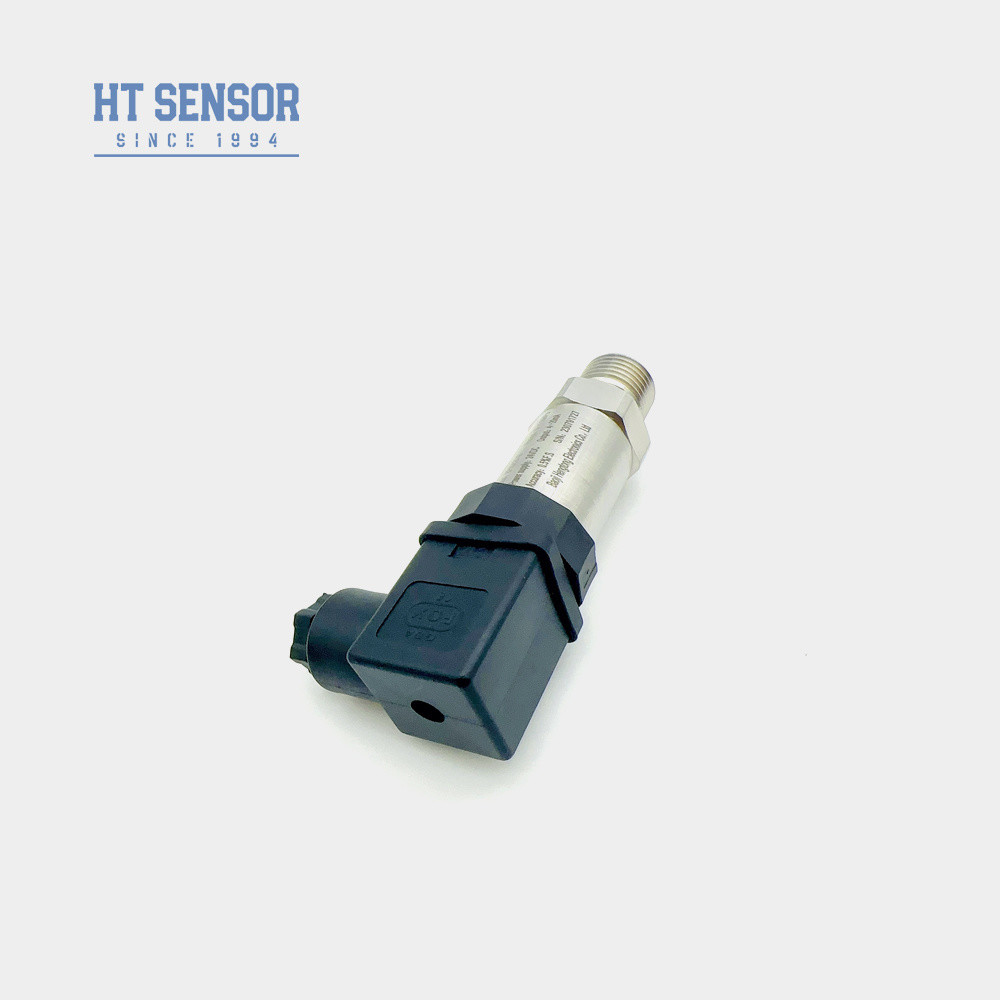

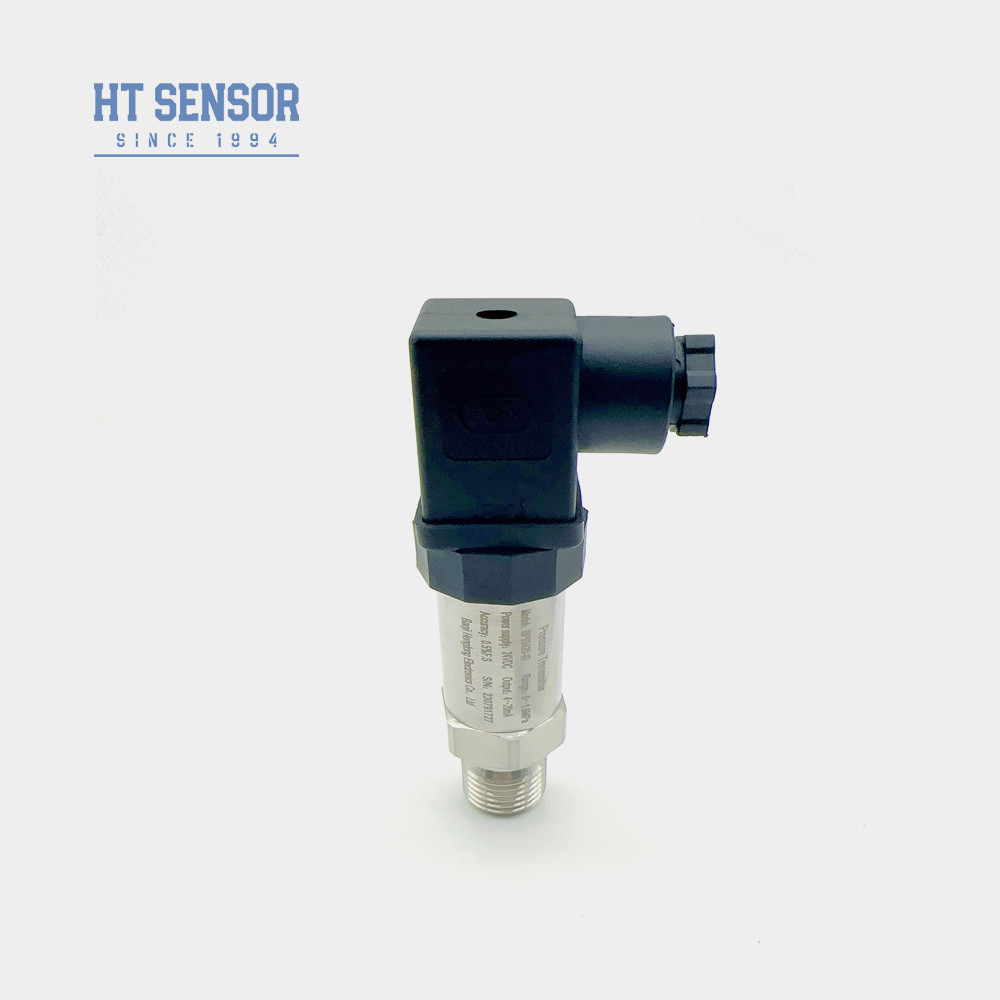

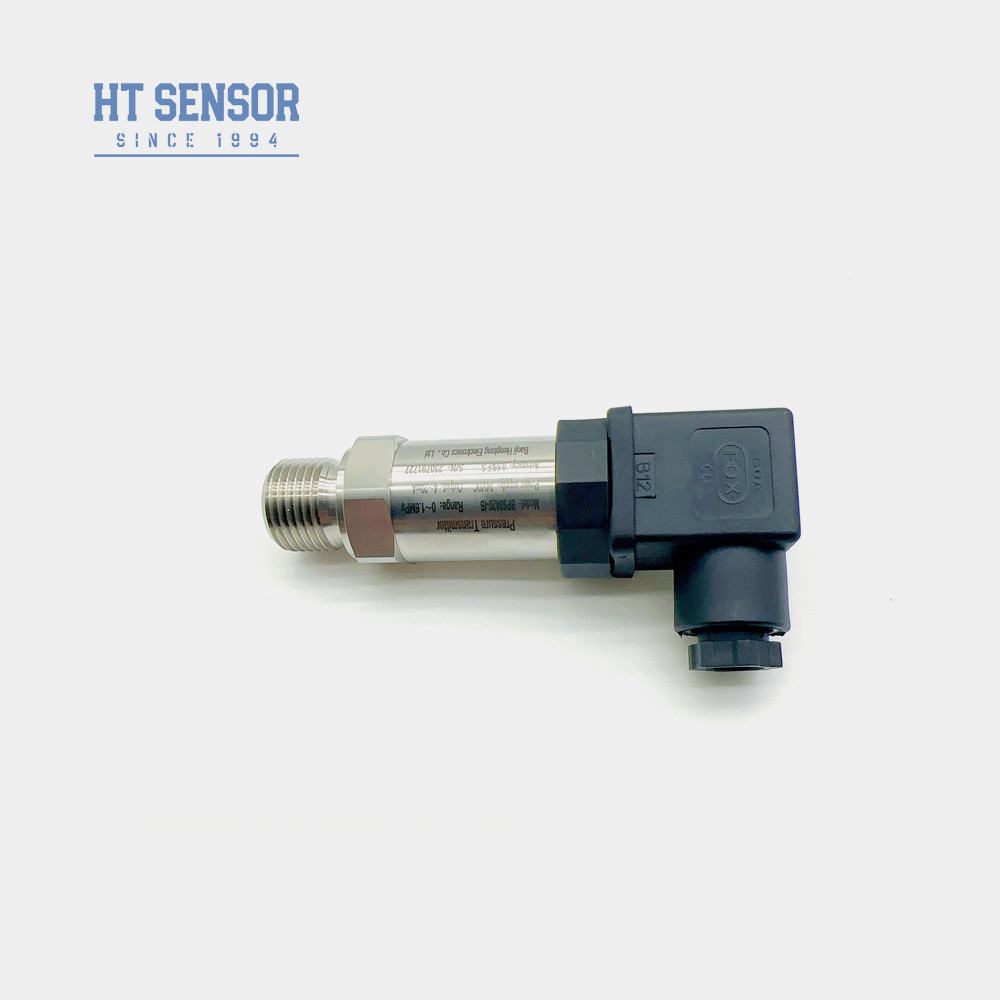

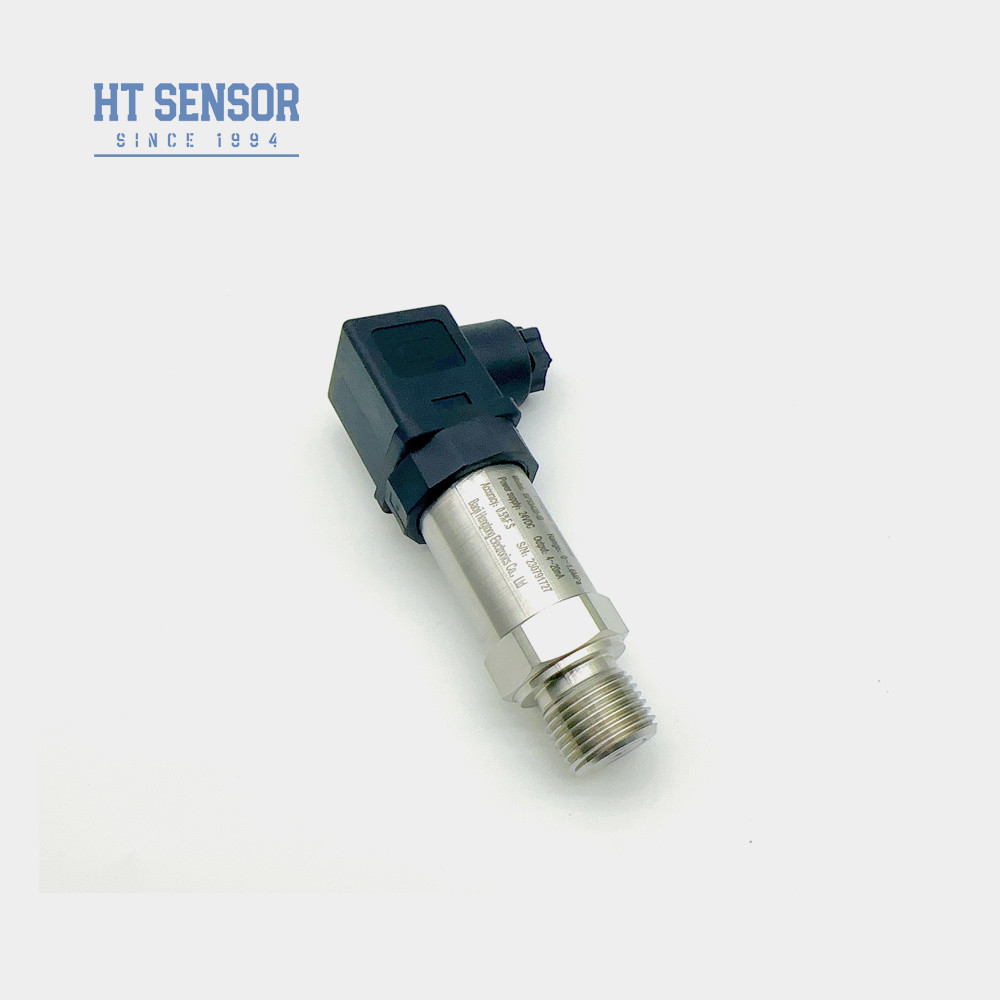

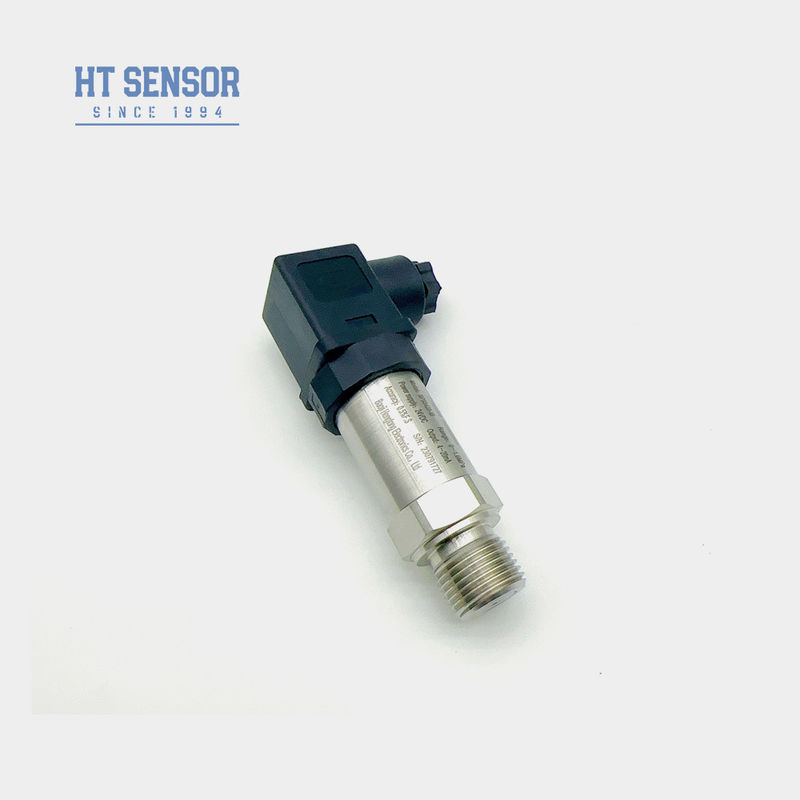

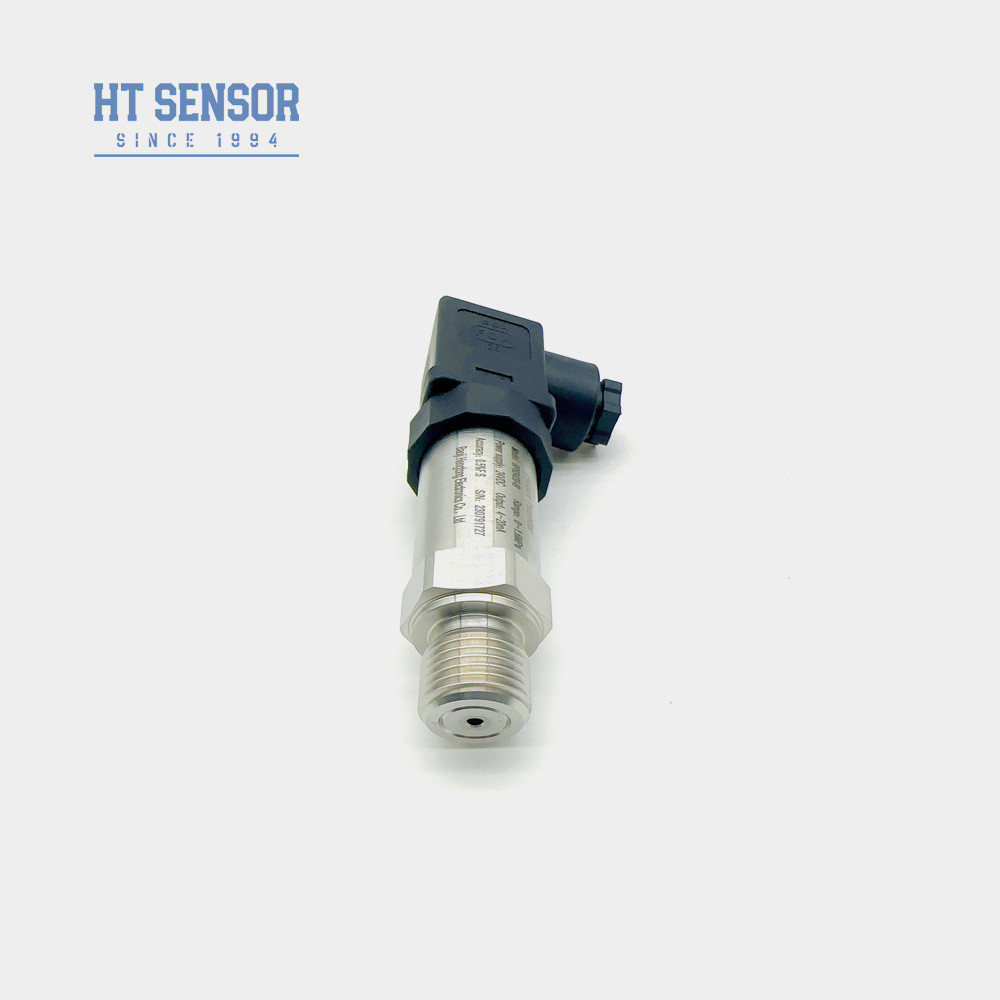

Ekonomiczny piezoresystywny czujnik ciśnienia krzemu BP93420-IB dla przemysłu ogólnego
Product Details
| Nr modelu: | BP93420-IB | Ocena ochrony: | IP65 |
|---|---|---|---|
| Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) | Materiał obudowy: | 316LS.S. lub 304S.S. |
| Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Znak firmowy: | HT czujnik |
| Pochodzenie: | Chiny | Kod HS: | 9026201090 |
| Typ struktury: | Przetwornik ciśnienia z rozproszonego krzemu | Medium pomiarowe: | Płyn i powietrze |
| Zakres ciśnienia: | 0kpa~10kpa...100MPa | Personalizacja: | Dostosowane |
| Podkreślić |
przemysłowy piezorezystancyjny przetwornik ciśnienia,czujnik ciśnienia z krzemu z gwarancją,ekonomiczny przetwornik ciśnienia BP93420-IB |
||
Product Description
Ekonomiczny Piezorezystancyjny Krzemowy Transmitter Ciśnienia BP93420-IB dla Przemysłu Ogólnego Opis Produktu
Transmitter Ciśnienia BP93420IB
Wprowadzenie:
Transmitter ciśnienia BP93420IB wykorzystuje rdzeń dyfuzyjny krzemowy HT serii, izolowany i napełniony olejem jako element pomiarowy sygnału. Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, konwertując sygnał z czujnika na standardowy sygnał wyjściowy. Produkt przeszedł rygorystyczne testy i badania starzeniowe komponentów, półproduktów i produktów gotowych, zapewniając stabilną i niezawodną pracę.
Cechy Produktu:
1. Szeroki zakres pomiarowy, konstrukcja ze stali nierdzewnej, różnorodne rodzaje przyłączy ciśnieniowych
2. Kompaktowa i lekka konstrukcja
3. Regulowane punkty zerowy i końcowy zakresu
4. Wysoka precyzja, w pełni ze stali nierdzewnej
5. Regulowany punkt zerowy i końcowy zakresu
Zastosowania:
1. Pomiar ciśnienia nieagresywnych gazów i cieczy ze stali nierdzewnej 316L
2. Zastosowanie w przemyśle morskim i lotniczym
3. Zastosowanie w procesach przemysłowych na miejscu, takich jak przemysł naftowy, chemiczny, metalurgiczny, energetyczny i hydrologiczny
4. Wykorzystanie w systemach sterowania hydraulicznego i pneumatycznego
| Parametry Wydajności: | |
| Zakres Pomiarowy | -100kPa…0kPa ~ 10kPa…100MPa |
| Typ Ciśnienia | Ciśnienie manometryczne, Ciśnienie absolutne, Ciśnienie zamknięte |
| Przeciążenie | ≤ 1,5 raza zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (typowa) ±0,5% (maksymalna) |
| Powtarzalność | 0,1%FS |
| Histereza | 0,1%FS |
| Długoterminowa Stabilność | ±0,1%F.S/Rok (typowa) ±0,2%F.S/Rok (maksymalna) |
| Dryft Temperatury Punktu Zerowego | ±0,03%F.S/ºC (≤100KPa) ±0,02%F.S/ºC (>100KPa) |
| Dryft Temperatury Zakresu Końcowego | ±0,03%F.S/ºC (≤100KPa) ±0,02%F.S/ºC (>100KPa) |
| Temperatura Kompensacji | 0-70ºC (≤10MPa, możliwość dostosowania) |
| Temperatura Pracy | -20ºC~80ºC |
| Temperatura Przechowywania | -40ºC~120ºC |
| Wibracje | 10g, 55Hz ~ 2kHz |
| Materiał Obudowy | 304, 316L |
| Materiał Membrany | 316L |
| Rezystancja Izolacji | 100MΩ 100VDC |
| Stopień Ochrony | IP65 |
| Uszczelka O-ring | Kauczuk fluorowy |
| Waga | ~0,25kg |
| Sygnał Wyjściowy | Napięcie Zasilania | Typ Wyjścia |
| 4~20mA | 12~30VDC | 2/3/4-przewodowy |
| 0~10/20mA | 3-przewodowy |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Wskazówki dotyczące zamawiania |
2. Składając zamówienie, należy pamiętać, że produkty przeciwwybuchowe nie zawierają cyfrowych wyświetlaczy.
3. Zamawiając transmitery z wyświetlaczem LCD lub LED, zasilanie transmitera nie powinno być niższe niż 20VDC.
4. Aby zapewnić niezawodne działanie produktu, zaleca się instalację urządzeń ochrony przeciwprzepięciowej na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
5. Znamionowy zakres temperatury pracy uszczelki O-ring z kauczuku fluorowego wynosi od -20ºC do 250ºC. Gdy temperatura pracy produktu jest niższa niż -20ºC, konieczne jest wybranie uszczelki O-ring EPDM.
6. Domyślna długość kabla wynosi 1,5 m, dostępna w trzech materiałach. Jeśli nie określono inaczej, zostanie dostarczony kabel z materiału polietylenowego. Jeśli potrzebujesz innego materiału kabla, określ go w zamówieniu.
7. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowe siły uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.
| Przewodnik Zamawiania | ||||||||
| BP93420XX | Transmitter Ciśnienia | |||||||
| Kod | Konstrukcja Zewnętrzna | |||||||
| IB | Transmitter Ciśnienia Ogólnego Przeznaczenia | IX | Transmitter Ciśnienia z Wyświetlaczem | |||||
| IE | Transmitter Ciśnienia Lotniczego Odporny na Wstrząsy | IIC/III | Przemysłowy Ogólny/ Transmitter Ciśnienia z Wyświetlaczem | |||||
| IF | Transmitter Ciśnienia Odporny na Wilgoć | IIE/IIIE | Transmitter Ciśnienia Ogólnego/z Wyświetlaczem | |||||
| IN | Transmitter Ciśnienia Dedykowany do Klimatyzacji | |||||||
| IC | Transmitter Ciśnienia Wysokotemperaturowy | |||||||
| IQ1/IQ2 | Transmitter Ciśnienia z Dużą Membraną / Wysokotemperaturowy | |||||||
| Zakres Pomiarowy | -0,1. . .0~0,01...100MPa | |||||||
| (0-X) Kpa lub MPa | X: Oznacza Rzeczywisty Zakres Pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał Wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Przyłącze Ciśnieniowe | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie Elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście Kablowe Hermetyczne | |||||||
| B4 | Obudowa Przemysłowa 2088 | |||||||
| B5 | Obudowa Przemysłowa 2088 z Wyświetlaczem | |||||||
| B6 | Inne | |||||||
| Kod | Typ Ciśnienia | |||||||
| G | Ciśnienie Manometryczne | |||||||
| A | Ciśnienie Absolutne | |||||||
| S | Ciśnienie Odniesienia Zamknięte | |||||||
FAQ:
1. P: Jakie są cechy Państwa transmiterów ciśnienia?
O: Wysoka precyzja, trwałość i doskonała wydajność. Możliwość dostosowania.
2. P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3. P: Jaka jest Państwa zdolność produkcyjna?
O: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 transmiterów ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni sprostać potrzebom dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia płynnego harmonogramu produkcji i dostaw.
4. P: Jaki jest typowy okres dostawy?
O: 5-8 dni roboczych dla standardowych modeli. Produkty niestandardowe mogą się różnić.
5. P: Jak są wyceniane produkty? Czy są jakieś rabaty?
O: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? A obsługa posprzedażna?
O: Nasz czas gwarancji wynosi 24 miesiące od daty wysyłki, a nasza obsługa posprzedażna odpowie na Państwa pytania w ciągu 24 godzin, zdalne instrukcje przez sieć komputerową są zawsze dostępne.
