Czujnik HT Piezorezystancyjny OEM do Pomiaru Ciśnienia Hydraulicznego BP93420-IB Czujnik Ciśnienia
Product Details
| Nr modelu: | BP93420-IB | Dostosowane: | Dostosowane |
|---|---|---|---|
| Ocena ochrony: | IP65 | Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) |
| Materiał obudowy: | 304SS 316L | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Znak firmowy: | HT czujnik | Pochodzenie: | Chiny |
| Typ struktury: | Przetwornik ciśnienia z rozproszonego krzemu | Medium pomiarowe: | Płyn |
| Ocena dokładności: | 0,5g | Zakres ciśnienia: | 0kpa~10kpa...100MPa |
| Podkreślić |
Piezorezystancyjny czujnik ciśnienia hydraulicznego,Przetwornik ciśnienia OEM BP93420-IB,Czujnik ciśnienia hydraulicznego z gwarancją |
||
Product Description

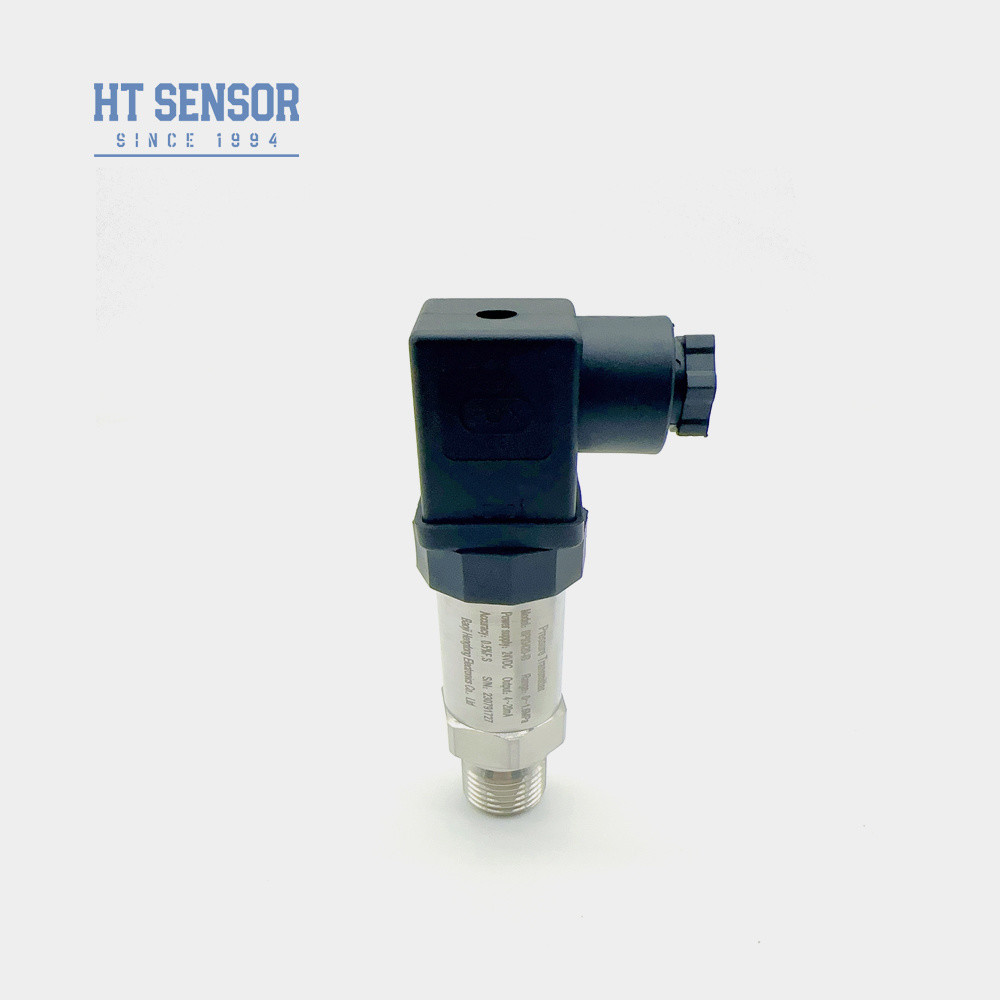

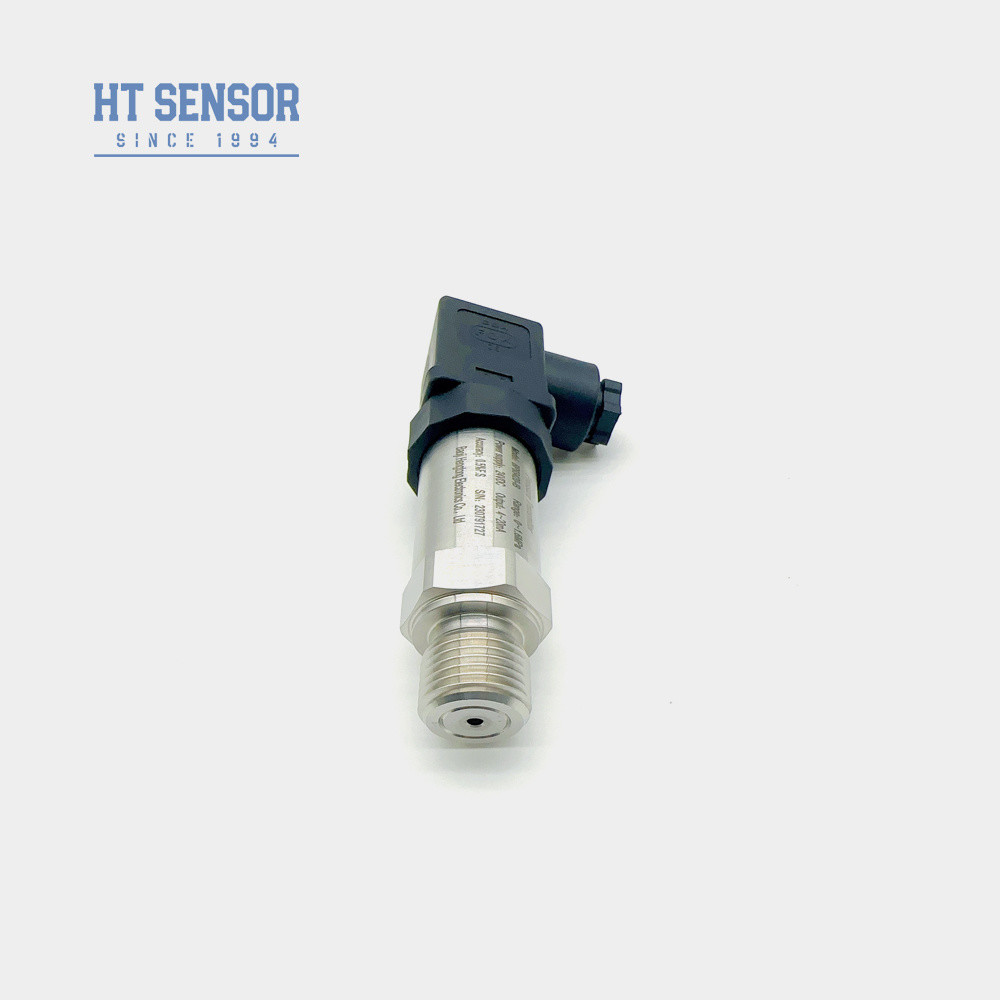

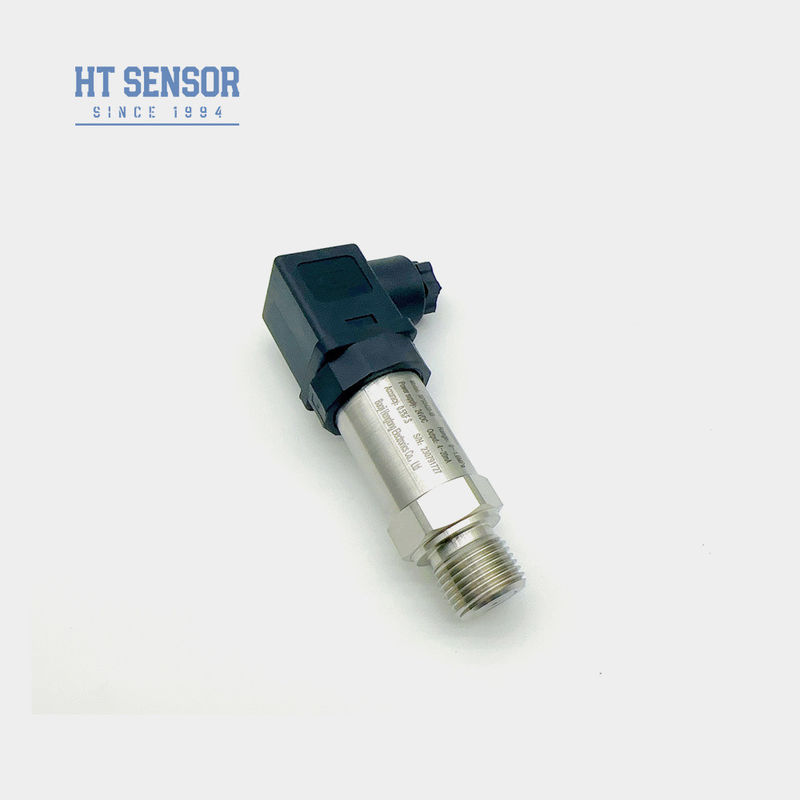

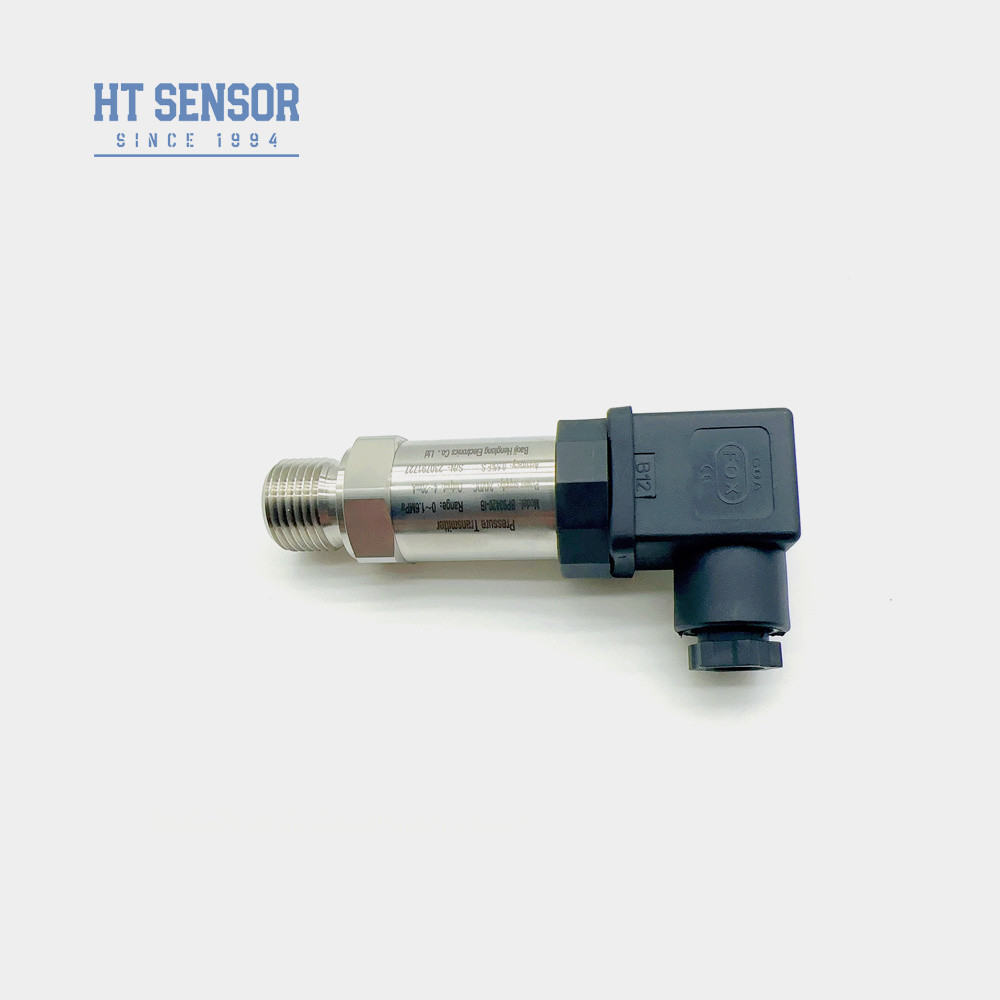

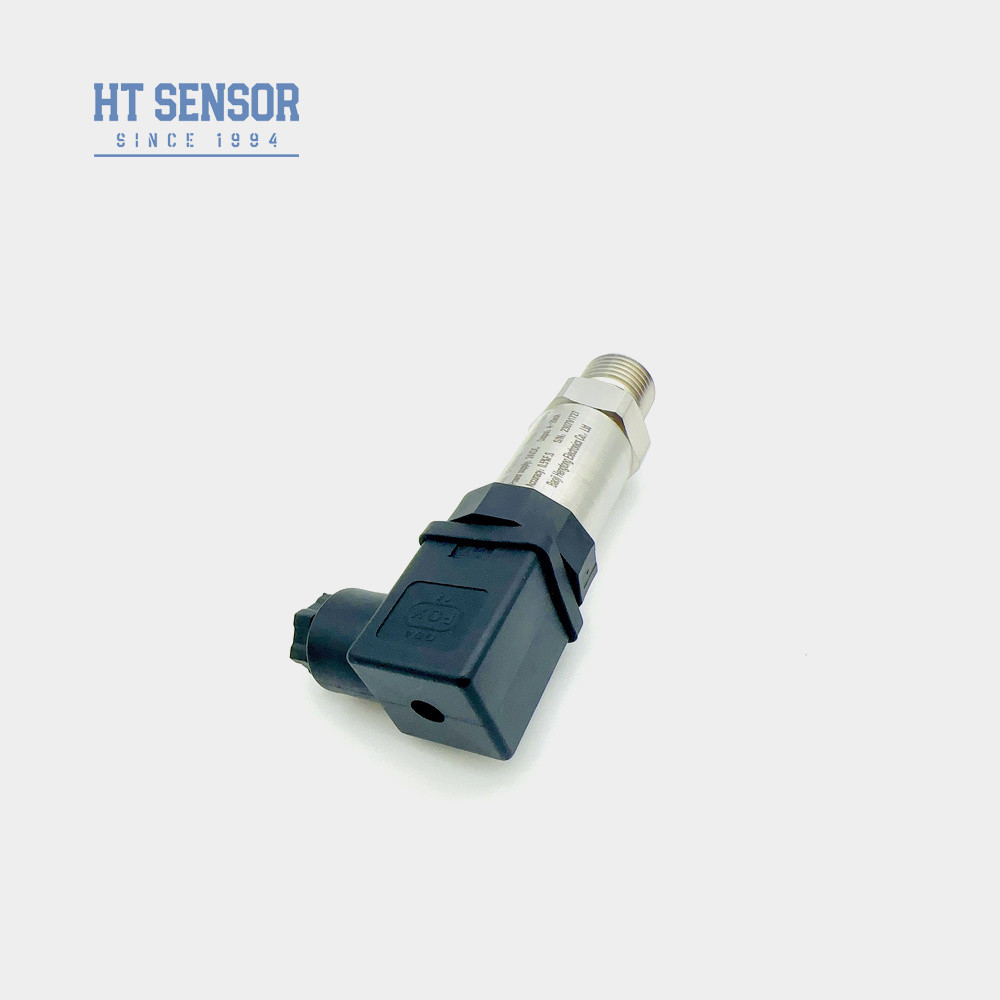

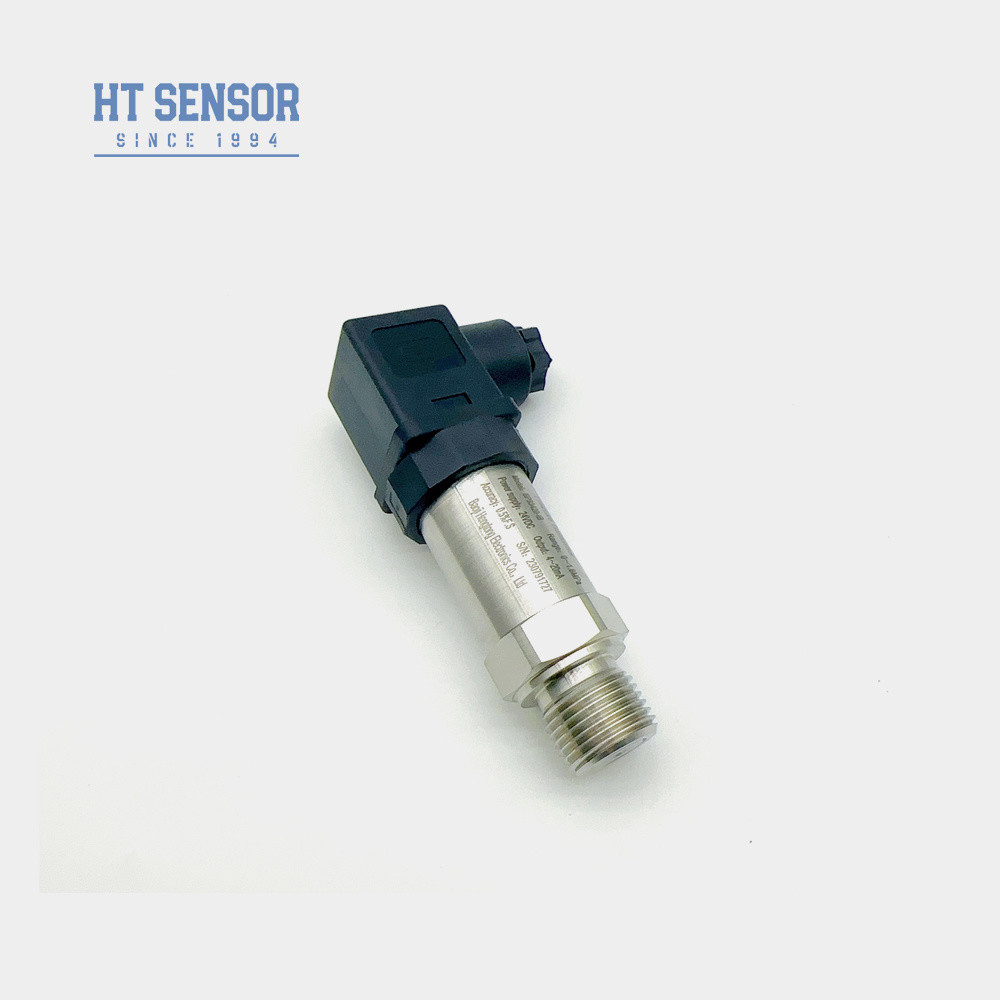

HT Sensor Piezoresystywny OEM Transmitter ciśnienia hydraulicznego BP93420-IB Sensor ciśnienia
Przekaźnik ciśnienia BP93420IB
Wprowadzenie:
Przesyłowiec ciśnienia BP93420IB wykorzystuje jako podstawowy element pomiaru sygnału komórkę czujnikową wypełnioną olejem z izolowanego krzemu dyfuzyjnego serii HT.Obwody przetwarzania sygnału znajdują się w obudowie ze stali nierdzewnejWszystkie komponenty, podzespoły i gotowe produkty są poddawane rygorystycznym testom i procesom przesiewowym starzenia,zapewnienie stabilnej i niezawodnej pracy.
Charakterystyka produktu:
1. Szeroki zakres pomiarów z konstrukcją wykonanym wyłącznie ze stali nierdzewnej i wszechstronnymi opcjami interfejsu ciśnienia.
2Kompaktna i lekka konstrukcja.
3Niezależna regulacja zerowa i przedział.
4Wysoka dokładność osiągana dzięki w pełni zintegrowanej strukturze ze stali nierdzewnej.
5Elastyczna kalibracja zarówno punktu zerowego, jak i pełnej skali.
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry działania: | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,125 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
1Przed wyborem produktu należy upewnić się, że medium mierzone jest kompatybilne ze wszystkimi mokrymi częściami.
2Uwaga: głowice wyświetlaczy cyfrowych nie są dołączone do wariantów odpornych na wybuchy podczas zamawiania.
3W przypadku nadajników wyposażonych w głowicę wyświetlacza LCD lub LED napięcie zasilania musi wynosić co najmniej 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali odpowiednią ochronę od błyskawicy w miejscu instalacji i upewnili się, że zarówno produkt, jak i zasilanie są prawidłowo uziemione.
5Standardowy pierścień O z gumy fluorowej jest przeznaczony do pracy w temperaturze od -20oC do 250oC. W przypadku temperatur pracy poniżej -20oC należy wybrać pierścień O z EPDM.
6Domyślny kabel ma długość 1,5 m i jest dostępny w trzech opcjach materiału; polietylen jest dostarczany, chyba że określono inaczej.
7Prosimy poinformować naszą firmę i szczegółowo określić wszelkie szczególne wymagania, takie jak silne wibracje, chwilowy szok, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych, bezpośrednio w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
