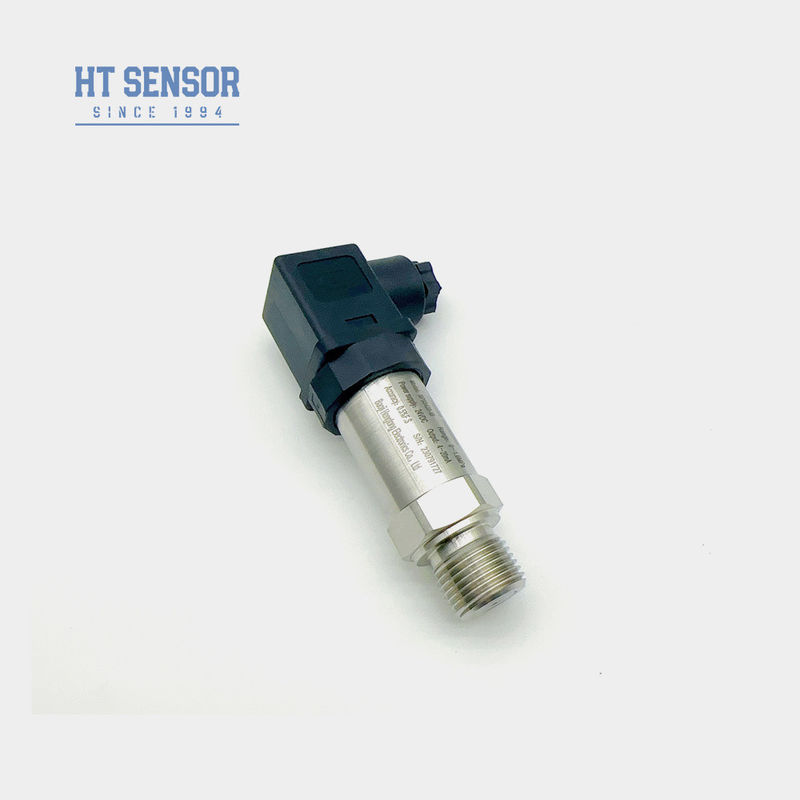

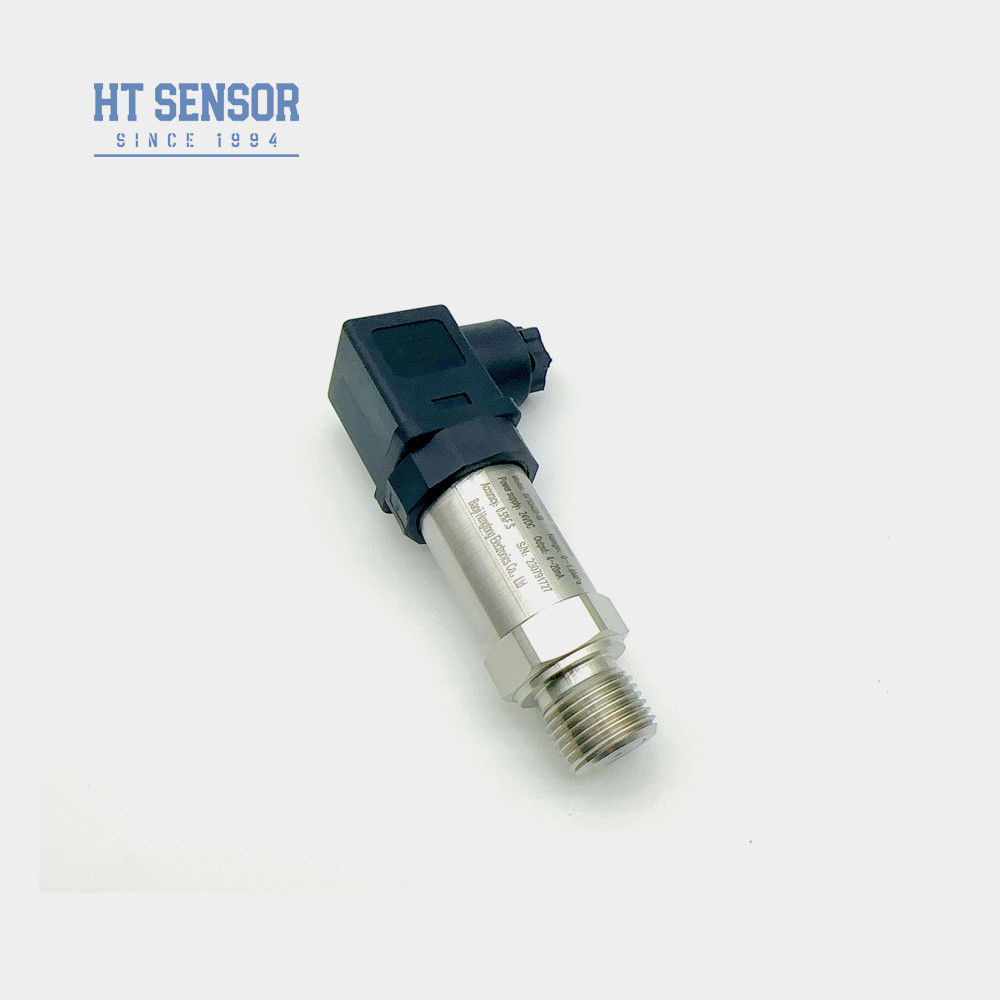

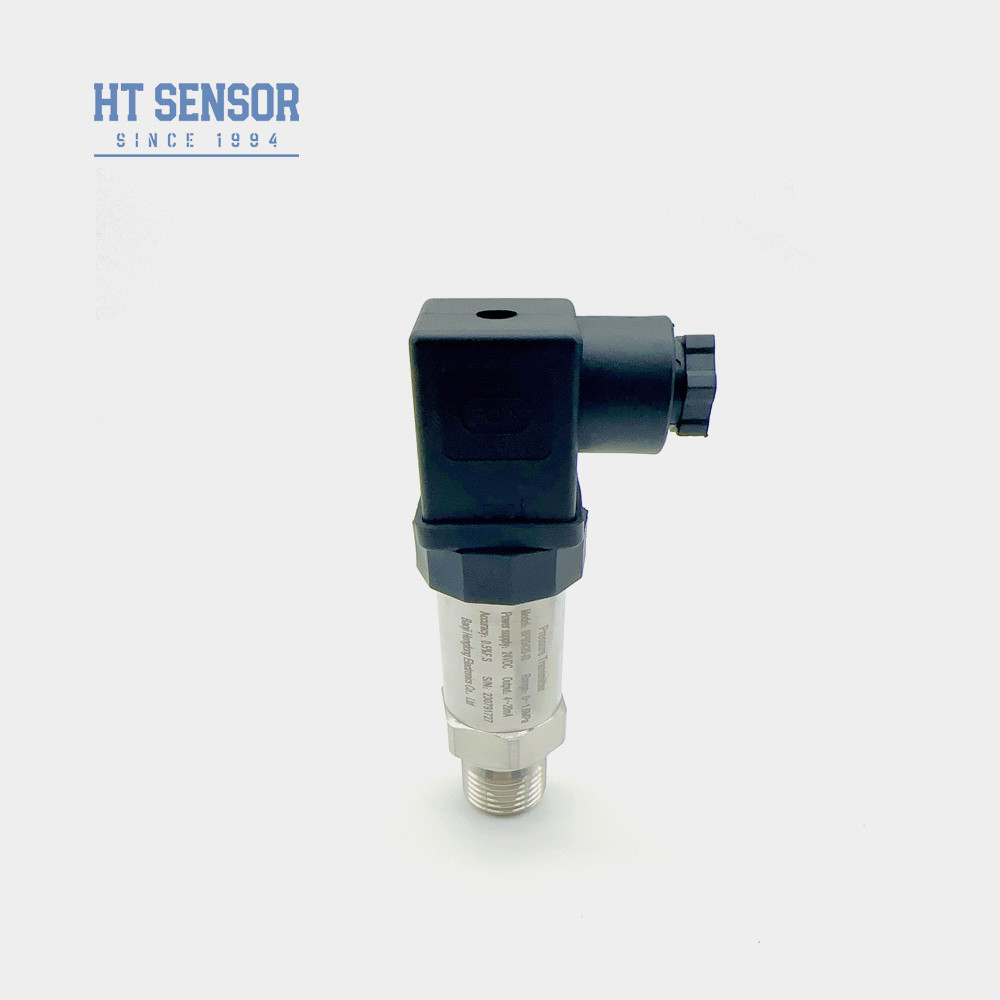

Hengtong 4-20mA różnorodny czujnik ciśnienia wyjściowego
Product Details
| Model nr.: | BP93420-IB | Stabilność długoterminowa: | +-0,2% F.S./Rok ((Typowy) |
|---|---|---|---|
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Specyfikacja: | czujnik ciśnienia z krzemu | Znak towarowy: | HT czujnik |
| Pochodzenie: | Chiny | Stopień dokładności: | 0,5g |
| Zakres ciśnienia: | 0kpa~10kpa...100MPa | Ocena IP: | IP65 |
| Podkreślić |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Hengtong 4-20mA Różnorodne wyjście Czujnik ciśnienia napełniony olejem Piezorezystancyjny przetwornik ciśnienia Opis produktu
Przetwornik ciśnienia BP93420IB
Wprowadzenie:
Przetwornik ciśnienia BP93420IB wykorzystuje rdzeń izolacyjny z dyfuzyjnego krzemu serii HT wypełniony olejem jako element pomiarowy sygnału. Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, konwertując sygnał z czujnika na standardowy sygnał wyjściowy. Produkt przeszedł rygorystyczne testy i starzenie elementów, półproduktów i gotowych produktów, zapewniając stabilną i niezawodną wydajność.
Cechy produktu:
1. Szeroki zakres pomiarowy, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsu ciśnieniowego
2. Kompaktowa i lekka konstrukcja
3. Regulacja zera i pełnej skali
4. Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
5. Regulowane zero i pełna skala
Zastosowania:
1. Pomiar ciśnienia gazów i cieczy niekorozyjnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemia, metalurgia, wytwarzanie energii i hydrologia
4. Wykorzystywane w hydraulicznych i pneumatycznych systemach sterowania
| Parametry wydajności: | |
| Zakres pomiarowy | -100kPa…0kPa ~ 10kPa…100MPa |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie zamknięte |
| Przeciążenie | ≤ 1,5 razy większe od zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność | 0,1%FS |
| Histereza | 0,1%FS |
| Długoterminowa stabilność | ±0,1%F.S/Rok (Typowe) ±0,2%F.S/Rok (Maksymalne) |
| Dryft temperatury punktu zerowego | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Dryft temperatury pełnej skali | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Kompensacja temperatury | 0-70ºC(≤10mpa, konfigurowalna) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Ex ia IIC T6 Ga |
| Stopień ochrony | IP65 |
| Uszczelka O-ring | Guma fluorowa |
| Waga | ~0,25kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
| 4~20mA | 12~30VDC | 2/3/4 przewody |
| 0~10/20mA | 3 przewody |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
2. Składając zamówienie, należy pamiętać, że produkty przeciwwybuchowe nie zawierają cyfrowych głowic wyświetlaczy.
3. Przy zamawianiu przetworników z głowicą wyświetlacza LCD lub LED, zasilanie przetwornika nie powinno być niższe niż 20VDC.
4. Aby zapewnić niezawodne działanie produktu, zaleca się, aby użytkownicy instalowali na miejscu urządzenia ochrony odgromowej i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5. Domyślna długość kabla wynosi 1,5 m, dostępna w trzech materiałach. Jeśli nie zostanie określona, zostanie dostarczona z materiałem kabla polietylenowego. Jeśli wymagany jest inny materiał kabla, należy go określić w zamówieniu.
7. W przypadku specjalnych wymagań, takich jak silne wibracje, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowej, prosimy o poinformowanie naszej firmy i określenie ich w zamówieniu.

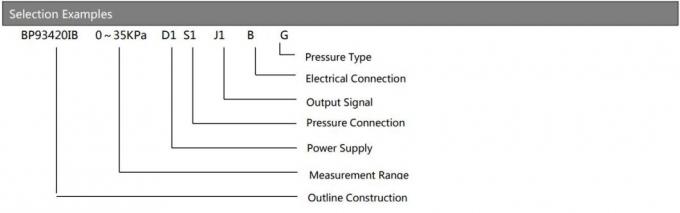

| Przewodnik po zamówieniach | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa ogólna | |||||||
| IB | Ogólny przetwornik ciśnienia | IX | Wyświetlacz przetwornika ciśnienia | |||||
| IE | Odporny na wstrząsy przetwornik ciśnienia lotniczego | IIC/III | Przemysłowy ogólny/wyświetlacz przetwornika ciśnienia | |||||
| IF | Przetwornik ciśnienia odporny na wilgoć | IIE/IIIE | Ogólny/wyświetlacz przetwornika ciśnienia | |||||
| IN | Przetwornik ciśnienia dedykowany do klimatyzacji | |||||||
| IC | Przetwornik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana / przetwornik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiarowy | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

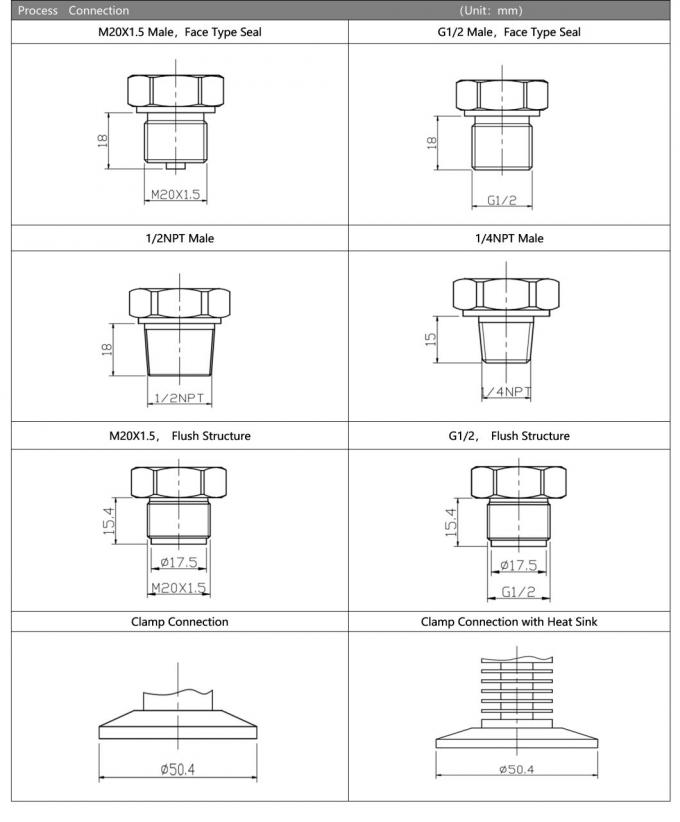

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Inne | |||||||

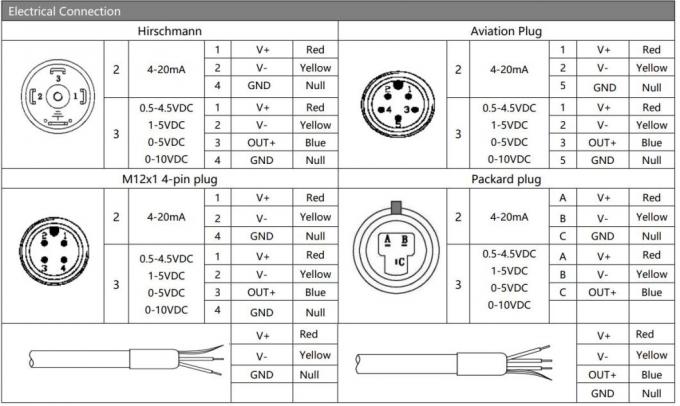

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Obudowa przemysłowa 2088 | |||||||
| B5 | Obudowa przemysłowa 2088 z wyświetlaczem | |||||||
| B6 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| G | Ciśnienie manometryczne | |||||||
| A | Ciśnienie bezwzględne | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
FAQ:
1. P: Jakie są cechy przetworników czujników ciśnienia?
O: Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.
2. P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.
3. P: Jaka jest Państwa zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, dzięki czemu jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia sprawnej produkcji i harmonogramu dostaw.
4. P: Jaki jest typowy okres dostawy?
O: 5~8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
5. P: Jak wyceniane są produkty? Jakieś rabaty?
O: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I obsługa posprzedażna?
O: Nasza gwarancja wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Państwa pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
