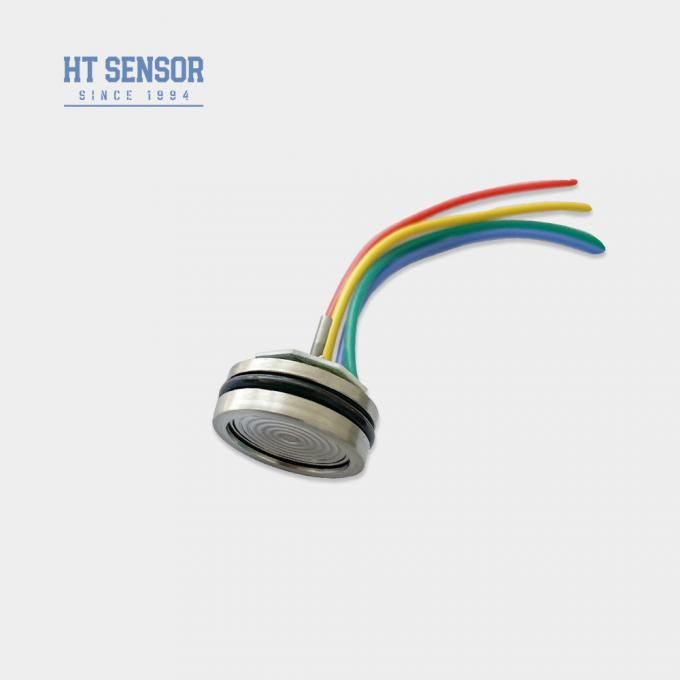

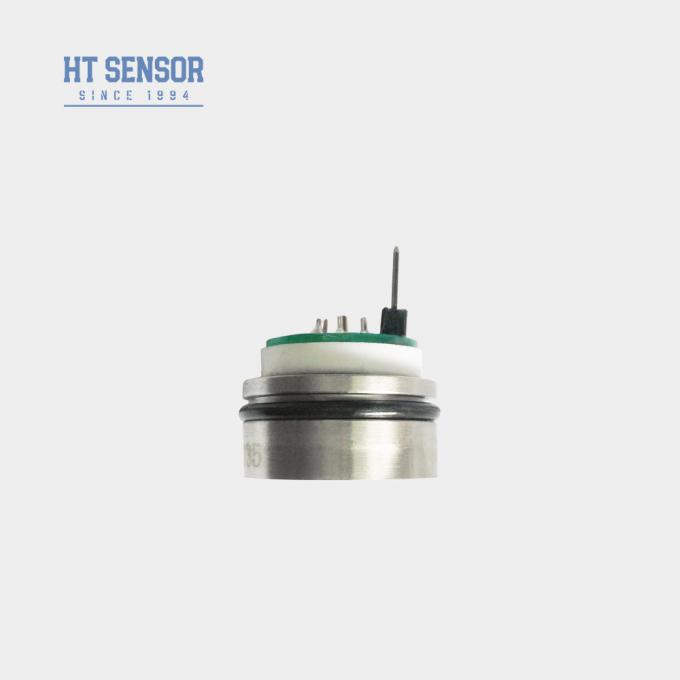

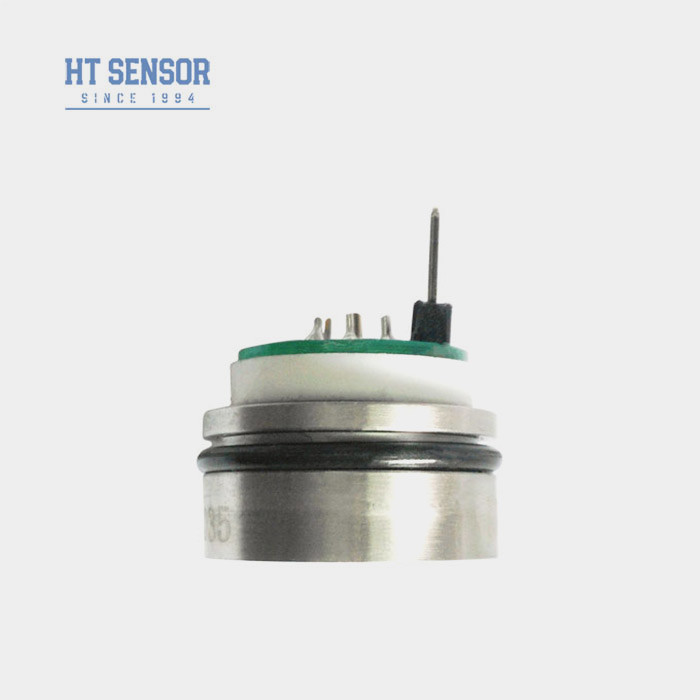

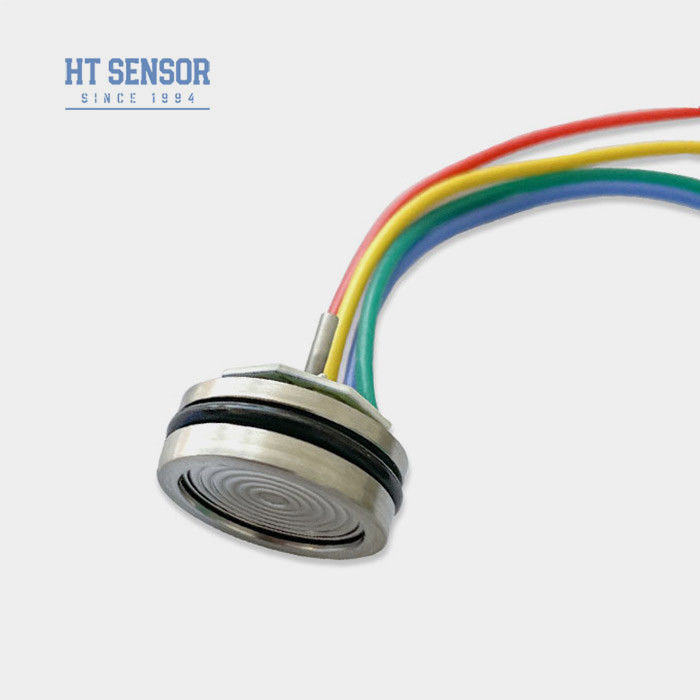

5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy

5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect 5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT26V
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT26V Typ sygnału wyjściowego: Analogiczny 10mv/V
Władza: 5-10 V prądu stałego Materiał: Stal nierdzewna
Rodzaj nitki: - Nie, nie. Środek pomiarowy: Gaz i ciecz
Śr: 19mm wysoki: OEM
Pakiet transportowy: karton Pochodzenie: Chiny
Rodzaj: czujnik ciśnienia z krzemu Dostosowanie: <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b>
Podkreślić:

5V czujnik ciśnienia piiezoresystywnego z krzemu

,

5V czujnik ciśnienia krzemowego przewodu

,

Czujnik ciśnienia przewodu z podłączeniem szpilki

opis produktu

Hengtong HT26V 5V Silindrowy czujnik ciśnienia

5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 0

HT26V Silisium Piezoresystywne czujnik ciśnienia

Wprowadzenie krzemowego czujnika ciśnienia:


HT26V to piezorezystywny czujnik ciśnienia z krzemu o wysoko stabilnym w jądrze rozproszonym kryształowym pierwiastku z krzemu.Różnica ciśnienia pomiarowego medium jest przesyłana do membrany krzemowej przez membrany izolacyjne 316L i uszczelniający olej krzemowy.Konstrukcja na zamówienie wykonana jest z regularnej średnicy 19 mm, wysoce spersonalizowane części ze stali nierdzewnej mogą być tak niskie jak 7 mm. 5-10V stałe napięcie zasilanie, regularne wyjście.Czujnik ciśnienia HT26V jest wyposażony w pierścień O dla uszczelnienia ciśnienia i łatwej instalacji.

5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 1
5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 2
5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 3
Cechy produktuo pojemności nieprzekraczającej 10 W:
  1. Wypływ napięcia stałego i wyjścia sygnałów standardowych
  2. Wysoka niezawodność i doskonała stabilność
  3. W sprawie Wysokość 7 mm, różne struktury mogą być dostosowane
Wnioskio pojemności nieprzekraczającej 10 W:
  1. Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej.
  2. Wykorzystywane w przemyśle morskim i lotniczym
  3. Odpowiednie do układów sterowania hydraulicznego i pneumatycznego
  4. Wykorzystywane w aplikacjach sterowania procesami
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zapewnienie zasilania: ≤10VDC
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy i łączniki pin.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę ≤ 20KPa 50±1 50±2 mV
≥ 35 kPa 100±1 100±2 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie 3 razy pełna skala
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 25 g
Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC
Projekt budowy
Rurka ciśnieniowa
< 3,5 MPaS		 5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 4
Normalne
≥ 3,5 MPaS
< 40 MPaS		 5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 5

Połączenie elektryczne i rekompensata
5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 6
Przykłady wyboru
5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 7
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
FQA
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.

spółka
5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 85V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 95V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 105V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia membranowy 11
