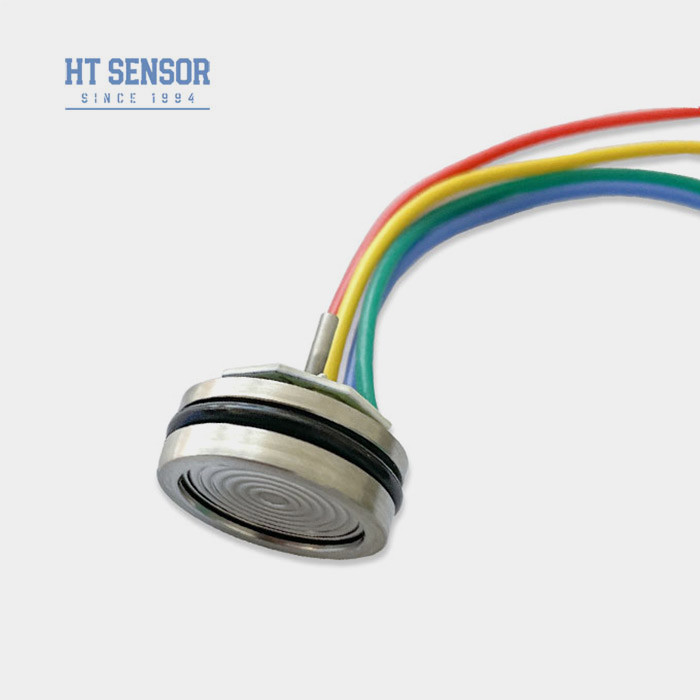

5V czujnik ciśnienia krzemowego piezoresystywnego czujnik ciśnienia przewodu przewodu z ogniwem ciśnienia Pin Connect
Product Details
| Nr modelu: | HT26V | Typ sygnału wyjściowego: | Analogiczny 10mv/V |
|---|---|---|---|
| Moc: | 5-10 V prądu stałego | Tworzywo: | Stal nierdzewna |
| Typ wątku: | NIE | Medium pomiarowe: | Gaz i ciecz |
| Dia: | 19 mm | Wysoki: | OEM |
| Pakiet Transportowy: | karton | Pochodzenie: | Chiny |
| Typ: | czujnik ciśnienia z krzemu | Personalizacja: | Dostępne | Dostosowane żądanie |
| Podkreślić |
5V czujnik ciśnienia piiezoresystywnego z krzemu,5V czujnik ciśnienia krzemowego przewodu,Czujnik ciśnienia przewodu z podłączeniem szpilki |
||
Product Description
Hengtong HT26V 5V Silindrowy czujnik ciśnienia
HT26V Silisium Piezoresystywne czujnik ciśnienia
Wprowadzenie krzemowego czujnika ciśnienia:
HT26V to piezorezystywny czujnik ciśnienia z krzemu o wysoko stabilnym w jądrze rozproszonym kryształowym pierwiastku z krzemu.Różnica ciśnienia pomiarowego medium jest przesyłana do membrany krzemowej przez membrany izolacyjne 316L i uszczelniający olej krzemowy.Konstrukcja na zamówienie wykonana jest z regularnej średnicy 19 mm, wysoce spersonalizowane części ze stali nierdzewnej mogą być tak niskie jak 7 mm. 5-10V stałe napięcie zasilanie, regularne wyjście.Czujnik ciśnienia HT26V jest wyposażony w pierścień O dla uszczelnienia ciśnienia i łatwej instalacji.
- Wypływ napięcia stałego i wyjścia sygnałów standardowych
- Wysoka niezawodność i doskonała stabilność
- W sprawie Wysokość 7 mm, różne struktury mogą być dostosowane
- Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej.
- Wykorzystywane w przemyśle morskim i lotniczym
- Odpowiednie do układów sterowania hydraulicznego i pneumatycznego
- Wykorzystywane w aplikacjach sterowania procesami
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ

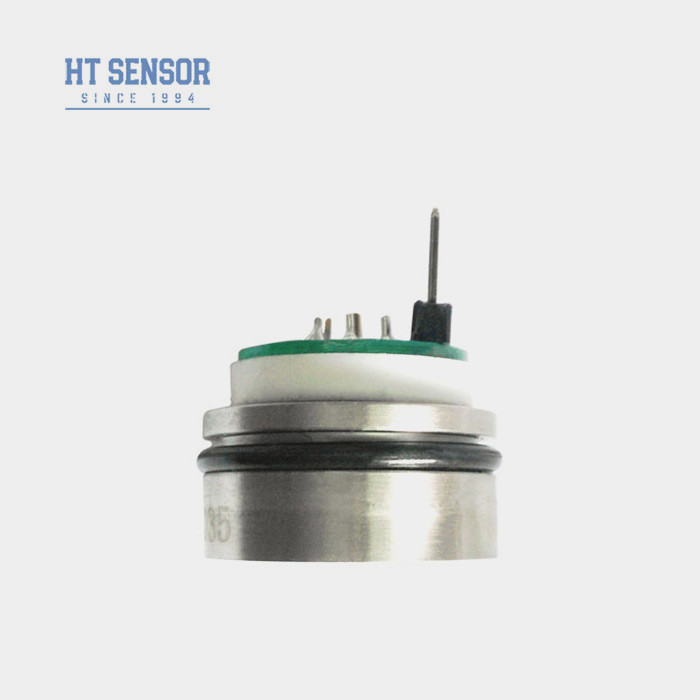

- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy i łączniki pin.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | |||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | |
| ≥ 35 kPa | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | 3 razy pełna skala | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 25 g | ||||
| Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC | |||||
| Projekt budowy | |
| Rurka ciśnieniowa < 3,5 MPaS |
|
| Normalne ≥ 3,5 MPaS < 40 MPaS |
|
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
