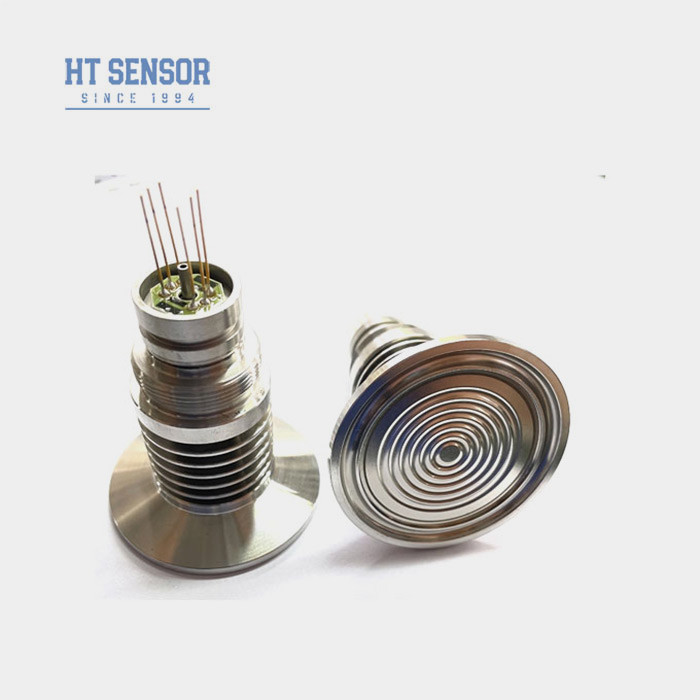

HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju

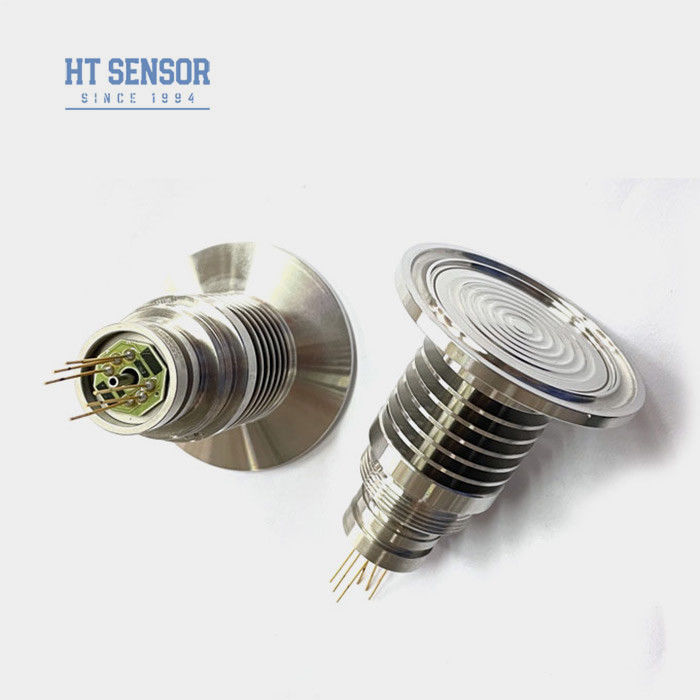

HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT-IQT-B
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT-IQT-B Zakres: 0-35kpa~3.5Mpa
Typ okablowania: Złote szpilki Kovar Środek pomiarowy: Woda i olej ciekłe
Zindywidualizowane: Zindywidualizowane Nitka: 50,4 mm
Produkcja: sygnał MV Władza: 1,5 mA
Specyfikacja: 50,4 mm Rodzaj: Czujnik ciśnienia z rozproszonego krzemu
Typ sygnału wyjściowego: Analog Materiał: Stal nierdzewna 316L
Podkreślić:

HT-IQT-B Diffused Silicon Pressure Sensor

,

Czujnik ciśnienia krzemu rozproszonego olejem wodnym

,

Czujnik ciśnienia wody i oleju o wysokiej temperaturze

opis produktu

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor dla wody lub oleju o wysokiej temperaturze

HT-IQT-BPiezoresystywneCzujnik ciśnienia krzemowego

Wprowadzenie czujnika ciśnienia z rozproszonego krzemu:

HT - IQT - B czujnik ciśnienia krzemowego jest rodzajem wbudowanego prześcieradła. Ciśnienie zostało przeniesione na czuły chip poprzez prześcieradło ze stali nierdzewnej i uszczelniony olej silikonowy.Czip czujnika przekształca ciśnienie w wykrywalny sygnał elektrycznyW ten sposób możemy intuicyjnie obserwować wartość ciśnienia pomiarowego medium.efekt pomiaru średniej wysokiej temperatury jest dobry. Goła płaska przepony jest łatwa do czyszczenia i ma dobry wpływ na pomiar lepkich nośników.Ma zastosowanie w przemyśle spożywczym, medycznym i innych.

HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 0
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 1
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 2


Cechy produktuo pojemności nieprzekraczającej 10 W:
  1. Opakowanie ze stali nierdzewnej 316L.
  2. Kompensacja temperatury i korekcja punktu zerowego poprzez grubość folii.
  3. Wysokotemperaturowa konstrukcja przepływowej membrany do łatwego czyszczenia.
Wnioskio pojemności nieprzekraczającej 10 W:
  1. Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej.
  2. Przemysł spożywczy.
  3. Kontrola procesów przemysłowych.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zapewnienie zasilania: ≤ 2 mA prądu stałego (0,4-1,5 mA prądu stałego).
  2. Impedancja wejściowa: 2,5KΩ~6KΩ.
  3. Impedancja wyjściowa: 2,5KΩ~6KΩ.
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500 KPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 220 g
Parametry są badane w następujących warunkach: 1,5 mA @25°C
Projekt budowy
Wymiar
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 3



Połączenie elektryczne i rekompensata
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 4
Przykłady wyboru
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 5
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
spółka
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 6HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 7HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 8HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 9
HT-IQT-B Diffused Silicon Pressure Sensor Wysokotemperaturowy czujnik ciśnienia wody i oleju 10
FQA
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
