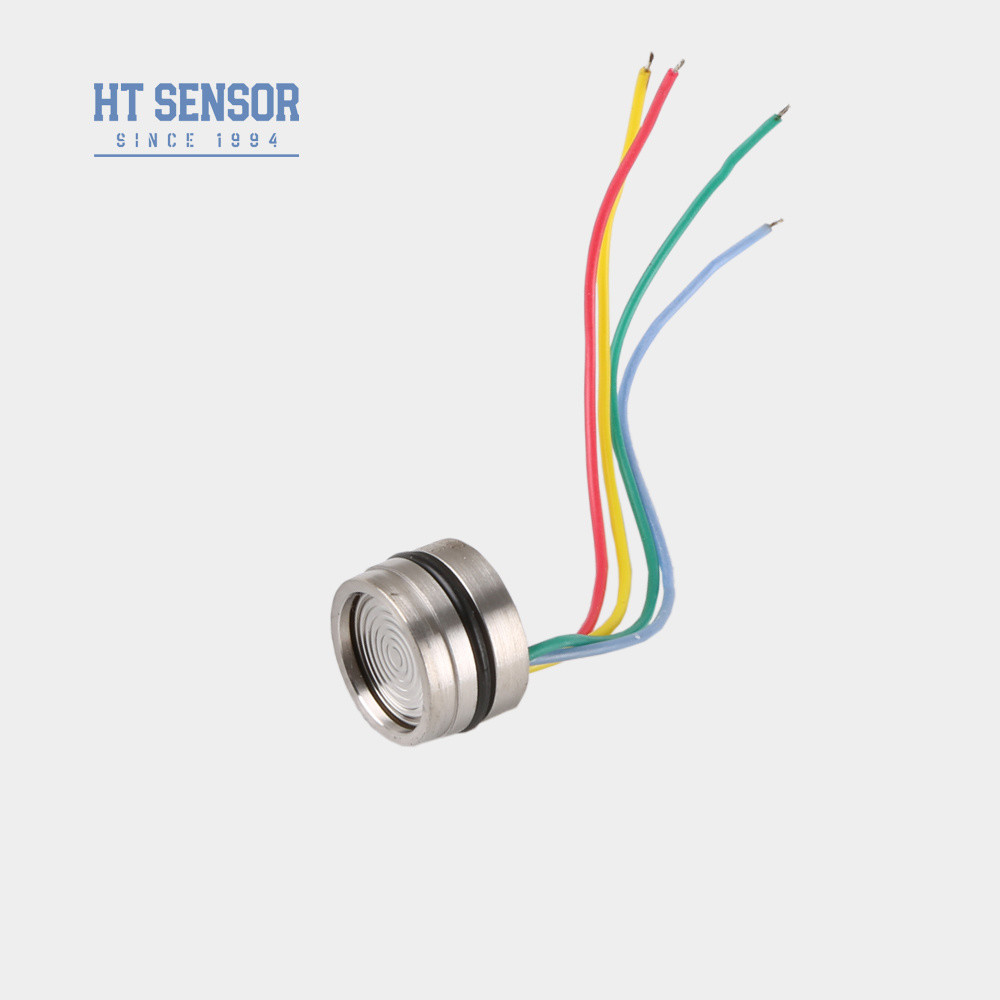

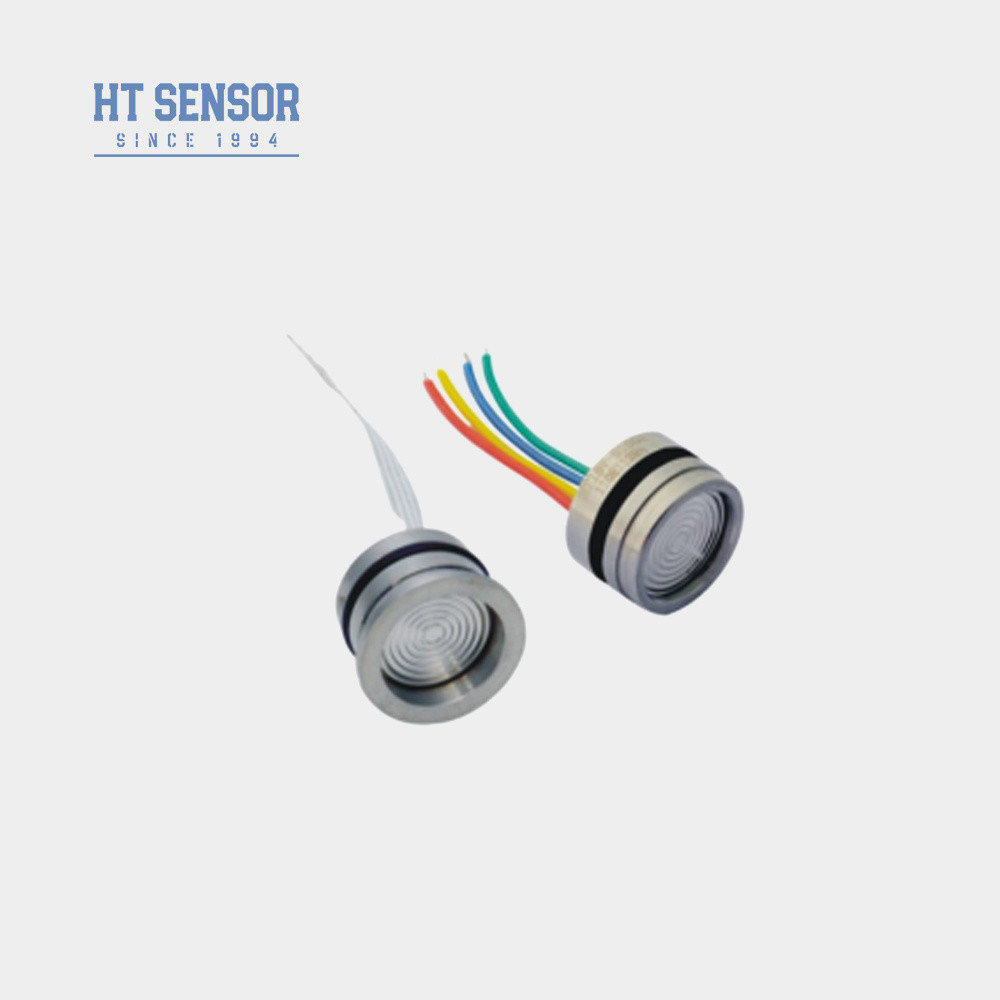

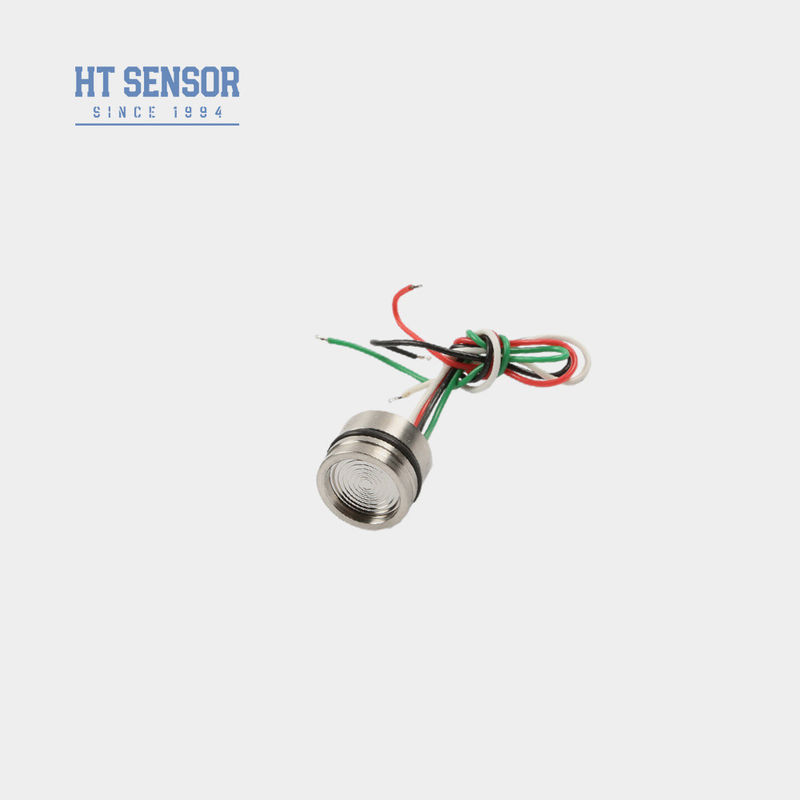

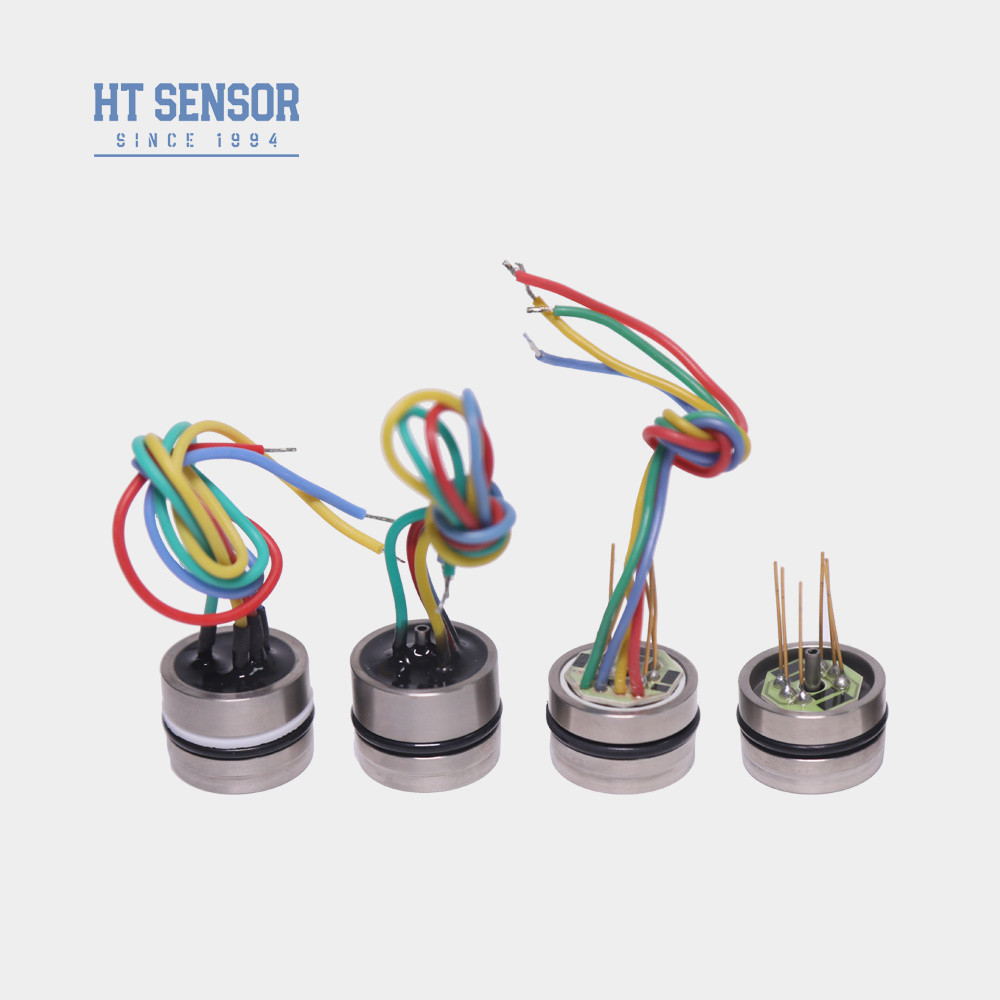

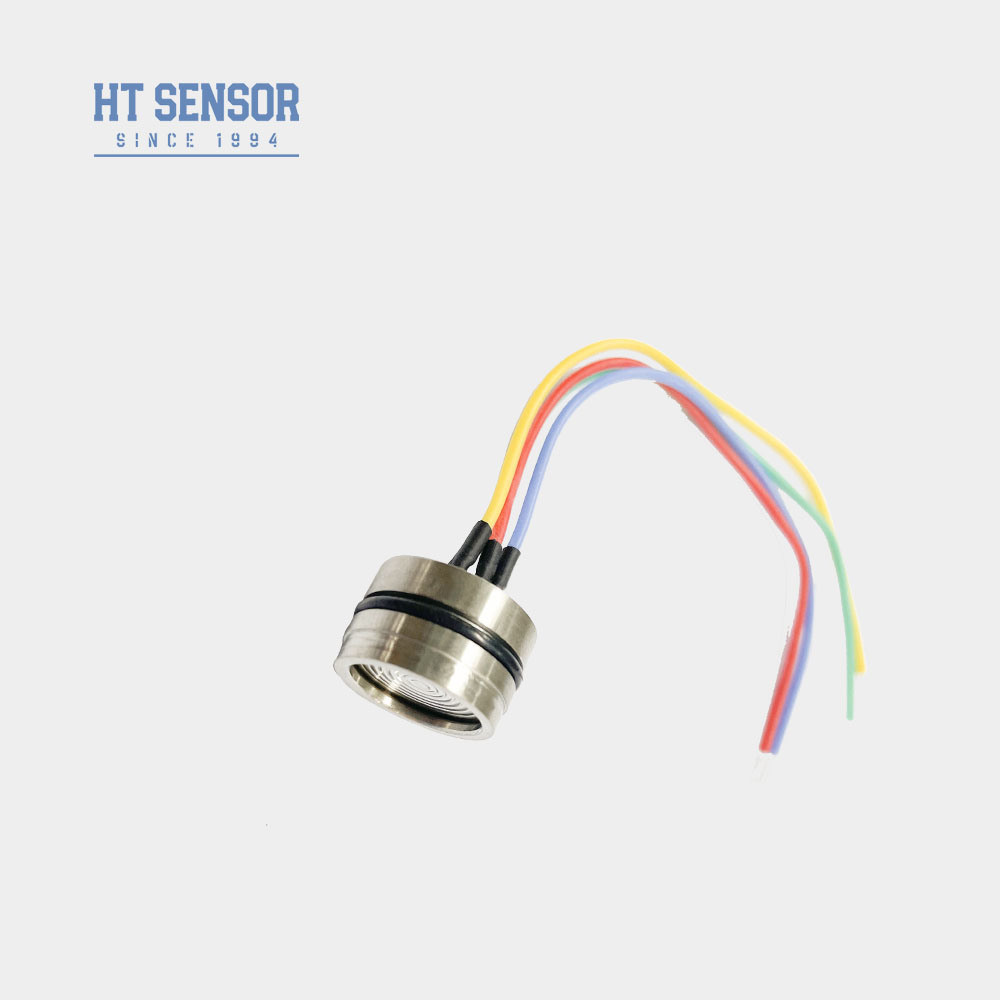

Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego

HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT19F
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT19F Typ okablowania: Czteroprzewodowy
Medium pomiarowe: Gaz i ciecz Dostosowane: OEM
Środek wypełniający: Olej silikonowy Stabilność długoterminowa: 00,2% F.S./Rok
Pakiet Transportowy: Karton Specyfikacja: 19 mm
Znak firmowy: HENGTONG Pochodzenie: Chiny
Kod Hs: 9026209090 Dla: Przetwornik ciśnienia z rozproszonego krzemu
Typ sygnału wyjściowego: Sygnał analogowy typu SN Tworzywo: stal nierdzewna

opis produktu

Opis produktu

Czujnik ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z rdzeniem czujnika 4-przewodowego
Czujnik ciśnienia piezorezystancyjnego HT19

Wprowadzenie:
HT19 działa jako czujnik ciśnienia piezorezystancyjnego, z rdzeniem składającym się z wysoce stabilnego elementu krzemowego. Skutecznie mierzy ciśnienie cieczy i gazów, przenosząc ciśnienie mierzonego medium na membranę krzemową poprzez membranę izolacyjną i olej silikonowy. Wszechstronność czujnika znajduje szerokie zastosowanie w sprężarkach powietrza i systemach chłodniczych
Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego 0
Cechy produktu2. Impedancja wejściowa: 3KΩ~6KΩ
1. Wykorzystanie zaawansowanej technologii i obudowy ze stali nierdzewnej 316L, a także  materiałów takich jak tytan i Hastelloy dla membrany
2. Zastosowanie obwodów grubowarstwowych do kompensacji temperatury i korekcji punktu zerowego                               3.
wyjątkowa niezawodność, powtarzalność i stabilnośćZastosowania
:2. Impedancja wejściowa: 3KΩ~6KΩ
2. Stosowany w różnych zakładach procesów przemysłowych, w tym naftowym, chemicznym, metalurgicznym, energetycznym i hydrologicznym
3. Używany w przemyśle morskim i lotniczym50±10
5. Wykorzystywany w aplikacjach kontroli procesów
Parametry elektryczne
:
1. Zasilanie: ≤2mA DC (Typowe 1,5mA DC)2. Impedancja wejściowa: 3KΩ~6KΩ
3. Impedancja wyjściowa: 2,5KΩ~6KΩ
4. Połączenie elektryczne: Pozłacane piny Kovar lub przewody wysokotemperaturowe 100 mm.
Parametry wydajności:
Zakres
Wskaźnik (G)
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa Bezwzględny (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Uszczelniony (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Typ Maks.
  Jednostka Nieliniowość
±0,1550±10 %F.S Powtarzalność ≤20KPa
0,1  %F.S Wyjście zerowe ≤20KPa
0,050,1 %F.S Wyjście zerowe ≤20KPa
0±150±10 mV Wyjście zakresu ≤20KPa
≤20KPa50±10 ºC mV ≥35kPa ≤20KPa
ºC mV Błąd temperatury - zero ≤20KPa
±1 ºC Temperatura kompensacji ≥35kPa ≤20KPa
ºC %F.S Temperatura kompensacji ≤20KPa
±1 ºC Temperatura kompensacji ≥35kPa ≤20KPa
ºC %F.S Temperatura kompensacji ≤20KPa
0~50 ºC ≥35kPa Przyjąć mniejszą wartość z 3 razy pełnej skali lub 120MPa
ºC Temperatura pracy Przyjąć mniejszą wartość z 3 razy pełnej skali lub 120MPa
ºC Temperatura przechowywania Przyjąć mniejszą wartość z 3 razy pełnej skali lub 120MPa
ºC Dopuszczalne przeciążenie Przyjąć mniejszą wartość z 3 razy pełnej skali lub 120MPa
Ciśnienie rozrywające 5X pełnej skali
Długoterminowa stabilność 0,2 %
F.S/Rok Materiał membrany  316L
Rezystancja izolacji ≥200MΩ 100VDC
Wibracje Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz
Wstrząsy 100g, 11ms
Czas reakcji ≤1ms
Uszczelka O-ring Pierścień nitrylowy lub pierścień fluorowy
Medium wypełniające Olej silikonowy
Waga około 20g
Parametry są testowane w następujących warunkach:    1,5mA @ 25°C Konstrukcja zewnętrzna
typ1

typ2
Połączenie elektryczne i kompensacja Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego 1
Przykłady wyboru Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego 2

Wskazówki dotyczące zamawiania




Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego 3






1. Zwróć uwagę na dopasowanie rozmiaru rdzenia i obudowy przetwornika podczas montażu, aby uzyskać
Czujnik poziomu ciśnienia piezorezystancyjnego ze stali nierdzewnej HT19 z krzemem i rdzeniem czujnika 4-przewodowego 4
wymaganą szczelność
2. Podczas montażu obudowy upewnij się, że jest ona ustawiona pionowo i wywieraj równomierny nacisk, aby uniknąć zakleszczenia lub uszkodzenia płyty kompensacyjnej.3. Jeśli mierzone medium nie jest kompatybilne z membraną rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia membrany.
5. Utrzymuj port ciśnieniowy rdzenia ciśnienia manometrycznego otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary wodnej lub mediów korozyjnych do komory podciśnienia rdzenia.
6. W przypadku jakichkolwiek zmian w wyprowadzeniach pinów, należy odnieść się do etykiety na rzeczywistym rdzeniu.
