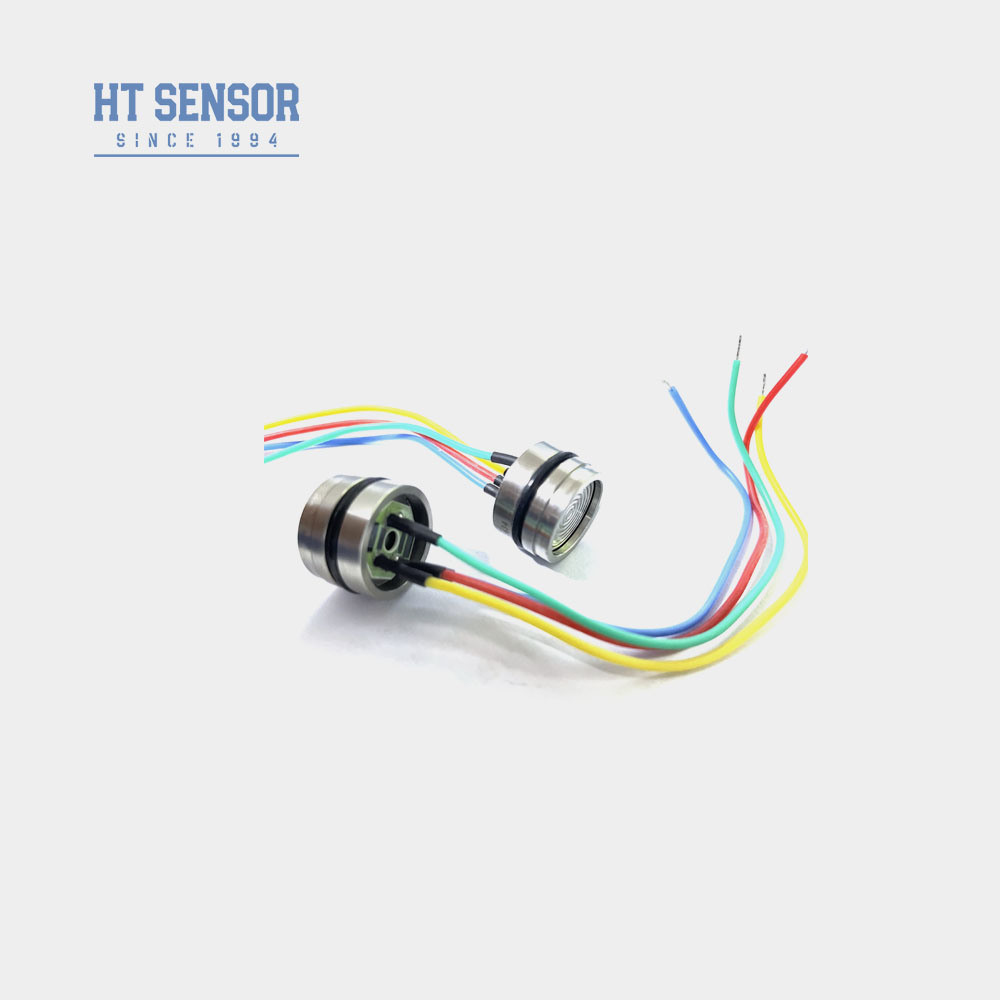

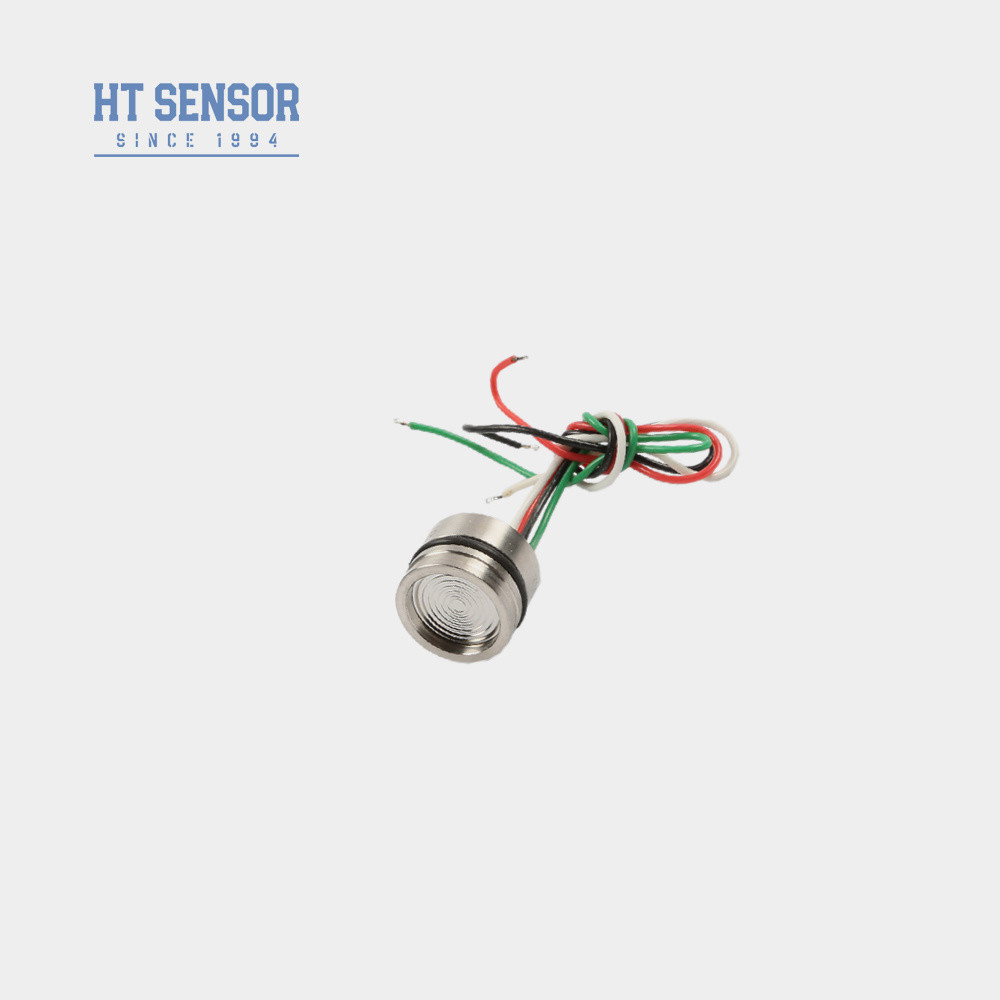

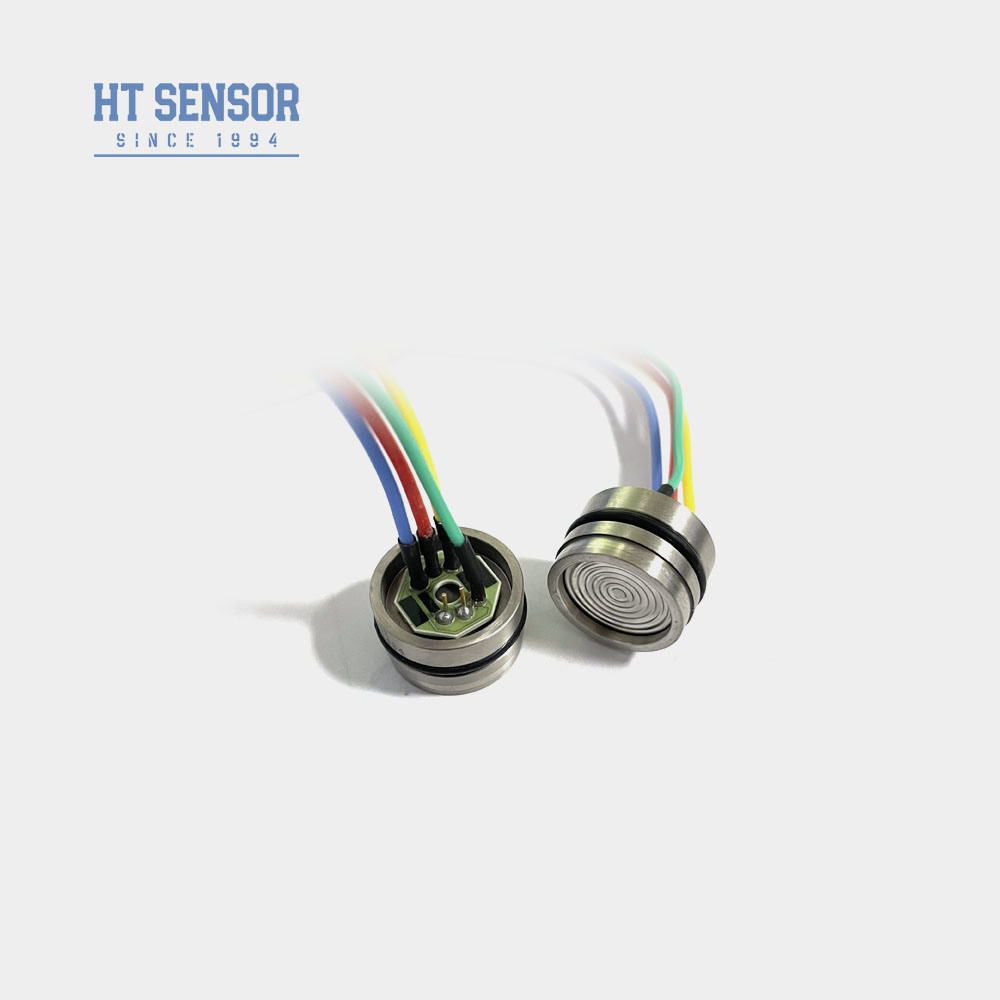

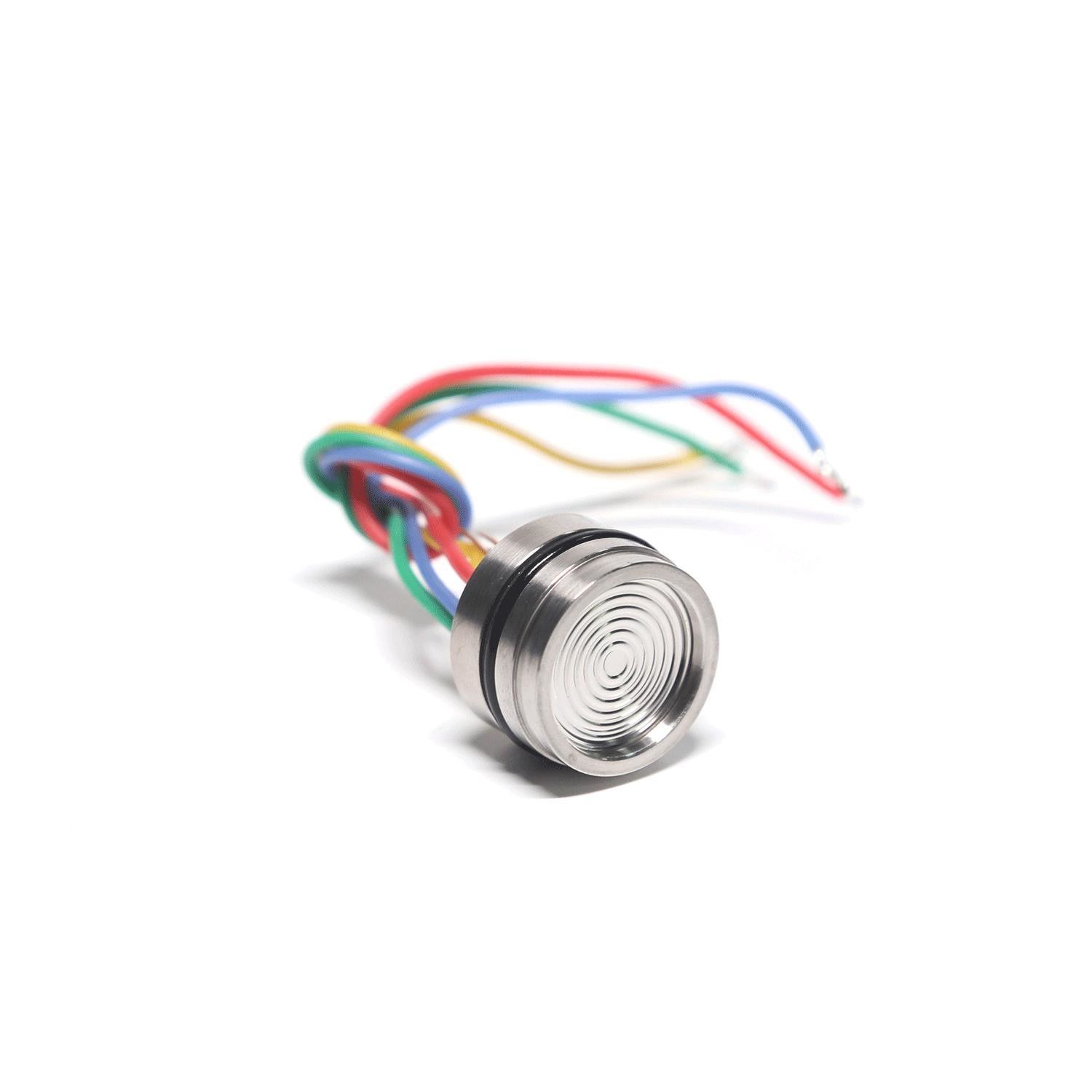

HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody

HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT19
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: HT19 Typ okablowania: Czteroprzewodowy
Medium pomiarowe: Gaz i ciecz Środek wypełniający: Olej silikonowy
Stabilność długoterminowa: 00,2% F.S./Rok Pakiet Transportowy: Karton
Specyfikacja: 19 mm Pochodzenie: Chiny
Kod Hs: 9026209090 Typ: Piezorezystancyjny czujnik ciśnienia
Dla: Przetwornik ciśnienia z rozproszonego krzemu Typ sygnału wyjściowego: Typ analogowy
Tworzywo: stal nierdzewna Personalizacja: Available OED / ODM

opis produktu

Opis produktu


Czujnik ciśnienia piezorezystancyjnego HT19

Wprowadzenie:
HT19 działa jako krzemowy czujnik ciśnienia piezorezystancyjnego, którego rdzeń składa się z wysoce stabilnego elementu krzemowego dyfuzyjnego. Skutecznie mierzy ciśnienie cieczy i gazów, przenosząc ciśnienie badanego medium na membranę krzemową za pośrednictwem membrany izolacyjnej i oleju silikonowego. Wszechstronność czujnika znajduje szerokie zastosowanie w sprężarkach powietrza i systemach chłodniczych.
 Cechy produktu2. Impedancja wejściowa: 3KΩ~6KΩ
1. Wykorzystanie zaawansowanej technologii i obudowy ze stali nierdzewnej 316L, a także materiały takie jak tytan i Hastelloy dla membrany
2. Zastosowanie obwodów grubowarstwowych do kompensacji temperatury i korekcji punktu zerowego                               3.
wyjątkowa niezawodność, powtarzalność i stabilnośćZastosowania
:2. Impedancja wejściowa: 3KΩ~6KΩ
2. Stosowany w różnych zakładach procesów przemysłowych, w tym naftowym, chemicznym, metalurgicznym, energetycznym i hydrologicznym
3. Używany w przemyśle morskim i lotniczym50±10
5. Wykorzystywany w aplikacjach kontroli procesów
Parametry elektryczne
:
1. Zasilanie: ≤2mA DC (Typowe 1,5mA DC)2. Impedancja wejściowa: 3KΩ~6KΩ
3. Impedancja wyjściowa: 2,5KΩ~6KΩ

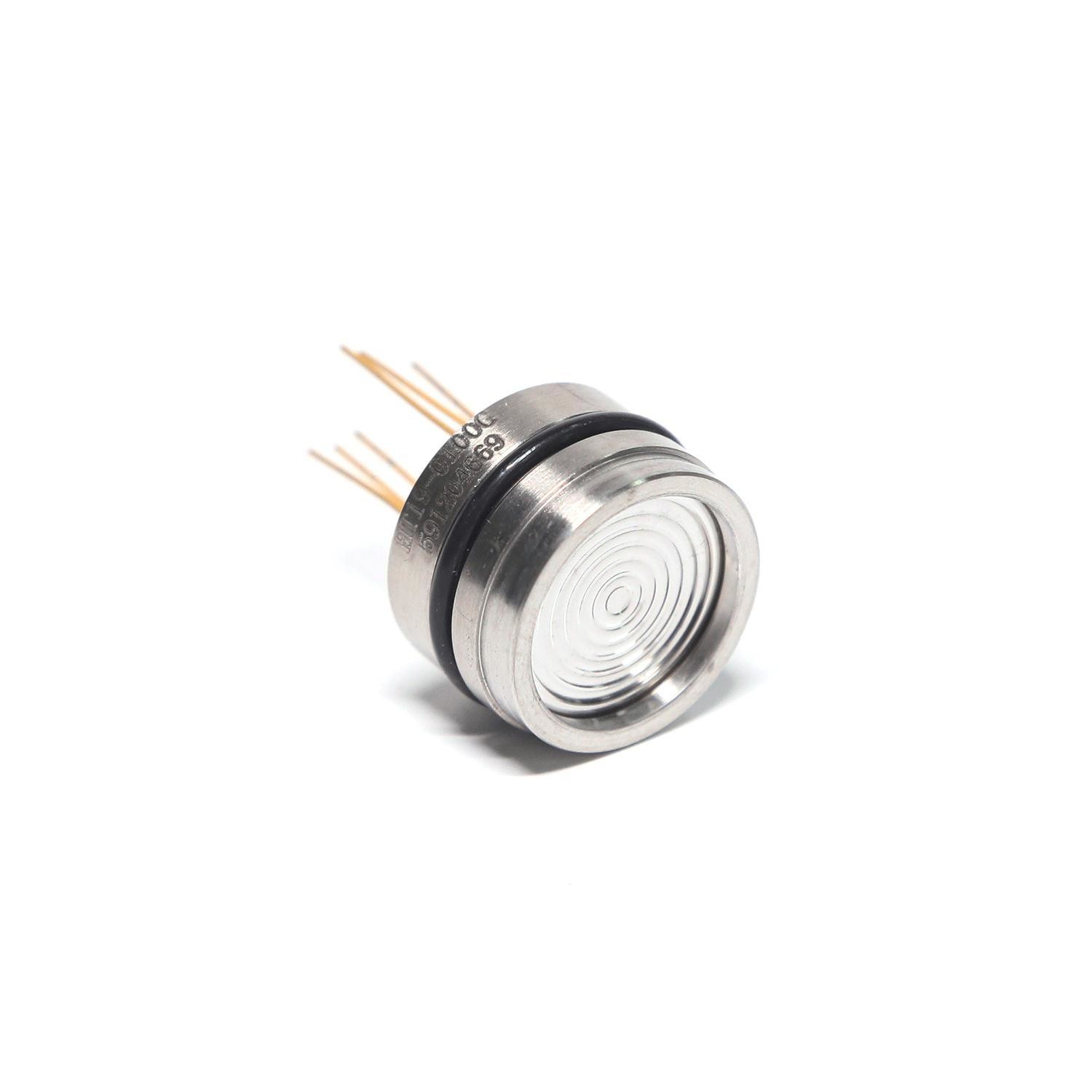

4. Połączenie elektryczne: Pozłacane piny Kovar lub przewody wysokotemperaturowe 100 mm.
Parametry wydajności:
Zakres
Wskaźnik (G)
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa Bezwzględny (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Uszczelniony (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS,
40MPaS, 60MPaS TypMaks.
  Jednostka Nieliniowość
±0,1550±10 %F.S Powtarzalność ≤20KPa
0,1  %F.S Wyjście zerowe ≤20KPa
0,050,1 %F.S Wyjście zerowe ≤20KPa
0±150±10 mV Wyjście zakresu ≤20KPa
≤20KPa50±10 ºC mV ≥35kPa ≤20KPa
ºC mV Błąd temperatury - zero ≤20KPa
±1 ºC Kompensacja temp. ≥35kPa ≤20KPa
ºC %F.S Kompensacja temp. ≤20KPa
±1 ºC Kompensacja temp. ≥35kPa ≤20KPa
ºC %F.S Kompensacja temp. ≤20KPa
0~50 ºC ≥35kPa Przyjąć mniejszą wartość spośród 3 razy pełnej skali lub 120MPa
ºC Temperatura pracy Przyjąć mniejszą wartość spośród 3 razy pełnej skali lub 120MPa
ºC Temperatura przechowywania Przyjąć mniejszą wartość spośród 3 razy pełnej skali lub 120MPa
ºC Dopuszczalne przeciążenie Przyjąć mniejszą wartość spośród 3 razy pełnej skali lub 120MPa
Ciśnienie rozrywające 5X pełnej skali
Długoterminowa stabilność 0,2 %
F.S/Rok Materiał membrany  316L
Rezystancja izolacji ≥200MΩ 100VDC
Wibracje Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz
Wstrząsy 100g,11ms
Czas reakcji ≤1ms
Uszczelka typu O-ring Pierścień nitrylowy lub pierścień fluorowy
Medium wypełniające Olej silikonowy
Waga około 20g
Parametry są testowane w następujących warunkach:    1,5mA @ 25°C Budowa zewnętrzna
typ1

typ2
Połączenie elektryczne i kompensacja HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 0
Przykłady wyboru HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 1

Wskazówki dotyczące zamawiania




HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 2






1. Zwróć uwagę na dopasowanie rozmiaru rdzenia i obudowy przetwornika podczas montażu, aby uzyskać
HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 3
wymaganą szczelność
2. Podczas montażu obudowy upewnij się, że jest ona ustawiona pionowo i wywieraj równomierny nacisk, aby uniknąć zakleszczenia lub uszkodzenia płyty kompensacyjnej.3. Jeśli mierzone medium nie jest kompatybilne z membraną rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia membrany.
5. Utrzymuj port ciśnieniowy rdzenia ciśnienia manometrycznego otwarty na atmosferę i zapobiegaj przedostawaniu się wody, pary wodnej lub mediów korozyjnych do  komory podciśnieniowej rdzenia.
6. W przypadku jakichkolwiek zmian w wyprowadzeniach pinów, należy odnieść się do etykiety na rzeczywistym rdzeniu.
Pytania i odpowiedzi
1. P: Jakie są cechy twoich przetworników czujników ciśnienia?

   Odp.: Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.

2. P: Czy mogę dostosować specjalne specyfikacje?
   Odp.: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.

Zapewniamy usługi OEM i ODM
3. P: Jaka jest twoja zdolność produkcyjna?     Odp.:

Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia sprawnej produkcji i harmonogramu dostaw
 dla modeli standardowych. Produkty niestandardowe mogą się różnić. 4. P: Jaki jest typowy okres dostawy?
    Odp.: Nasza gwarancja wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
 5~8 dni roboczych
 dla modeli standardowych. Produkty niestandardowe mogą się różnić.5. P: Jak wyceniane są produkty? Jakieś rabaty?    Odp.: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów

.
6. P: Jaka jest gwarancja na twoje produkty? I obsługa posprzedażna?
    Odp.: Nasza gwarancja wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.

HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 4

HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 5

HT19 Wydzielony czujnik ciśnienia krzemu i przetwornik ciśnienia czujnik poziomu wody 6

Etykietka:

czujnik ciśnienia z difusowanego krzemu,

Piezorezystancyjny krzemowy czujnik ciśnienia,

Czujnik różnicy ciśnień
