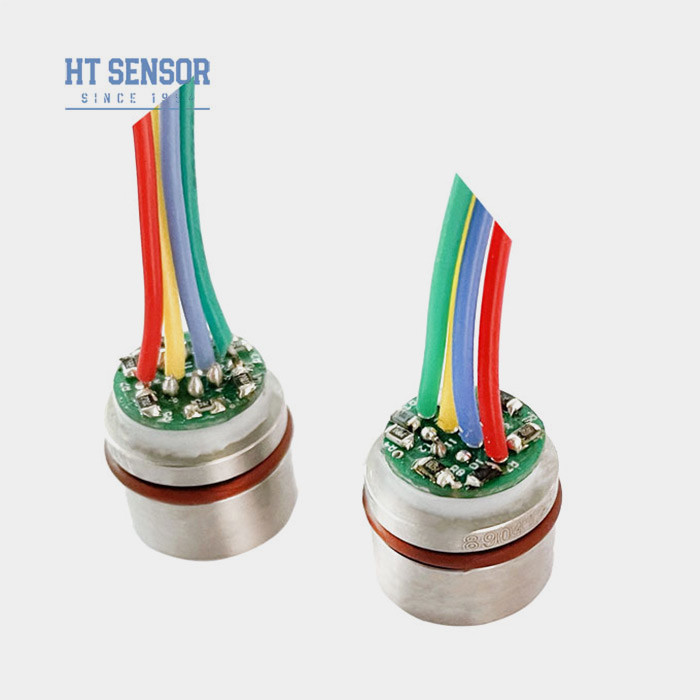

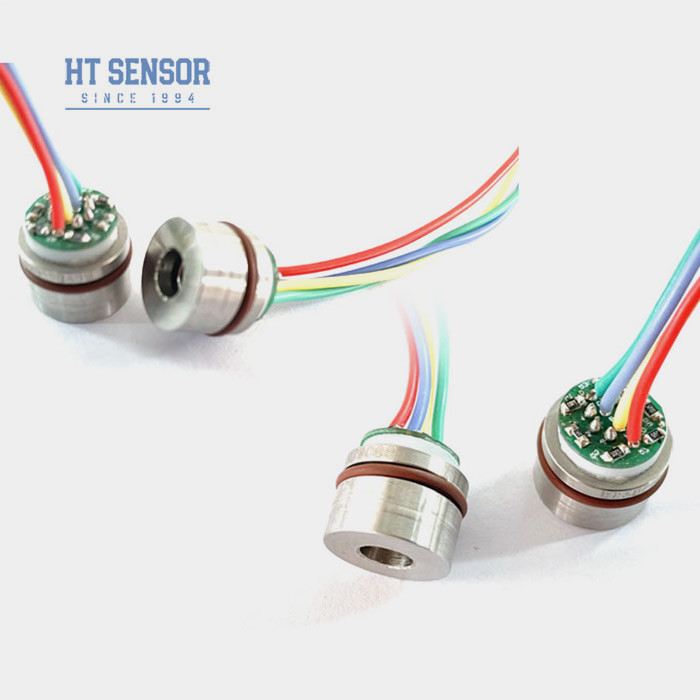

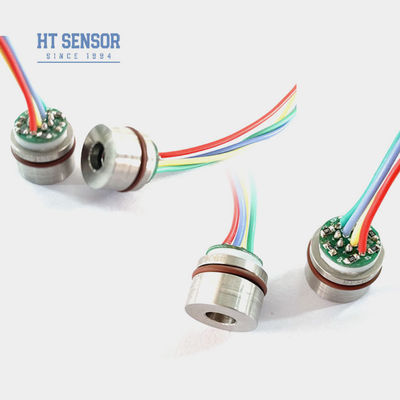

15mm silikonowy mini czujnik ciśnienia 10VDC czujnik poziomu piezoresystywnego ze stali nierdzewnej
Product Details
| Nr modelu: | HT15V | Typ wątku: | NIE |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Pomiar pomiarowy: | Gaz i ciecz |
| Zakres: | 0-350kpa~20MPa | Dostarczać: | 5-10 V prądu stałego |
| Słowa kluczowe: | Miniczujnik | Specyfikacja: | 15 mm |
| Znak firmowy: | HENGTONG | Typ: | mini silikonowy czujnik ciśnienia |
| Tworzywo: | Stal nierdzewna | Personalizacja: | Dostępne OEM i ODM |
| Podkreślić |
15 mm silikonowy mini czujnik ciśnienia,Silisium mini czujnik ciśnienia 10VDC,10VDC czujnik ciśnienia piezoresystywnego ze stali nierdzewnej |
||
Product Description
HT15V 15mm Mini Silisium z stali nierdzewnej czujnik ciśnienia 10VDC
HT15V PiezoresystywneSilikonCzujnik ciśnienia
Wprowadzenie 15 mm krzemowego czujnika ciśnienia:
V to krzemowy czujnik ciśnienia piezorezystywny z stałym napięciem zasilania i kontrolą wyjścia 10mv/V.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do dokładnego pomiaru ciśnienia cieczy i gazu.V krzemowy czujnik ciśnienia ma średnicę zaledwie 15 mm, należy do czujnika ciśnienia typu exquisite. Czujnik jest szeroko stosowany w różnych małych urządzeniach wymagających małych rozmiarów.Nasza firma może również podjąć specjalne dostosowanie na podstawie potrzeb użytkowników, takie jak czujniki ciśnienia wszystkich konstrukcji spawanych, szeroka kompensacja temperatury, wysoka niezawodność, czujniki anty-strzałowe i anty-wibracyjne, zwłaszcza dla broni i sprzętu obrony narodowej.
Cechy produktuo pojemności nieprzekraczającej 10 W:
- Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
- Szeroki zakres pomiarów 0~350KPa~60MpaS
- Wysoka niezawodność i doskonała stabilność
- Wyposażenie w napięcie stałe
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
- Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
- Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | |||||
| Zakres pomiaru | Rozmiar (G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | 100±1 | 100±2 | mV | ||
| Zero Ofset Temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Całkowita temp. Drift | ± 0.8 | ±2 | % F.S. | ||
| Kompensowana czasowa. | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 20 g | ||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | |||||
| Projekt budowy | |
| Wymiar |  |
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1. W zespole należy zwrócić uwagę na rozmiar łupki rdzenia i nadajnika, aby współpracować, aby osiągnąć wymóg szczelności
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i równomiernie wywiera nacisk, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli materiał badany nie jest kompatybilny z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikać naciśnięcia przepukliny czujnika ręką lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepukliny i uszkodzenia rdzenia.
5. Utrzymać wejście ciśnienia komory ciśnienia ujemnego czujnika ciśnienia miernika otwarte na atmosferę w celu zapobiegania powstawaniu wody,Pary wodne lub środki żrące przed wejściem do komory ciśnienia ujemnego rdzenia miernika ciśnienia.
6Jeśli istnieje jakaś szpilka zmiana, proszę zgodnie z etykietą na rzeczywistym przewodniku do odniesienia.
