Pomiar poziomu ze stali nierdzewnej z kołnierzem, czujnik poziomu z obciążnikiem, przetwornik ciśnienia
Product Details
| Dokładność: | 0,5% FS | Materiał: | Stal nierdzewna |
|---|---|---|---|
| Zakres pomiaru: | 0~10m...400m | Sygnał wyjściowy: | 4-20mA |
| Zasilanie: | DC24V | Nazwa produktu: | Czujnik poziomu ścieków |
| Poziom ochrony: | IP68 | Model: | BH93420-WS |
| Podkreślić |
stainless steel level sensor,flange weight swage pressure transmitter,level measurement pressure sensor |
||
Product Description
Pomiar poziomu ze stali nierdzewnej z czujnikiem poziomu kołnierzowego, przetwornikiem ciśnienia
BH-WS Czujnik poziomu ścieków
Wprowadzenie:
Czujnik poziomuBH93420-WSwykorzystuje precyzyjny element czujnikowy krzemowy piezorezystancyjny umieszczony w stali nierdzewnej 316L dla maksymalnej odporności na korozję. Zaprojektowany do trudnych zastosowań pomiaru cieczy, niezawodnie monitoruje poziomy cieczy w:
- Oczyszczalnie ścieków: Zbiorniki osadu, komory fermentacyjne, klarowniki
- Przetwórstwo chemiczne: Zbiorniki ałunu, zbiorniki magazynowania chemikaliów, zawiesina wapna
- Przemysłowe magazynowanie: Zbiorniki oleju, studzienki ściekowe, zbiorniki wody
Dzięki swojej w pełni spawalnej konstrukcji i uszczelnionej elektronice ten wytrzymały przetwornik wytrzymuje agresywne media, zachowując jednocześnie długotrwałą stabilność - co czyni go idealnym do zanieczyszczonych lub ściernych cieczy.
Cechy produktu:
- Specjalnie zaprojektowany do trudnych warunków
- Oznaczenie przeciwwybuchowe: ExiaIICT6
- Wysoka ochrona: IP68
- Pełna konstrukcja ze stali nierdzewnej 316L z doskonałą odpornością na korozję
- Wysoka precyzja i dobra stabilność
Zastosowania:
- Kompatybilny z cieczami 316LSS, niekorozyjnymi
- Monitorowanie poziomu oleju w zbiornikach oleju napędowego, zbiornikach paliwa i innych pojemnikach na paliwo
- Pomiar poziomu w zanieczyszczonych cieczach, takich jak zbiorniki osadu, klarowniki, komory fermentacyjne, zbiorniki ałunu, zbiorniki magazynowania chemikaliów, studzienki ściekowe i zbiorniki wody
| Parametry wydajności | |
| Zakres pomiarowy | 0~10m…400m |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie hermetyczne |
| Przeciążenie | ≤ 2X zakres znamionowy |
| Dokładność @ 25ºC | ±0,25% (typ.) ±0,5% (maks.) |
| Powtarzalność | ±0,03% (typ.) ±0,05%FS (maks.) |
| Histereza | ±0,03% (typ.) ±0,05%FS (maks.) |
| Długoterminowa stabilność | ±0,2%FS/rok (maks.) |
| Dryft temperatury zerowej | ±0,01%FS/ºC (>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Dryft temperatury zakresu | ±0,01%FS/ºC (>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Temperatura kompensacji | -10-80ºC |
| Temperatura pracy | -20~100ºC |
| Temperatura przechowywania | -30~100ºC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiał obudowy | Stal nierdzewna 316L |
| Materiał membrany | Stal nierdzewna 316L |
| Rezystancja izolacji | >=100MΩ@100VDC |
| Stopień ochrony przeciwwybuchowej | ExiaIICT6 |
| Stopień ochrony | IP67, IP68 |
| Uszczelka O-ring | Guma fluorowa |
| Waga | ~2,1 kg (bez kabla) |
| Materiał kabla | Polietylen, poliuretan, teflon |

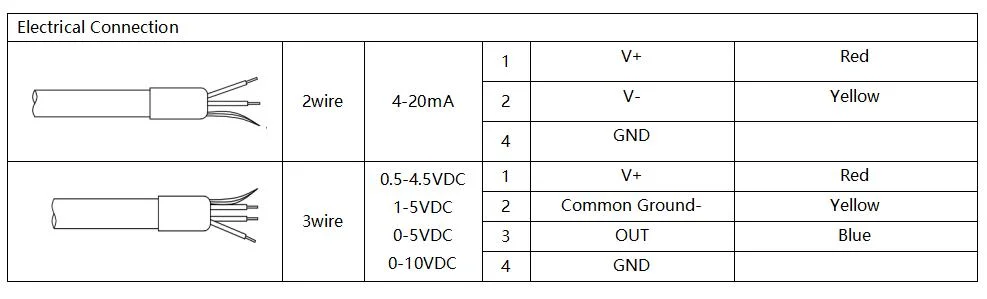

| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 przewody |
| 0~10/20mA | 3 przewody |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

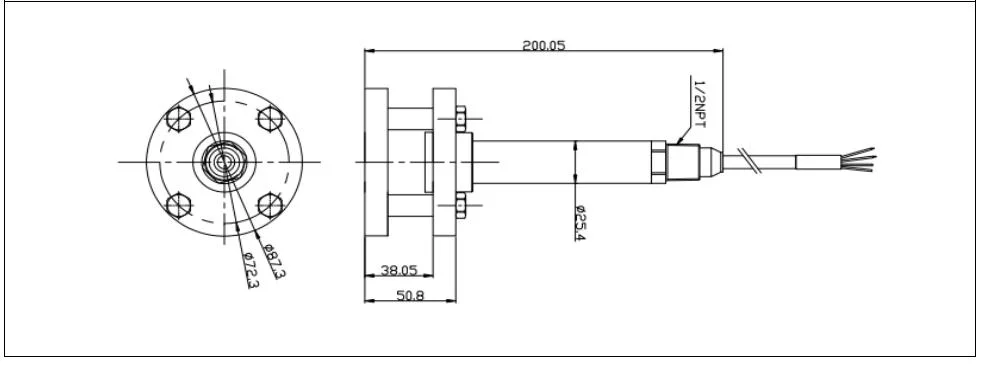

| Budowa zewnętrzna |
1. Podczas wyboru należy upewnić się, że mierzone medium jest kompatybilne z elementami produktu, które mają z nim kontakt.
2. Należy określić gęstość mierzonego medium.
3. W przypadku silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych, prosimy o podanie szczegółów naszej firmie i wskazanie tego w zamówieniu.
4. Aby zapewnić niezawodne działanie produktu, zaleca się, aby użytkownicy instalowali na miejscu urządzenia ochrony odgromowej i zapewnili niezawodne uziemienie produktu i zasilania.
| Przewodnik po zamówieniach | ||||||||
| BH | Kod | Budowa zewnętrzna | ||||||
| WS | Przetwornik ciśnienia | |||||||
| Zakres pomiarowy | 0~10m…400m(H2O) | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Typ ciśnienia | |||||||
| G | Ciśnienie manometryczne | |||||||
| A | Ciśnienie bezwzględne | |||||||
| S | Ciśnienie odniesienia hermetycznego | |||||||
| Kod | Materiał kabla | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
| C3 | PTFE | |||||||
