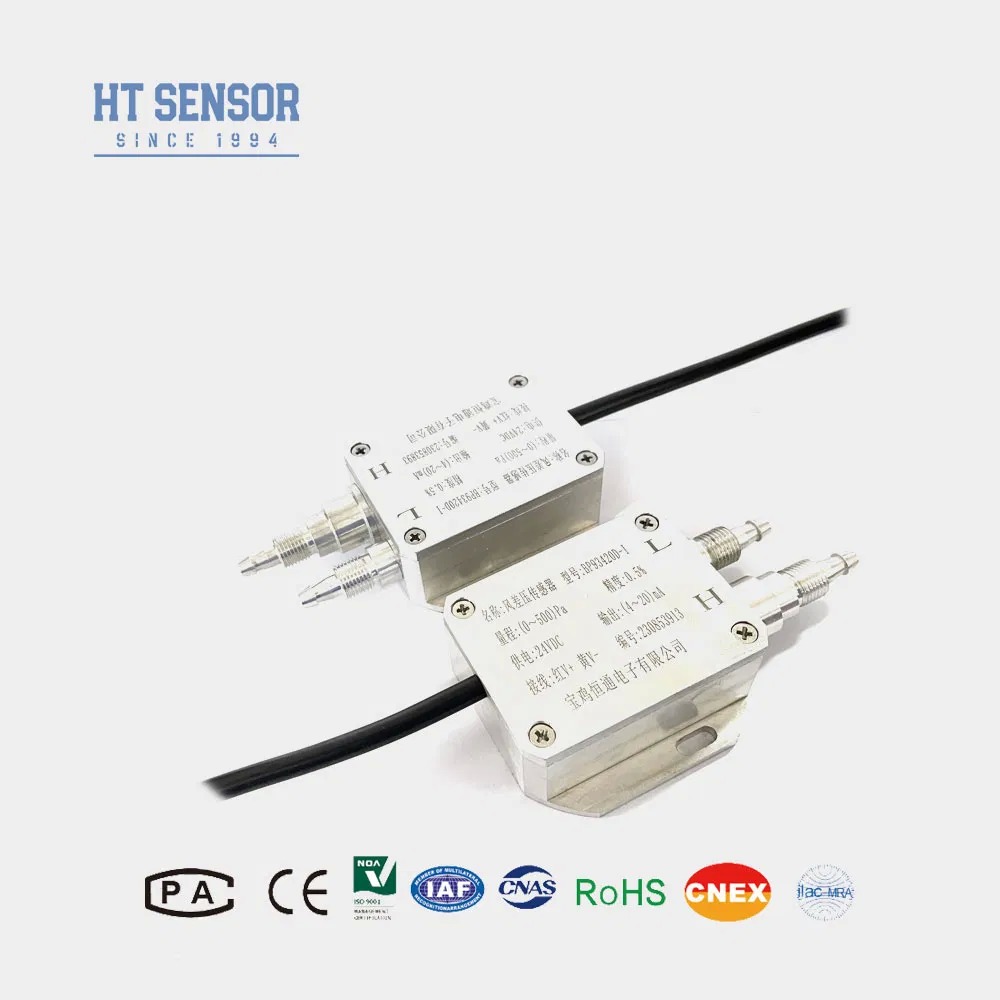

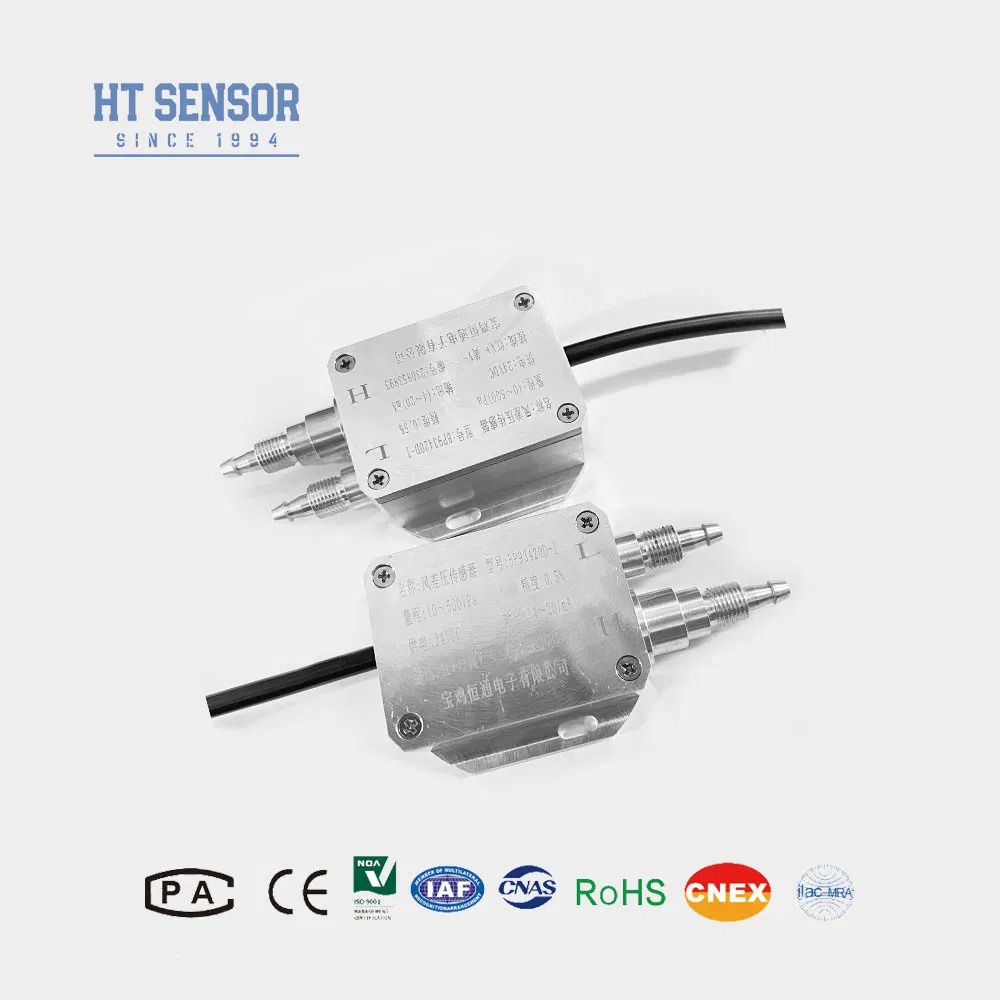

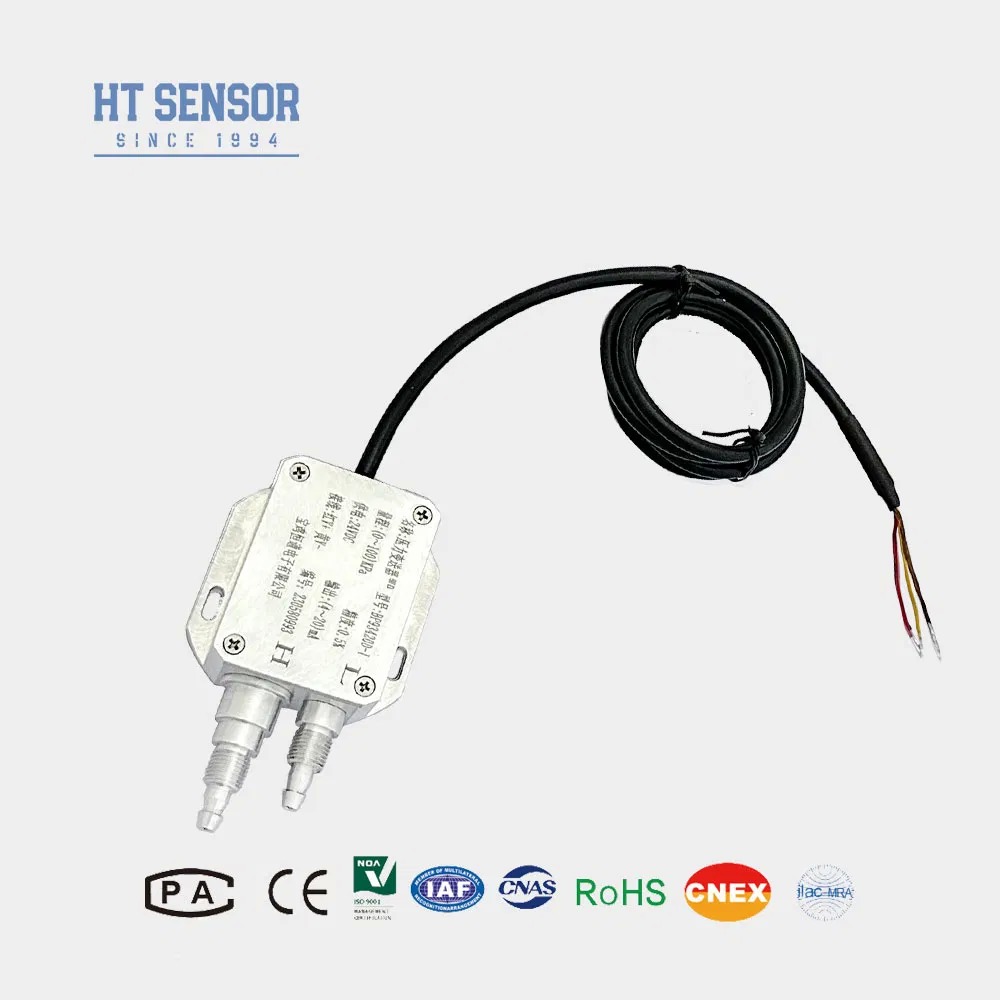

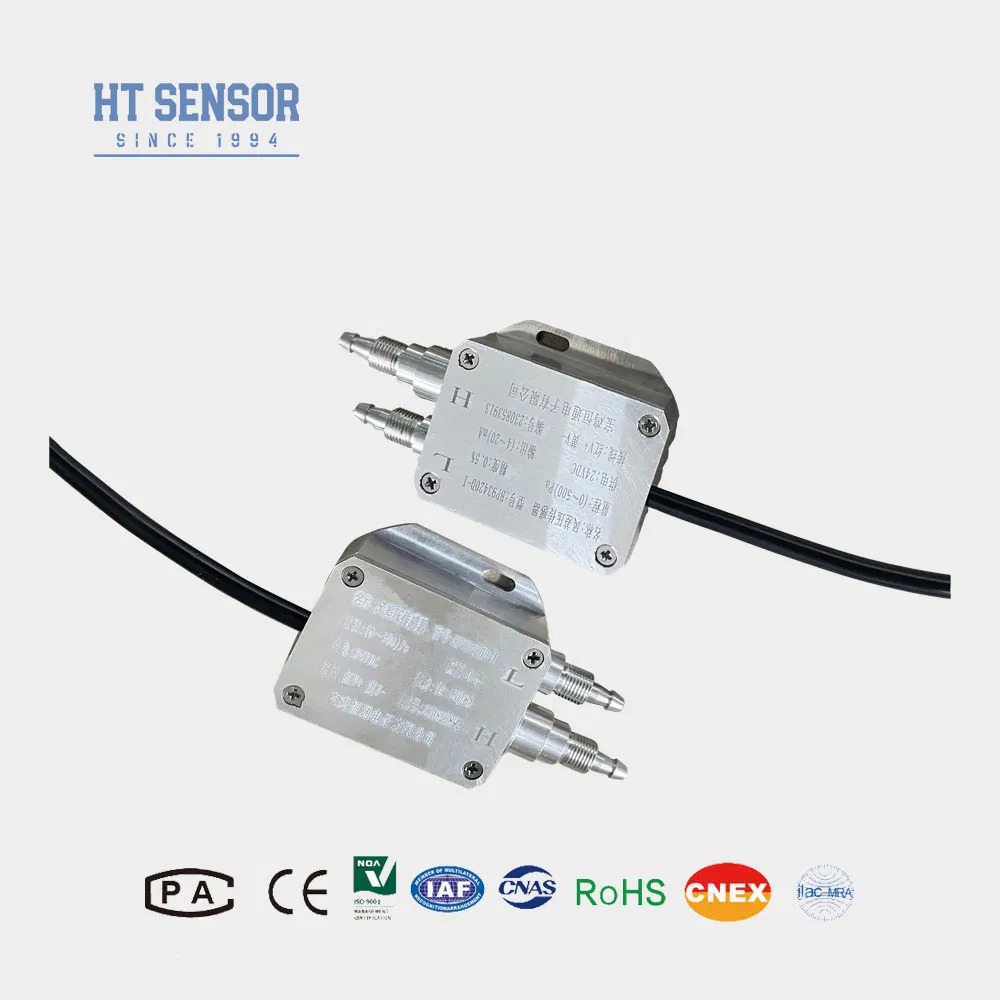

Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych

BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications
BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications BP93420D-I Differential Pressure Transmitter with 0.25% Accuracy IP65 Protection and Stainless Steel Structure for Industrial Applications
Podstawowe informacje
Orzecznictwo: CE
Minimalne zamówienie: 1
Cena: 25
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nr modelu: BP93420D-I Medium pomiarowe: gaz
Stopień dokładności: 0,25% Zakres ciśnienia: 0-10kpa...~2MPa
Ocena IP: IP65 Typ ciśnienia: Różnica ciśnień
Nitka: M10 * 1 lub dostosowane Materiał kablowy: Chlorek winylu
Zakres pomiarowy: 0-500Pa...~200kPa Temperatura pracy: -30°C~80°C
Temperatura przechowywania: -40°C~100°C Materiał obudowy: 304316L
Materiał membrany: 316L Waga: ~0,2 kg
Sygnał wyjściowy: 4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0,5 ~ 4,5 V
Podkreślić:

Przetwornik różnicy ciśnień o dokładności 0

,

25%.

,

Czujnik ciśnienia o stopniu ochrony IP65

opis produktu

Przetwornik ciśnienia różnicowego BP93420DI
Przetwornik ciśnienia różnicowego BP93420DI dokładnie mierzy ciśnienie różnicowe za pomocą chipa czujnika z mostkiem Wheetstone'a. Gdy ciśnienie różnicowe działa na karbowane membrany po obu stronach, sygnał wyjściowy utrzymuje precyzyjną liniową zależność z różnicą ciśnień. Ten przemysłowy czujnik jest specjalnie zaprojektowany do zastosowań związanych z testowaniem suchego powietrza w różnych gałęziach przemysłu.
Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 0 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 1 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 2 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 3 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 4
Kluczowe cechy
  • Konstrukcja ze stali nierdzewnej do kompaktowego montażu
  • Rygorystyczna kompensacja temperatury i przesiewanie starzenia dla niezawodnego działania
  • Elastyczne opcje interfejsu elektrycznego: wtykane lub bezpośrednie okablowanie
Zastosowania przemysłowe
  • Pomiar ciśnienia różnicowego dla gazów i cieczy w systemach rurociągowych
  • Monitorowanie procesów przemysłowych w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym i hydrologicznym
  • Pomiar ciśnienia dla rurociągów i komór pieców
Parametry wydajności
Zakres pomiarowy 0-500Pa...~200kPa
Typ ciśnienia Ciśnienie różnicowe
Przeciążenie jednostronne ≤3 razy zakresu znamionowego
Ciśnienie statyczne Minimalna wartość między 5-krotnością zakresu znamionowego lub 7 MPa
Dokładność @ 25°C ±0,25% (typ.) ±0,5% (maks.)
Powtarzalność ±0,03% (typ.) ±0,05%FS (maks.)
Histereza ±0,03% (typ.) ±0,05%FS (maks.)
Długoterminowa stabilność ±0,5%F.S/rok (≤200KPa) ±0,2%F.S/rok (>200KPa)
Dryf zerowy temperatury ±0,01%FS/°C (>100KPa), ±0,02%FS/°C (≤100Kpa)
Dryf zakresu temperatury ±0,01%FS/°C (>100KPa), ±0,02%FS/°C (≤100Kpa)
Temperatura kompensacji 0-50°C (0-10KPa, 0-20KPa), 0-70°C, -10-70°C
Temperatura pracy -30°C~80°C
Temperatura przechowywania -40°C~100°C
Wibracje 10g, 55Hz ~ 2kHz
Materiał obudowy 304,316L
Materiał membrany 316L
Rezystancja izolacji 100MΩ 100VDC
Stopień ochrony przeciwwybuchowej Iskrobezpieczny i przeciwwybuchowy
Stopień ochrony IP65
Waga ~0,2kg
Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 5
Specyfikacje sygnału wyjściowego
Sygnał wyjściowy Napięcie zasilania Typ wyjścia
4~20mA 12~30VDC 2/3/4-przewodowy
0~10/20mA 3-przewodowy
0/1~5V
0,5~4,5V		 5VDC
Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 6 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 7 Przekaźnik ciśnienia różnicowego BP93420D-I z dokładnością 0,25% Ochrona IP65 i konstrukcja ze stali nierdzewnej dla zastosowań przemysłowych 8
Wytyczne dotyczące instalacji
  • Sprawdzić zgodność mierzonego medium z częściami mającymi kontakt z produktem
  • Zainstalować trójzaworowy manifold między punktem pomiarowym a przetwornikiem w celu równomiernego przykładania ciśnienia
  • Ustawić interfejsy ciśnieniowe poziomo, aby zminimalizować wpływ lokalizacji instalacji
  • Określić specjalne wymagania (wibracje, zakłócenia elektromagnetyczne itp.) podczas zamawiania
Przewodnik zamawiania
Komponent Kod Opis
Przetwornik ciśnienia BP93420XX Model bazowy
Konstrukcja obrysu DII Przetwornik ciśnienia różnicowego
Zakres pomiarowy 0-10KPa...~2MPa
Zasilanie D1 24VDC
Zasilanie D2 5VDC
Zasilanie D3 Inne
Sygnał wyjściowy S1 4~20mADC
Sygnał wyjściowy S2 1~5VDC
Sygnał wyjściowy S3 0~5VDC
Sygnał wyjściowy S4 0~10mADC
Sygnał wyjściowy S5 0~20mADC
Sygnał wyjściowy S6 0~10VDC
Sygnał wyjściowy S7 0,5~4,5VDC
Przyłącze ciśnieniowe J1 M20×1,5 Gwint męski
Przyłącze ciśnieniowe J2 G1/2 Gwint męski
Przyłącze ciśnieniowe J3 G1/4 Gwint męski
Przyłącze ciśnieniowe J4 1/2 NPT Gwint męski
Przyłącze ciśnieniowe J5 Inne
Przyłącze elektryczne B1 Hirschmann
Przyłącze elektryczne B2 Wtyk PG7
Przyłącze elektryczne B3 Uszczelniony kabel wyjściowy
Przyłącze elektryczne B4 Inne
Typ ciśnienia D Ciśnienie różnicowe
Często zadawane pytania
Jakie są cechy Państwa przetworników ciśnienia?
Wysoka precyzja, trwałość i doskonała wydajność. Dostępna personalizacja.
Czy mogę dostosować specjalne specyfikacje?
Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Oferujemy usługi OEM i ODM.
Jaka jest Państwa zdolność produkcyjna?
Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 przetworników ciśnienia miesięcznie, dzięki czemu jesteśmy w stanie w pełni zaspokoić potrzeby dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym działem sprzedaży w celu zapewnienia płynnego harmonogramu produkcji i dostaw.
Jaki jest typowy okres dostawy?
5-8 dni roboczych dla standardowych modeli. Produkty niestandardowe mogą się różnić.
Jak wyceniane są produkty? Czy są jakieś rabaty?
Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
Jaka jest gwarancja na Państwa produkty? A obsługa posprzedażna?
Nasz okres gwarancji wynosi 24 miesiące od daty wysyłki, a nasz dział obsługi posprzedażnej odpowie na Państwa pytania w ciągu 24 godzin, zdalne instrukcje przez sieć komputerową są zawsze dostępne.
