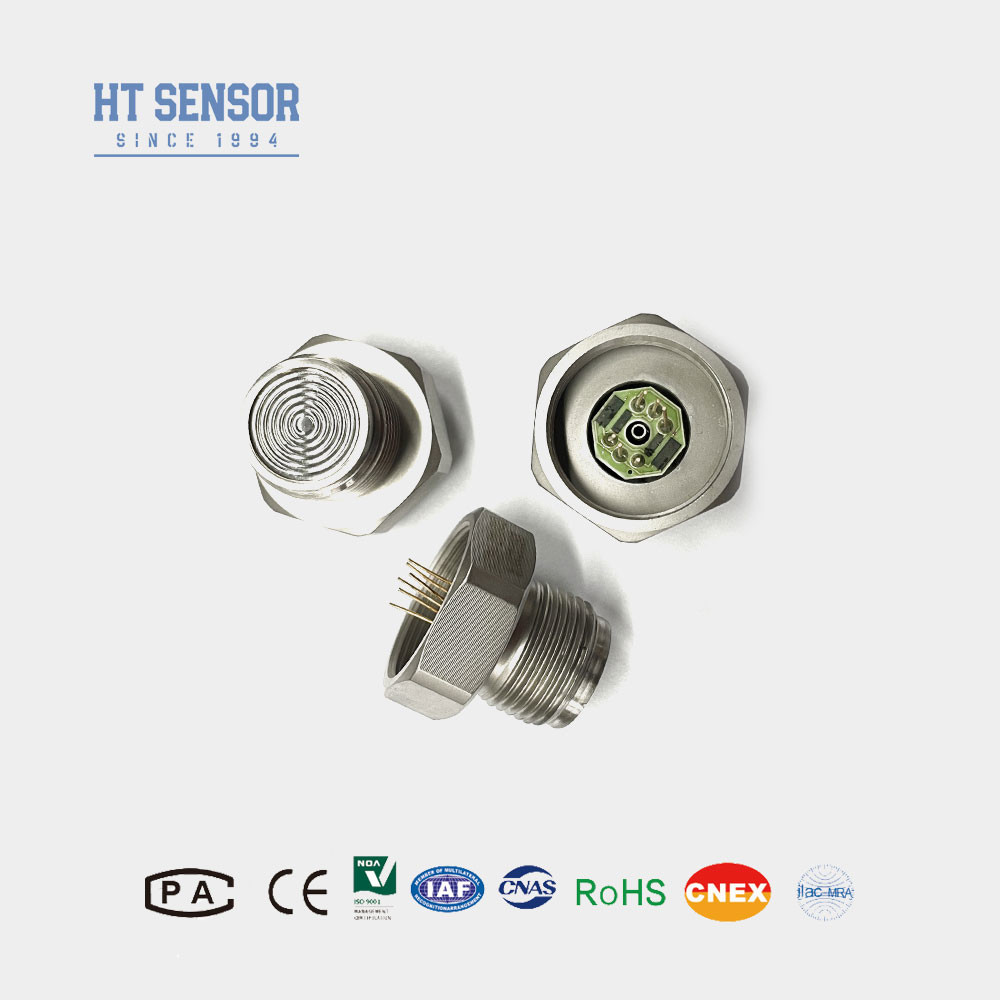

Struktura przepływowa przepływowa czujnik ciśnienia krzemowego dla łatwego czyszczenia i wysokiej niezawodności

Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT24
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Szczegóły informacji
Model nr.: HT24 Nitka: G1/2 M20*1,5 1/2NPT
Środek pomiarowy: Gaz i ciecz Zakres: 0-10 kpa ~ 20 mpa
Władza: 1,5 mA Znak towarowy: HENGTONG
Pochodzenie: Baoji, Chiny Rodzaj: Piezorezystancyjny czujnik ciśnienia spłukiwania
Do: Przekaźnik ciśnienia Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna 316L Dostosowanie: OEM
Podkreślić:

Wysokiej niezawodności czujnik ciśnienia krzemowego

,

Sterownik ciśnienia krzemowego

,

Łatwo czyszczone czujniki ciśnienia krzemowego


opis produktu

Struktura przepływowa przepływowa czujnik ciśnienia krzemowego dla łatwego czyszczenia i wysokiej niezawodności

HT24 Silkonowy czujnik ciśnienia piezoresystywnego

Wprowadzenie czujnika ciśnienia krzemowego z przepływem przewodu:



HT24 to czujnik ciśnienia diafragmy z wysoko stabilnym, rozproszonym układem krzemowym, który nie wchodzi w bezpośredni kontakt z medium pomiarowym.Ciśnienie jest przenoszone na czuły chip poprzez błonę otworu ze stali nierdzewnej i uszczelnienie oleju silikonowego. Produkt ten jest płaską strukturą przewodu z nicią, G1/2 M20* 1.5 1/2NPT jest najczęściej stosowaną nicią. Łatwe w czyszczeniu, wysoka niezawodność. Nadaje się do żywności, zdrowia i innych gałęzi przemysłu.


Cechy produktuz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:

  • Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przepony.
  • Korzystanie z obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta.
  • wyjątkowa niezawodność, powtarzalność i stabilność.
  • Wypłucz strukturę przepony, dzięki czemu będzie łatwo ją oczyścić.
Wydajność elektrycznaz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa: 2,5KΩ~6KΩ
  • Impedancja wyjściowa: 2,5KΩ~6KΩ
  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 55 g
Parametry są badane w następujących warunkach: 1,5 mA @25°C

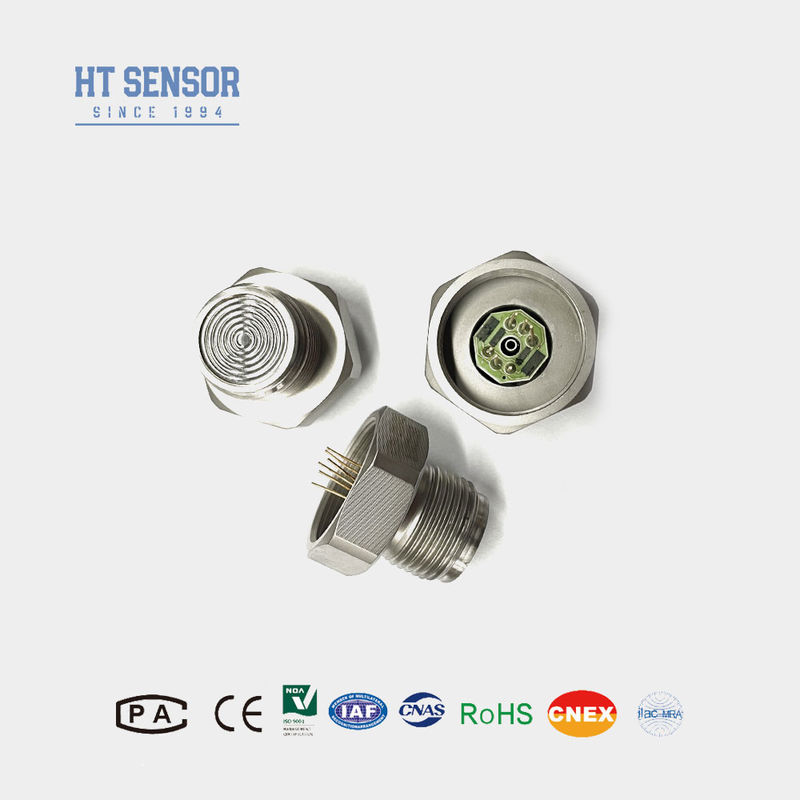

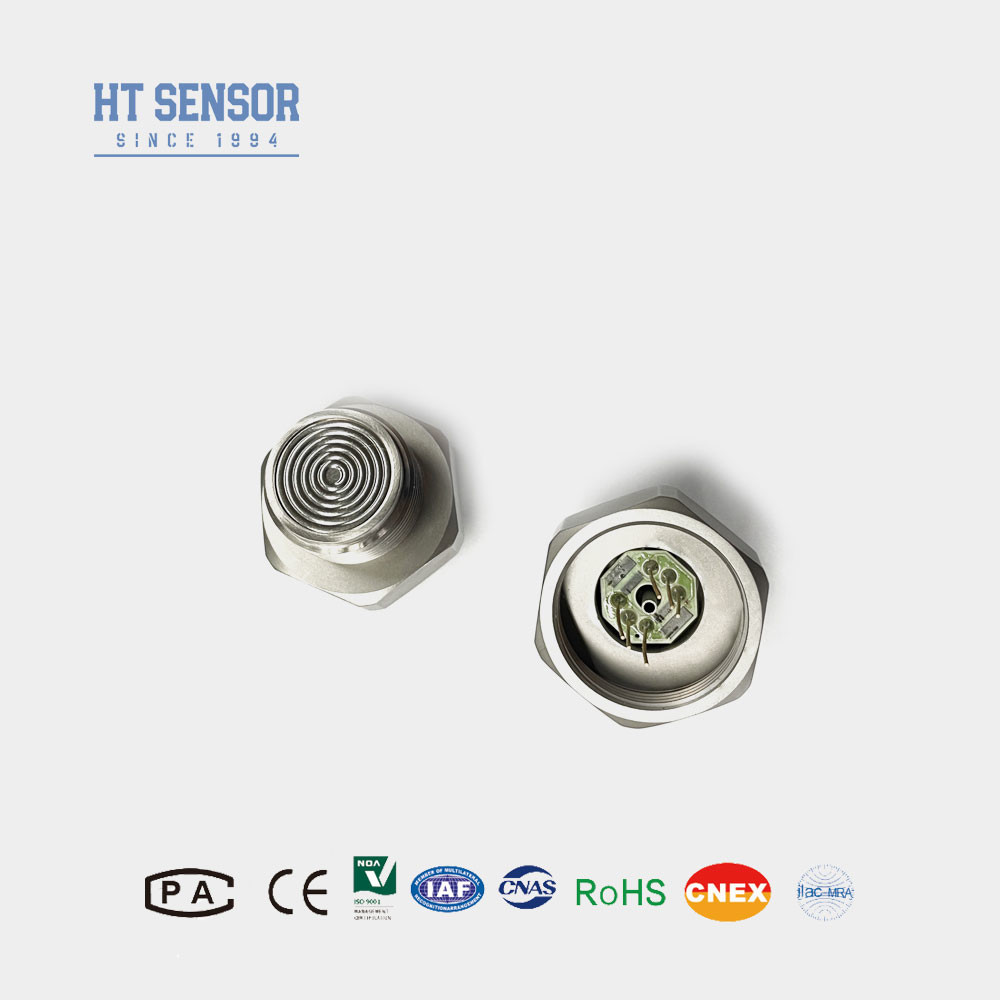

   Struktura przepływowa przepływowa czujnik ciśnienia krzemowego dla łatwego czyszczenia i wysokiej niezawodności 0Struktura przepływowa przepływowa czujnik ciśnienia krzemowego dla łatwego czyszczenia i wysokiej niezawodności 1
Projekt budowy
Wymiar

Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip

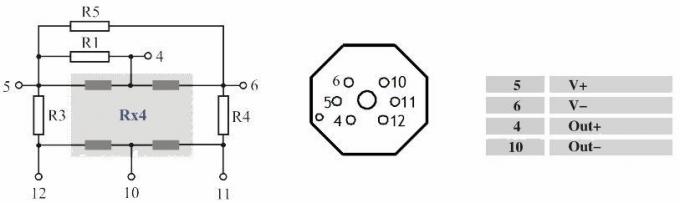

Połączenie elektryczne i rekompensata
Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip




Przykłady wyboru
Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip
Wskazówki dotyczące zamawiania
  • 1Podczas montażu należy zwrócić uwagę na koordynację pomiędzy rozmiarem rdzenia a obudową nadajnika w celu osiągnięcia wymaganej szczelności.
  • 2W procesie montażu powłoki, aby zapewnić pionowe wyrównanie i jednolite ciśnienie, aby uniknąć utknęła lub uszkodzenia płyty kompensacyjnej.
  • 3Jeżeli materiał badany nie jest kompatybilny z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
  • 4. Unikać naciśnięcia przepukliny czujnika ręką lub ostrymi przedmiotami, aby nie uszkodzić rdzenia z powodu deformacji lub przebicia przepukliny.
  • 5. Utrzymać ciśnienie miernika ciśnienia w otwartym jamie do atmosfery, zapobiegać wodzie, parze lub korozyjnym środkom do komory rdzenia miernika ciśnienia ujemnego.6Jeśli istnieje jakaś szpilka zmiana, proszę zgodnie z etykietą na rzeczywistym przewodniku do odniesienia.
