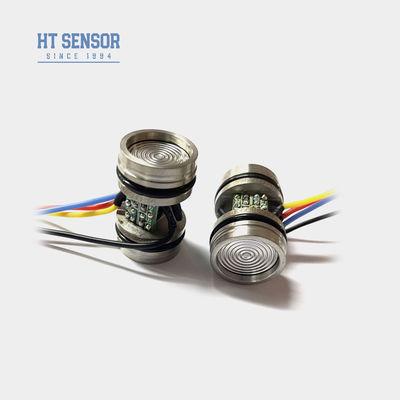

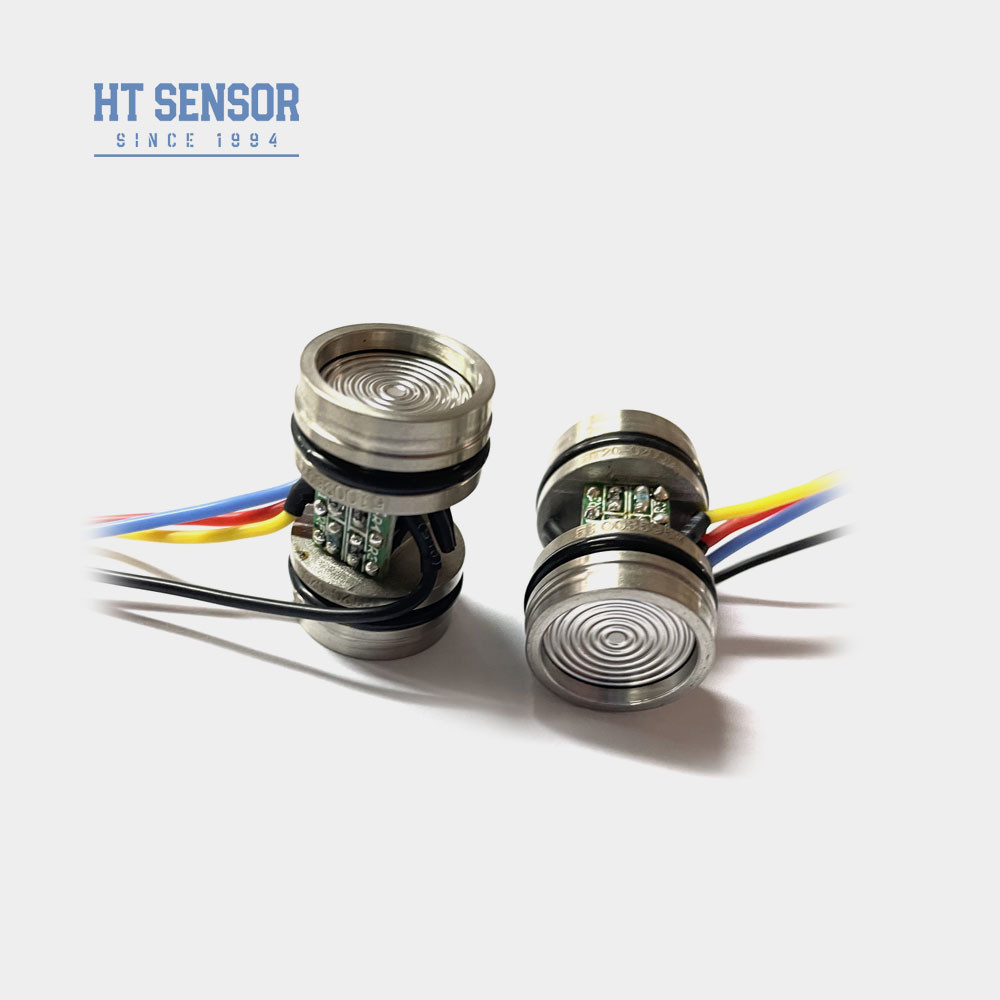

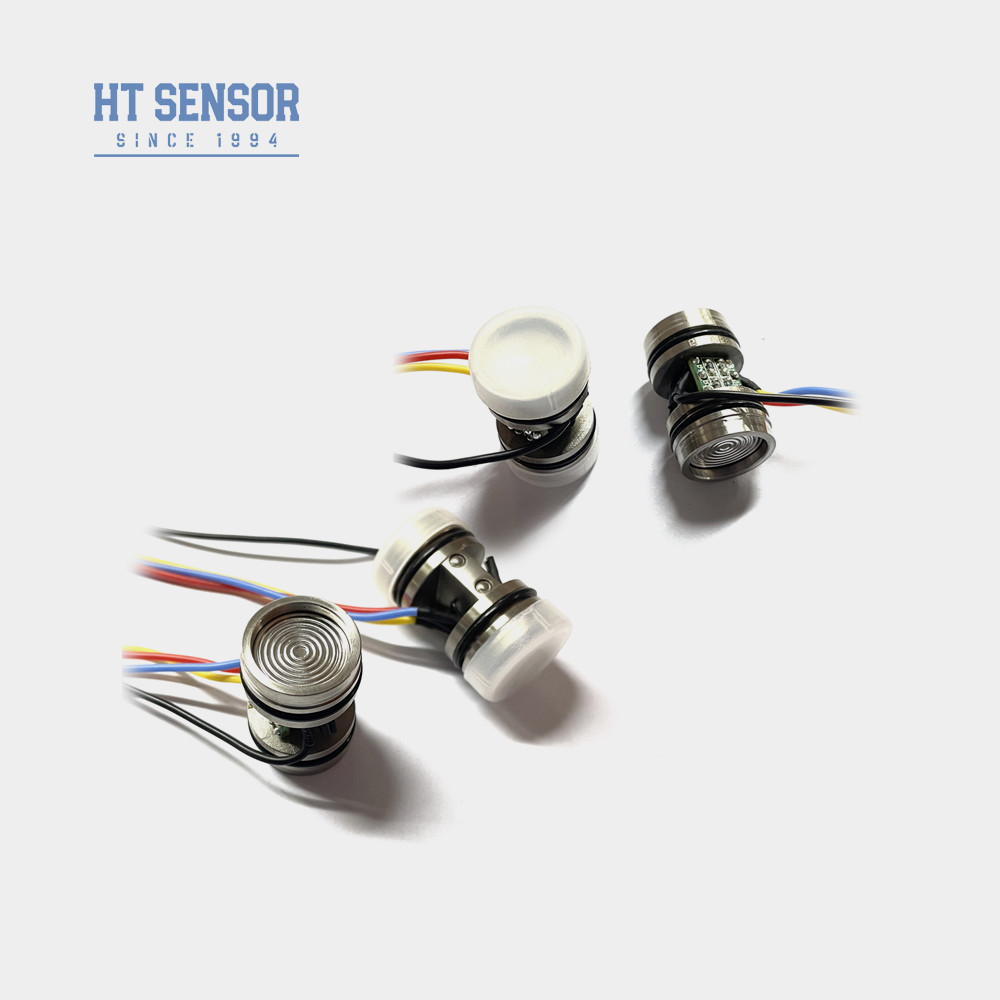

HT20 czujnik ciśnienia różnicowego
Wprowadzenie różnicowego czujnika ciśnienia z krzemu:
HT20 różnicowy czujnik ciśnienia krzemowego jest piezorezystywnym czujnikiem ciśnienia różnicowego z krzemu z rdzeniem z bardzo stabilnego rozproszonego pierwiastka krzemu.obudowa ze stali nierdzewnej, a ciśnienie jest przesyłane przez stalowyW przypadku, gdy nie jest to możliwe, należy poddać kontrolę przewodu, w tym diafragmy i uszczelnionego oleju krzemowego do czułego chipa.bezpośrednio kontaktują się ze środkiem pomiarowym, tworząc strukturę w pełni stałego stanu dlapomiar ciśnienia umożliwiający dokładne pomiar ciśnienia różnicowego.Dlatego produkt ten może być stosowany w różnych sytuacjach, które wymagająpomiar ciśnienia różniczkowego, w tym środowisk surowych i korozyjnych.
Cechy produktuz różnicowym czujnikiem ciśnienia z krzemu:
- Stabilna i niezawodna wydajność
- Wysoka odporność na ciśnienie statyczne
- Efektywność kosztowa
- Wykorzystuje pierwiastkowy pierwiastkowy pierwiastek o napłonie oleju
Wydajność elektrycznaz różnicowym czujnikiem ciśnienia z krzemu:
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościz różnicowym czujnikiem ciśnienia z krzemu: |
| Zakres pomiaru |
10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| |
Rodzaj |
Maksymalnie |
Jednostka |
| Liniowość |
± 0.15 |
± 0.3 |
% F.S. |
| Powtarzalność |
0.05 |
0.1 |
% F.S. |
| Hysteresa |
0.05 |
0.1 |
% F.S. |
| Zerowy wynik offsetowy |
0± 1 |
0±2 |
mV |
| Produkcja na pełną skalę |
≤ 20KPa |
50±10 |
50±30 |
mV |
|
| ≥ 35 kPa |
100±10 |
100±30 |
mV |
|
| Zero Ofset Temp. Drift |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Całkowita temp. Drift |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Kompensowana czasowa. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura pracy |
-20~80 |
oC |
|
| Temperatura przechowywania |
-40~125 |
oC |
|
| Dopuszczalne przeciążenie |
Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa |
|
|
| Ciśnienie wybuchowe |
5x pełna skala |
|
|
| Stabilność długoterminowa |
00,2% |
F.S./Rok |
|
| Materiał przewodu |
316L |
|
|
| Odporność na izolację |
≥ 200MΩ 100VDC |
|
|
| Wibracje |
Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz |
|
|
| Szok. |
100 g, 11 ms |
|
|
| Czas reakcji |
≤ 1 ms |
|
|
| O-ring Seal |
Kauczuk nitrylowy lub kauczuk fluorowy |
|
|
| Środek wypełniający |
Olej krzemowy |
|
|
| Waga |
~ 45 g |
|
|
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C |
|
| Projekt budowy |
| Wymiar |
 |
| Uwaga:W przypadku jakichkolwiek zmian w kolorach drutu należy zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji. |
| Połączenie elektryczne i rekompensataz różnicowym czujnikiem ciśnienia z krzemu |
|
