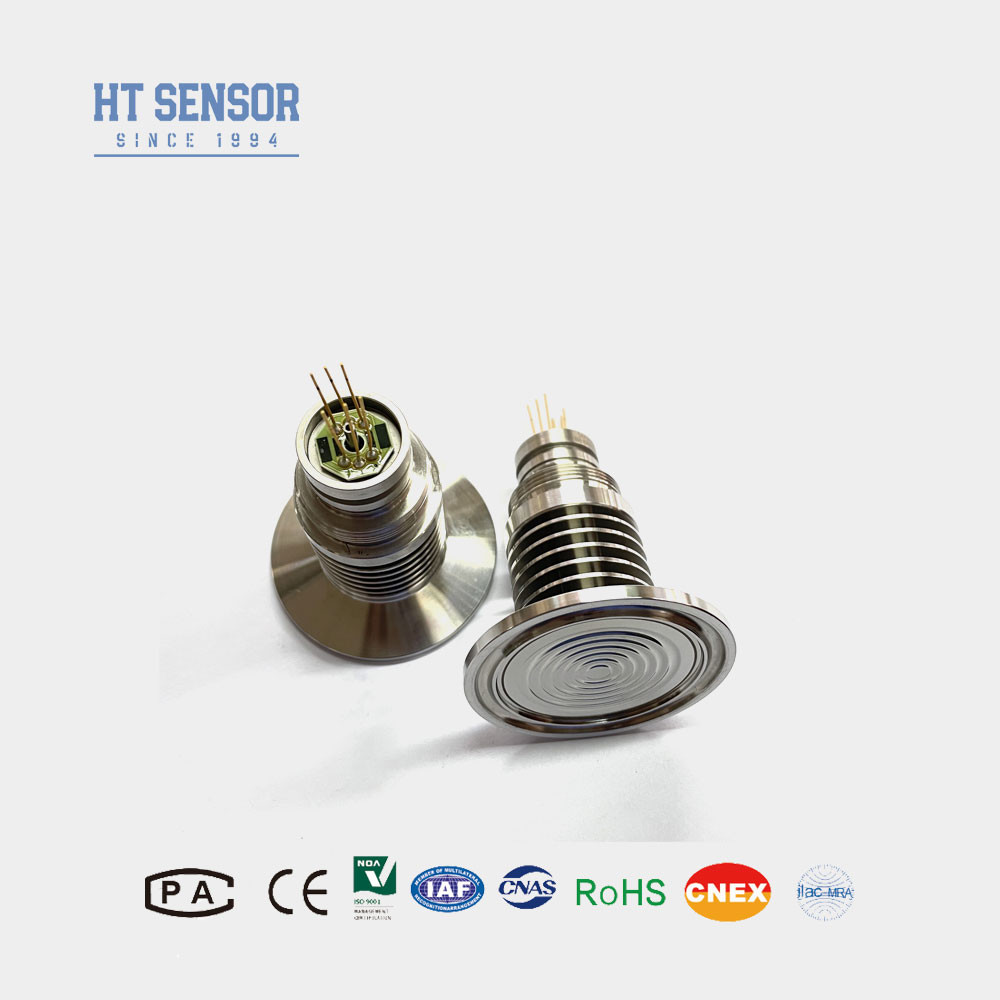

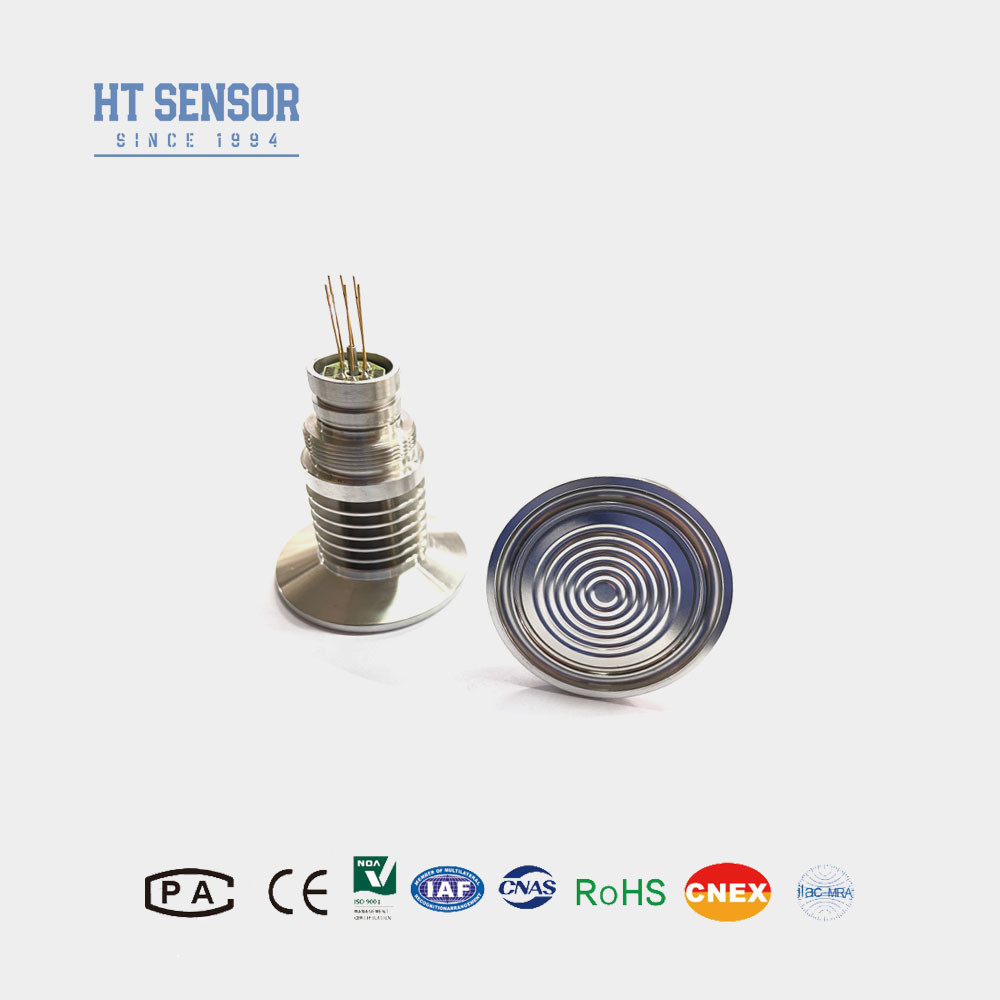

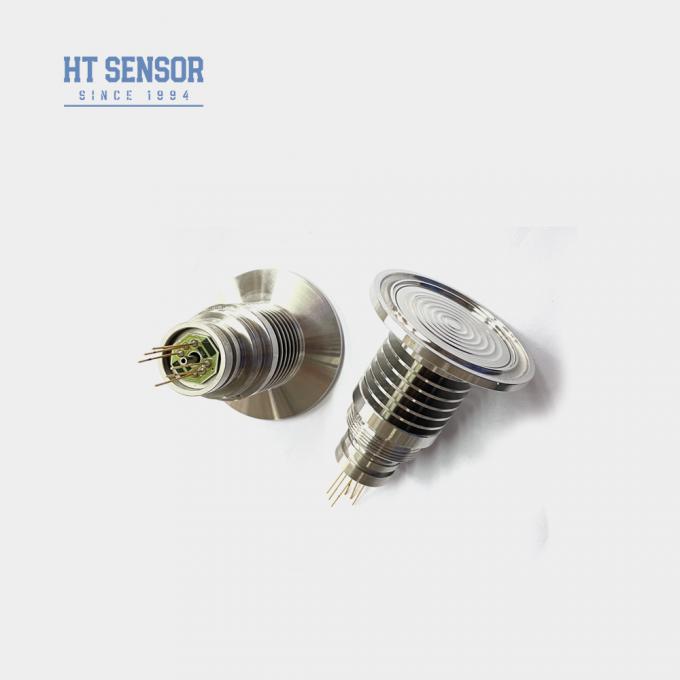

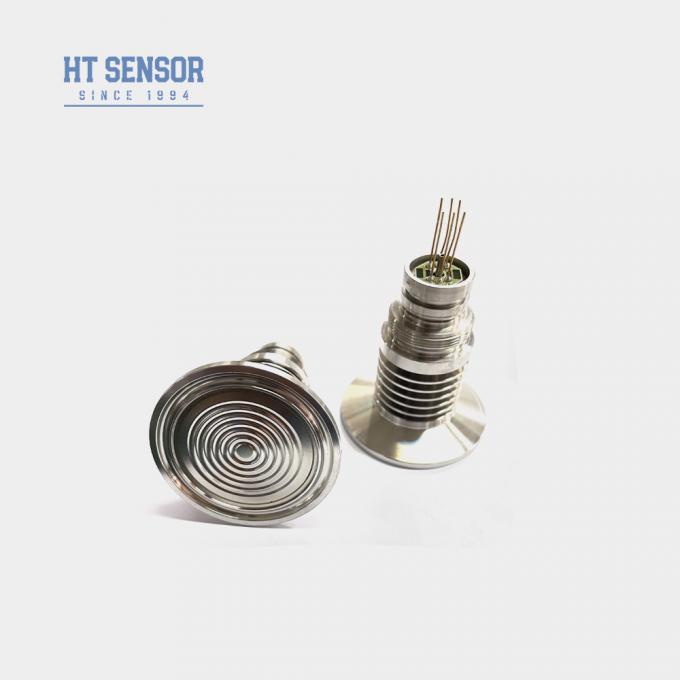

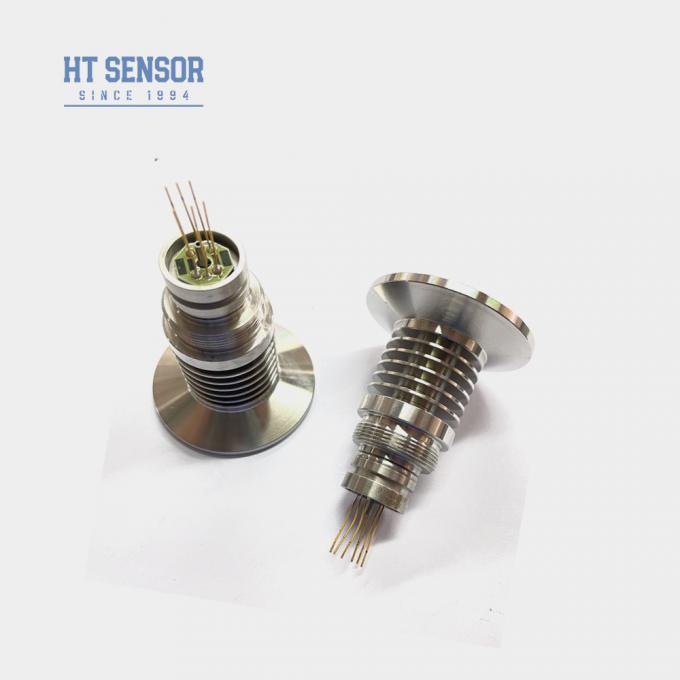

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor do pomiaru wysokiej temperatury

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT-IQT-B
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT-IQT-B Zakres: 0-35kpa~3.5Mpa
Typ okablowania: Złote szpilki Kovar Środek pomiarowy: Woda i olej ciekłe
Nitka: 50,4 mm Produkcja: sygnał MV
Władza: 1,5 mA Rodzaj: Czujnik ciśnienia z rozproszonego krzemu
Typ sygnału wyjściowego: Analog Materiał: Stal nierdzewna 316L
Podkreślić:

Czujnik ciśnienia z rozproszonego krzemu

,

Czujnik ciśnienia krzemu o wysokiej temperaturze

,

HT-IQT-B czujnik ciśnienia krzemowego

opis produktu

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor do pomiaru wysokiej temperatury

HT-IQT-BPiezoresystywneCzujnik ciśnienia krzemowego

Wprowadzenie czujnika ciśnienia z rozproszonego krzemu:



HT - IQT - B czujnik ciśnienia krzemowego jest rodzajem wbudowanego prześcieradła. Ciśnienie zostało przeniesione na czuły chip poprzez prześcieradło ze stali nierdzewnej i uszczelniony olej silikonowy.Czip czujnika przekształca ciśnienie w wykrywalny sygnał elektrycznyW ten sposób możemy intuicyjnie obserwować wartość ciśnienia pomiarowego medium.efekt pomiaru średniej wysokiej temperatury jest dobry. Goła płaska przepony jest łatwa do czyszczenia i ma dobry wpływ na pomiar lepkich nośników.Ma zastosowanie w przemyśle spożywczym, medycznym i innych.



HT diffused silicon oil-filled pressure sensor
HT diffused silicon oil-filled pressure sensor
HT diffused silicon oil-filled pressure sensor

Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zapewnienie zasilania: ≤ 2 mA prądu stałego (0,4-1,5 mA prądu stałego).
  2. Impedancja wejściowa: 2,5KΩ~6KΩ.
  3. Impedancja wyjściowa: 2,5KΩ~6KΩ.
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500 KPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 220 g
Parametry są badane w następujących warunkach: 1,5 mA @25°C


Projekt budowy

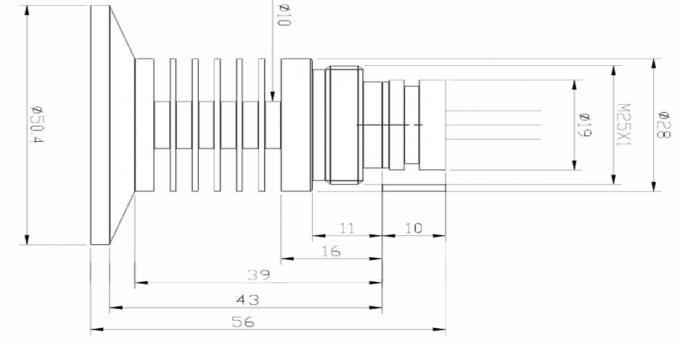

Wymiar

HT diffused silicon oil-filled pressure sensor

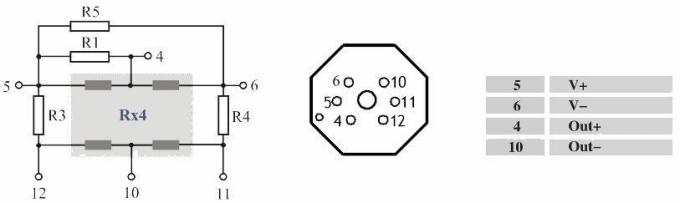

Połączenie elektryczne i rekompensata
HT diffused silicon oil-filled pressure sensor

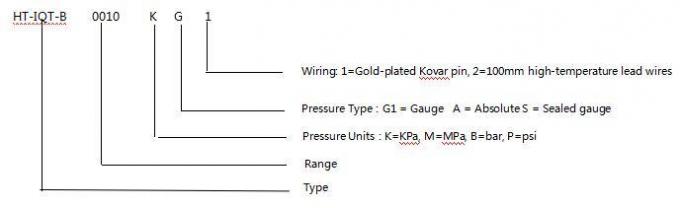

Przykłady wyboru
HT diffused silicon oil-filled pressure sensor
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięciawymagana szczelność.
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
