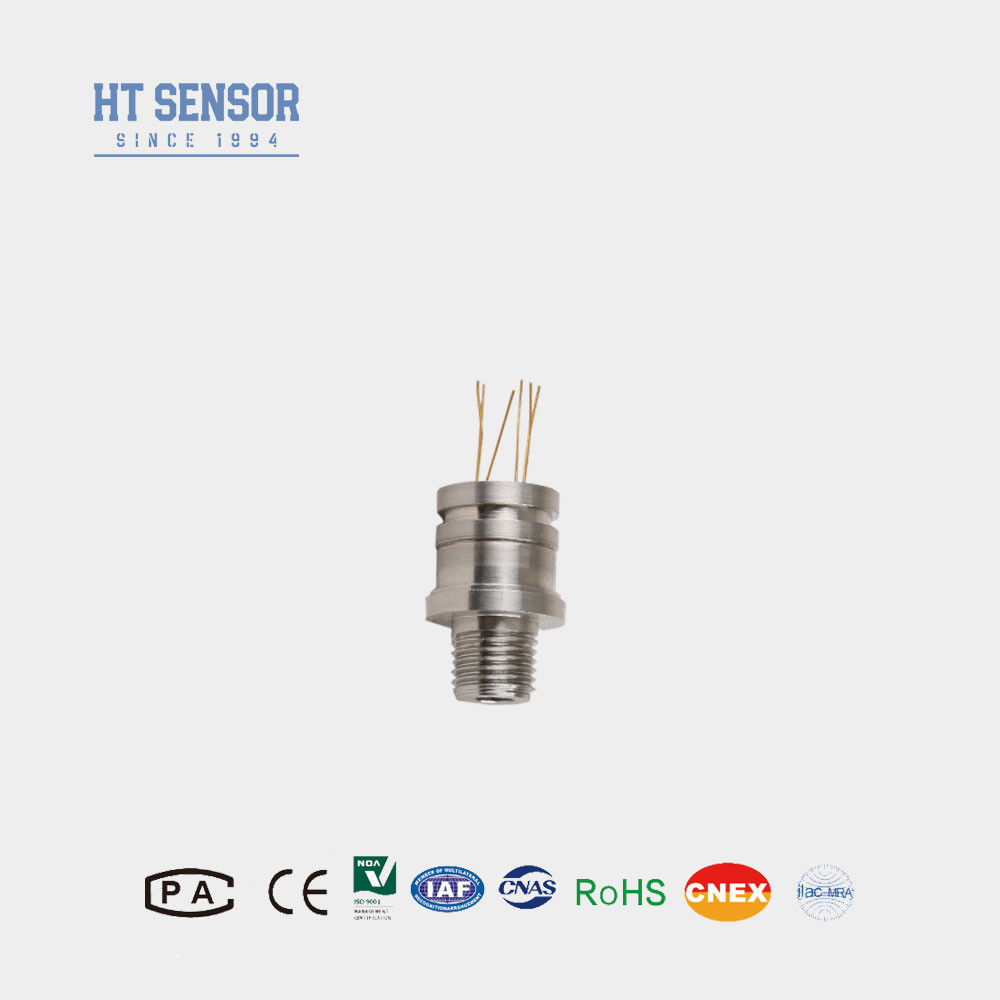

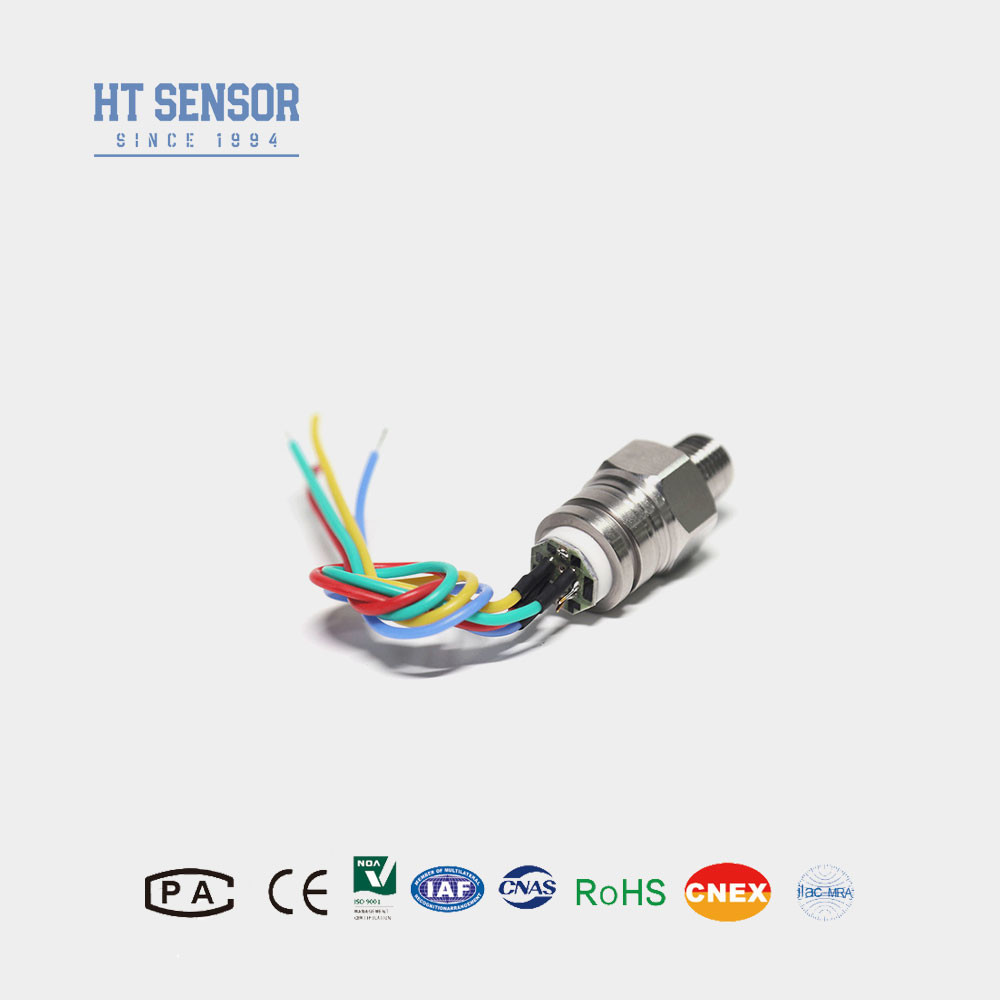

HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów

HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT30
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT30 Rodzaj nitki: OEM
Typ okablowania: Czteroprzewodowy Środek pomiarowy: Gaz i ciecz
Zakres: 0-10 kpa ~ 20 mpa Władza: 1,5 mA
Nitka: G1/4 i tak dalej Kod Hs: 9026209090
Możliwość Supply: 50000 SZTUK / Rok Rodzaj: Piezorezystancyjny czujnik ciśnienia
Do: Przetwornik ciśnienia z rozproszonego krzemu Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna Dostosowanie: Dostępne.
Podkreślić:

HT30 Czujnik ciśnienia krzemowego

,

Dźwiękowy czujnik ciśnienia

,

Różne wymagania klientów czujnik ciśnienia krzemu

opis produktu

HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów

HT30 Silkonowy czujnik ciśnienia piezoresystywnego

Wprowadzenie krzemowego czujnika ciśnienia:


HT30 krzemowy czujnik ciśnienia piezoresystywnego jest bardzo stabilnym rozproszonym krzememWykorzystuje on efekt piezorezystywny rozproszonego krzemu do pomiaruRdzeń jest spawany razem ze standardowymwęzeł, i nie używa uszczelnienia pierścieniem O, co czyni go odpowiednim do szerokiego zakresuaplikacji.

HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 0HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 1

Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa:2.5KΩ~6KΩ
  3. Impedancja wyjściowa:2.5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 63 g
Parametry są badane w następujących warunkach: 10,5 mA @ 25°C
Projekt budowyo pojemności nieprzekraczającej 10 W

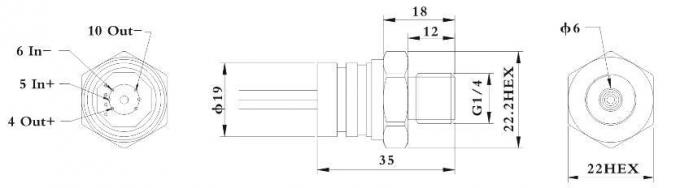

Wymiar
HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 2

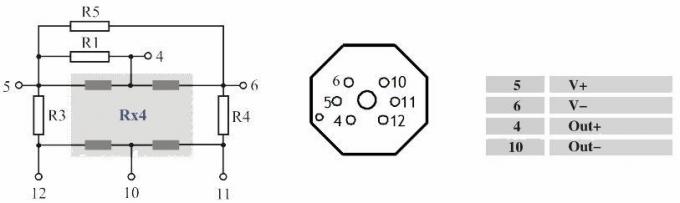

Połączenie elektryczne i rekompensata
HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 3

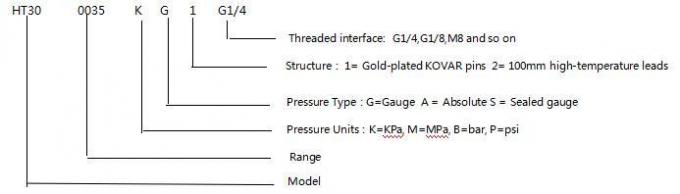

Przykłady wyboru
HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 4

Cechy produktuo pojemności nieprzekraczającej 10 W:

  1. Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przewodu
  2. Korzystanie z obwodów grubofilmowych do kompensacji temperatury i punktu zerowegokorekta.
  3. Wielokrotne interfejsy wątków dostępne do wyboru
  4. Spawane w jednym kawałku, kompaktowe rozmiary i wysoka niezawodność
Wskazówki dotyczące zamawiania

1. W montażu zwróć uwagę na koordynację rozmiaru rdzenia i obudowy nadajnika w celu osiągnięcia wymaganego uszczelnienia
2Podczas procesu montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli badane medium jest niezgodne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepustki i uszkodzenia rdzenia.
5. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
6Jeżeli zmiana kolczyka, należy zapoznać się z etykietą na drutie rdzeniowym.
spółka
HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 5 HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 6HT30 Czujnik ciśnienia krzemu dostosowany do różnych wymagań klientów 7

Etykietka:

czujnik ciśnienia z difusowanego krzemu,

Piezorezystancyjny krzemowy czujnik ciśnienia,

Czujnik różnicy ciśnień
