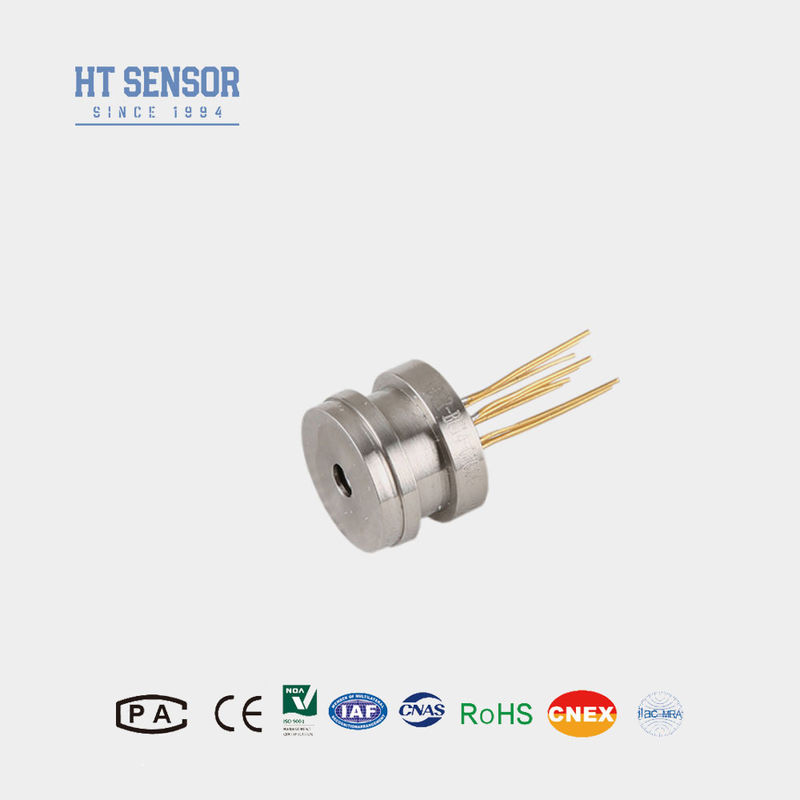

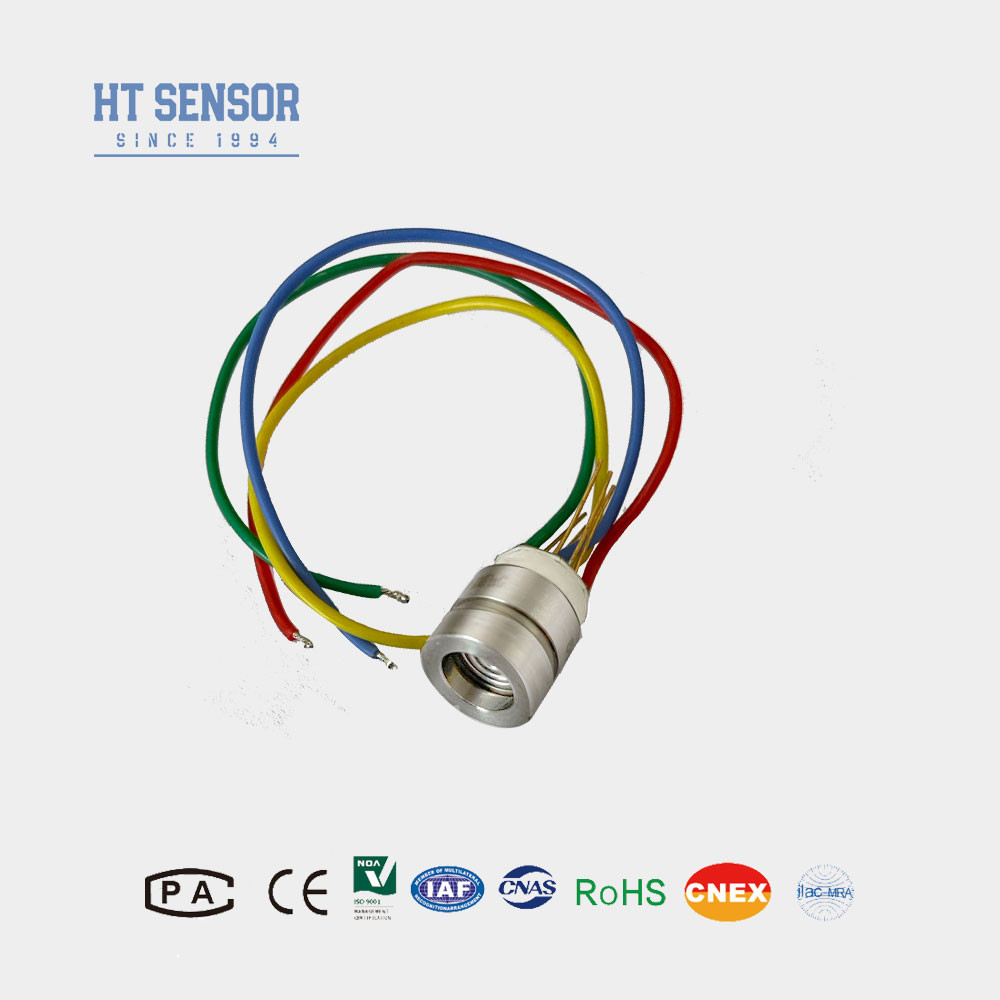

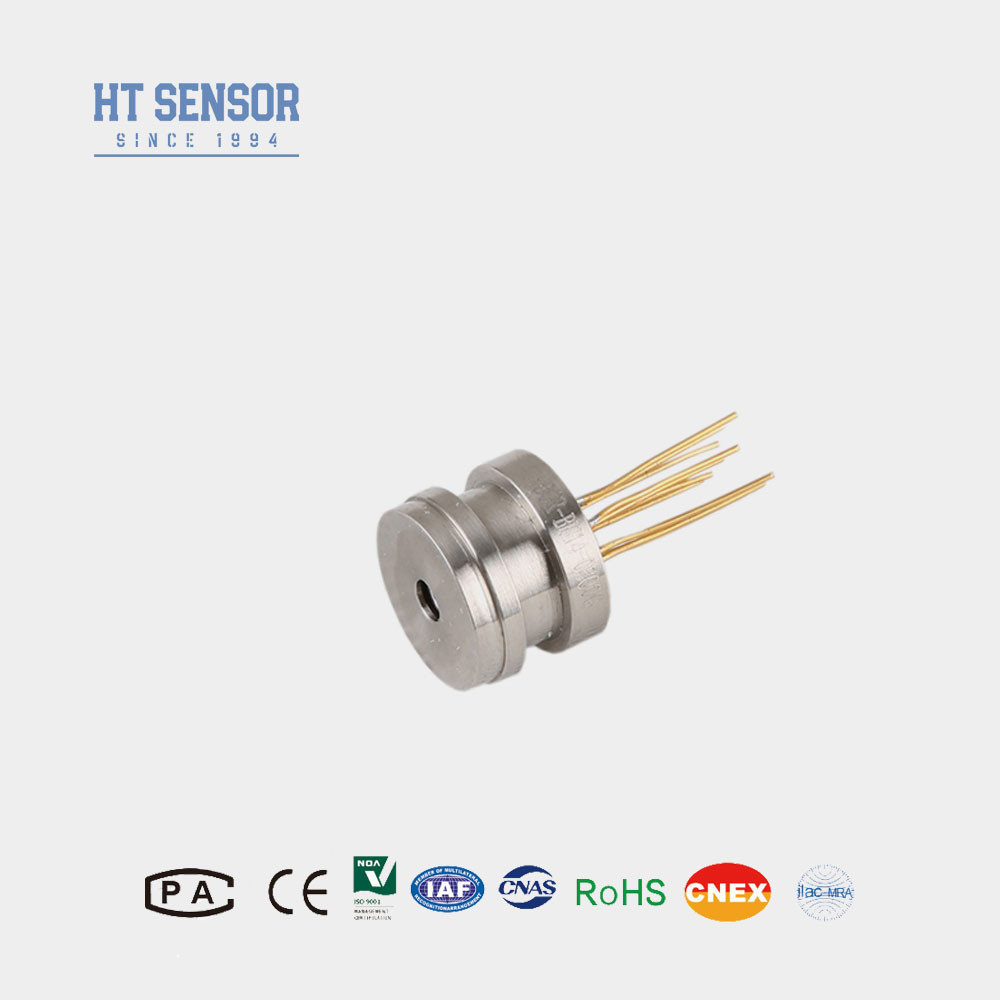

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego

HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT13V
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT13V Typ okablowania: Czteroprzewodowy
Zakres: 0-350kpa~35mpa Dostarczać: 5-10 V prądu stałego
Kluczowe słowa: Miniczujnik Pakiet transportowy: Karton
Znak towarowy: HENGTONG Pochodzenie: Baoji Chiny
Typ sygnału wyjściowego: Sygnał analogowy typu SN Materiał: Stal nierdzewna
Podkreślić:

HT13V Mini Silicon Pressure Sensor

,

Czujnik ciśnienia krzemu nieżrącego

,

Czujnik ciśnienia ciekłego krzemu 5-10VDC

opis produktu

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego

HT13V Silisium Piezoresystywny czujnik ciśnienia

Wprowadzenie mini silnikowego czujnika ciśnienia:


HT13V to czujnik ciśnienia z krzemu o zaawansowanej międzynarodowej wysokiej stabilności, wysokiej precyzji chipu ciśnienia z krzemu, optymalizowanej konstrukcji spiekanej bazy, poprzez SMT, wiązanie złotego drutu,spawanie membrany, wysokiej próżni wtryskiwanie oleju, zmniejszenie napięcia cyklu ciśnienia, starzenie o wysokiej temperaturze, kompensacja temperatury i inne procesy, stabilność produktu jest doskonała, doskonała wydajność.
Wykrywanie ciśnienia dla stali nierdzewnej 316L, NBR lub nośników kompatybilnych z fluorofenem.

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 0
HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 1
HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 2


Cechy produktuo masie nieprzekraczającej 1 mm,:
  1. Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
  2. Szeroki zakres pomiarów 0~350KPa~60MpaS
  3. Wysoka niezawodność i doskonała stabilność
  4. Wyposażenie w napięcie stałe

Wnioskio masie nieprzekraczającej 1 mm,:
  1. Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
  2. Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
  3. Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
  4. Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia

Wydajność elektrycznao masie nieprzekraczającej 1 mm,:
  1. Zapewnienie zasilania: ≤10VDC (5-10VDC)
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
Parametry wydajnościo masie nieprzekraczającej 1 mm,:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę 100±10 100±30 mV
Zero Ofset Temp. Drift ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ± 0.5 ± 1 % F.S.
Kompensowana czasowa. 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 15 g
Parametry są badane w następujących warunkach: 10V@ 25oC
Projekt budowyo masie nieprzekraczającej 1 mm,
typ1 HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 3
typ 2 HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 4

Połączenie elektryczne i rekompensata

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 5
Przykłady wyboru

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 6
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
spółka
HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 7HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 8

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 9HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 10

HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 11HT13V mini czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i cieczy nieżrącego 12
