Dom > Produkty> czujnik ciśnienia z krzemu> HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego

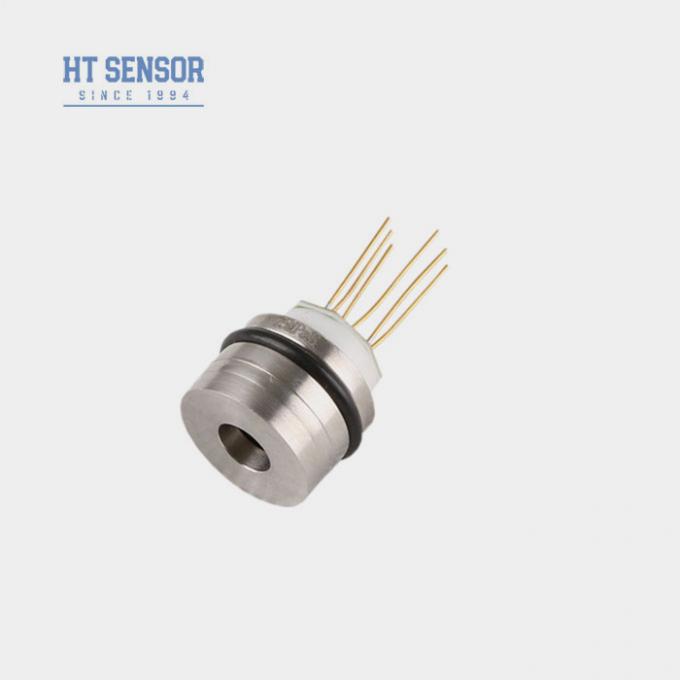

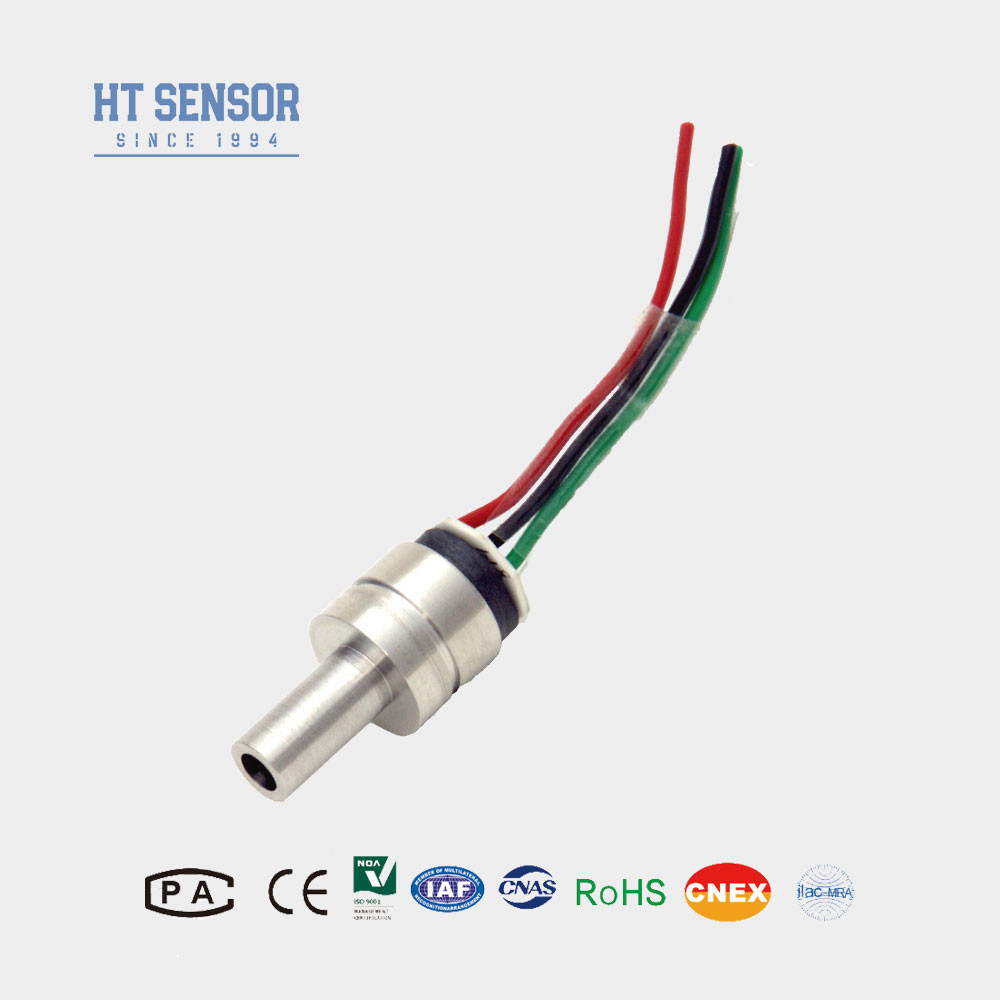

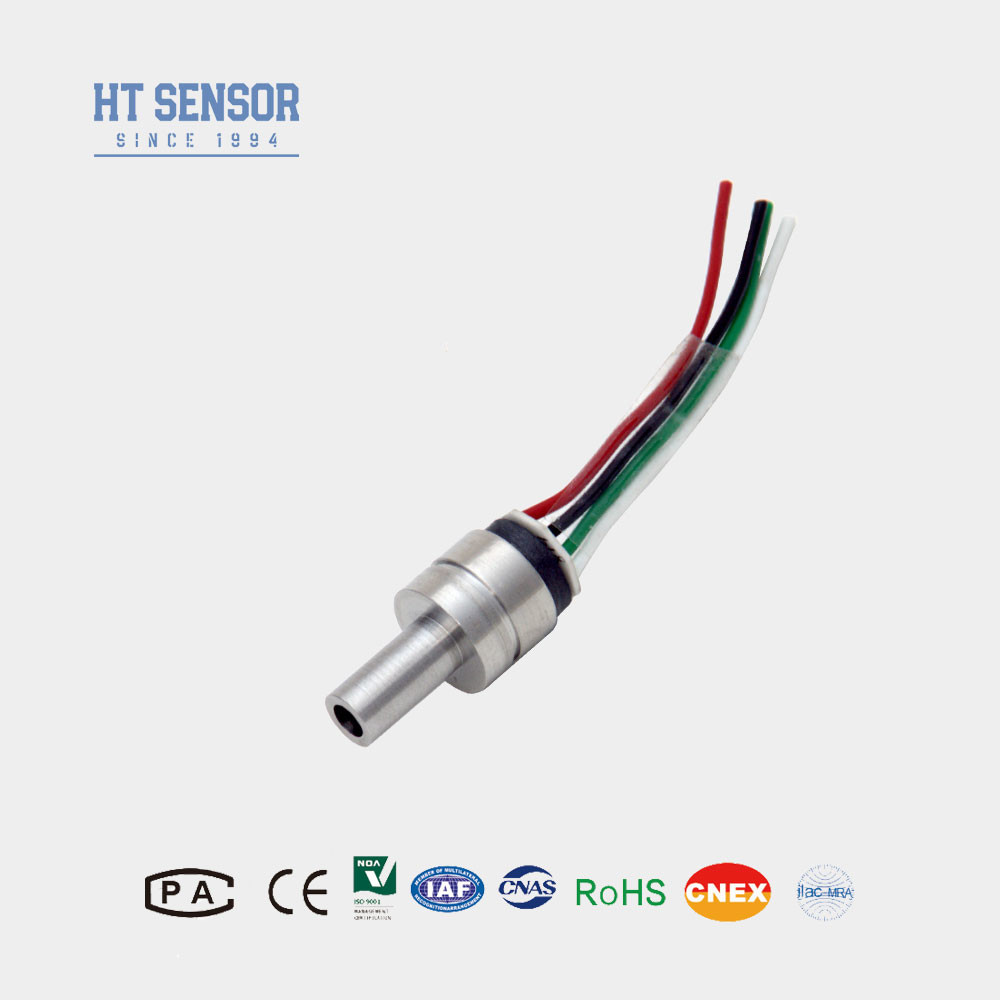

HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego

HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT13
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT13 Typ okablowania: Czteroprzewodowy
Środek pomiarowy: Powietrze i płyn Śr: 13 mm
Rodzaj: Silikonowy czujnik ciśnienia HT13 Typ sygnału wyjściowego: sygnał mv Typ analogowy
Materiał: Stal nierdzewna 316L Dostosowanie: Dostępne
Podkreślić:

Czujnik ciśnienia z ciekłego krzemu

,

HT13 Czujnik ciśnienia krzemu

,

Czujnik ciśnienia krzemu z gazu nieżrącego

opis produktu

HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego

HT13 Silkonowy czujnik ciśnienia piezoresystywnego

Wprowadzenie krzemowego czujnika ciśnienia:

HT13 krzemowy czujnik ciśnienia jest najnowszym projektem napełnionego olejem rozproszonego czujnika ciśnienia z krzemu, z wpływem wysokiego ciśnienia 100 000 razy nie jest źle i antynterferencji / erozji / zamarzania / wpływu,wysoka dokładność i stabilnośćCała ze stali nierdzewnej z indukcyjną warstwą ciśnienia.Najważniejsza jest czujnik.Przyjmijcie 316 ze stali nierdzewnej, wysokiej precyzji CNC, import pieczęci.

HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 0
HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 1
HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 2


Cechy produktuo pojemności nieprzekraczającej 10 W:
  1. Wykorzystuje zaawansowaną technologię i jest zamknięty w 316L stali nierdzewnejmieszkania
  2. Szeroki zakres pomiarów 0~350KPa~60MpaS
  3. Wysoka niezawodność i doskonała stabilność
  4. Wybór różnych interfejsów nawiasowych
Wnioskio pojemności nieprzekraczającej 10 W:
  1. Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
  2. Kompaktna konstrukcja, idealna do zastosowań o ograniczonej powierzchni
  3. Wykorzystywane w systemach sterowania procesami do monitorowania i sterowania ciśnieniem
  4. Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do pomiaru ciśnienia
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa:3KΩ~6KΩ
  3. Impedancja wyjściowa:2.5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 350KPa,1000KPa,2000Kpa
Absolute ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
Rodzaj Maksymalnie Jednostka
Liniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę 100±10 100±30 mV
Zero Ofset Temp. Drift ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ± 0.5 ± 1 % F.S.
Kompensowana czasowa. 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 80MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga około 15 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 3

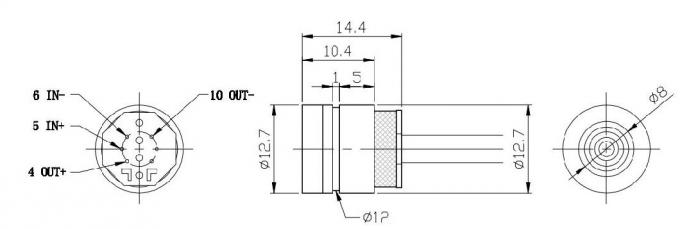

Projekt budowy
typ1 HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 4
typ 2 HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 5

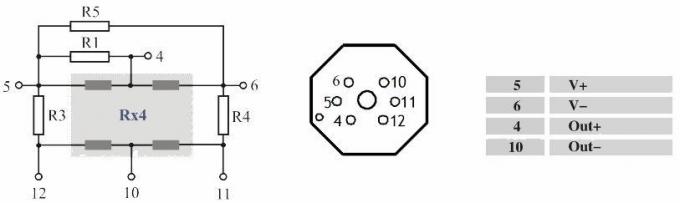

Połączenie elektryczne i rekompensata

HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 6
Przykłady wyboru

HT13 Czujnik ciśnienia krzemu do pomiaru ciśnienia gazu i płynu nieżrącego 7
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagany powietrze szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
