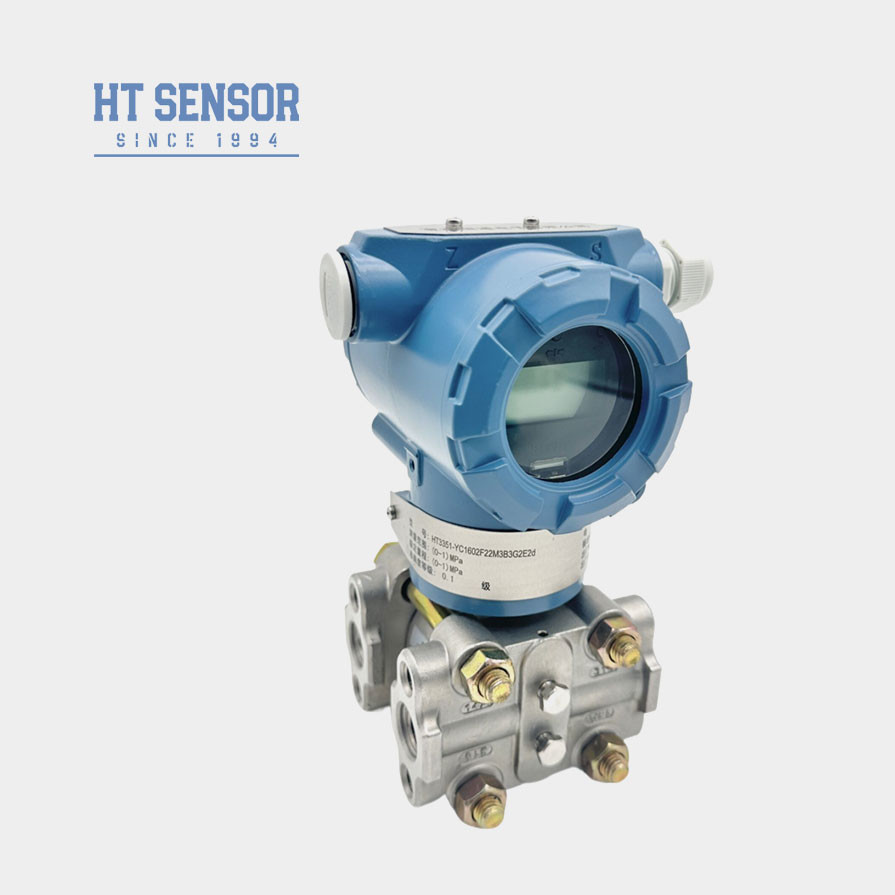

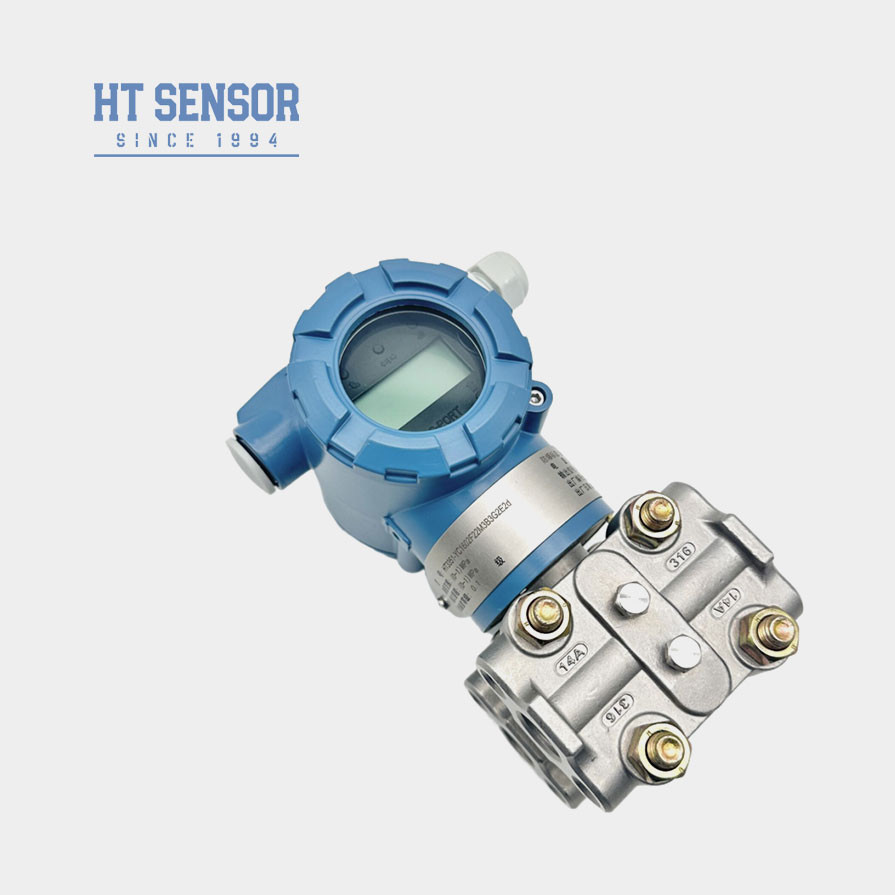

BPHT3351 Przekaźnik ciśnienia pojemnościowego dla procesów przemysłowych

Podstawowe informacje

Miejsce pochodzenia:	Baoji, Chiny
Nazwa handlowa:	HT sensor
Orzecznictwo:	ISO9001
Numer modelu:	BPHT3351

Minimalne zamówienie:	1
Cena:	negotiable
Szczegóły pakowania:	Standardowy pakiet eksportowy
Czas dostawy:	5-8 dni roboczych
Zasady płatności:	Western Union, L/C, T/T
Możliwość Supply:	5000 sztuk/miesiąc

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Model nr.:	BPHT3351	Zasilanie:	15~45VDC
Waga:	3,6 kg	Stabilność:	+-0,2% F.S./Rok
Rodzaj ciśnienia:	Różnica ciśnień	Specyfikacja:	500Pa~200kpa
Rodzaj:	Pojemnościowy przetwornik różnicy ciśnień	Środek pomiarowy:	Gaz
Stopień dokładności:	0,1%	Ocena IP:	IP65
Podkreślić:	Procesy przemysłowe Przekaźnik ciśnienia różnicowego , Pojemnościowy przetwornik różnicy ciśnień , BPHT3351 Przekaźnik ciśnienia różnicowego

opis produktu

BPHT3351 Przekaźnik ciśnienia pojemnościowego dla procesów przemysłowych lub

BPHT3351 Przekaźnik ciśnienia różnicowego

Cechy produktuo pojemnościowym nadajniku ciśnienia różnicowego:
1.Nadajnik przyjmuje konstrukcję konstrukcyjną ze stali nierdzewnej, kompaktową strukturę i łatwą instalację.
2Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.

Wnioskio pojemnościowym nadajniku ciśnienia różnicowego:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. Stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia.
3Pomiar ciśnienia w rurociągach i komorach piecowych.

Zakres:

Produkcja	Wyjście analogowe: dwa przewody 4-20mADC
Produkcja	Wyjście cyfrowe: dwa przewody 4-20mADC i nakładający się na siebie zmienny sygnał cyfrowy zgodnie z HART
Zasilanie	napięcie zasilania 12,5-45VDC
Dopuszczalne obciążenie	Maksymalny rezystor obciążenia Rmax w pętli określony przez napięcie zasilania, patrz rysunek poniżej.
Odległość komunikacji	Maksymalnie 1,5 km, komunikacja wieloadresowa może połączyć 15 inteligentnych nadajników.
Wyświetlacz	4 cyfrowy wyświetlacz, 5 cyfrowy wyświetlacz LCD, typ wskaźnika.
Nieprzepuszczalne	ExiaIICT5; typ przeciwwybuchowy
Zerowe przesunięcie	Można przenieść pozytywny lub ujemny transfer, ale nie można przekroczyć maksymalnej wartości
Temperatura	Temperatura otoczenia -40-85°C(Kiedy wybierz LCD: -20-70°C)
Średnia temperatura	-40 ≈ 104°C
Ciśnienie statyczne i nadciśnienie jednostronne	3.45KPa ((ciśnienie bezwzględne) ¥31.2MPa ((ciśnienie gabarytowe)
Względna wilgotność	5~98%RH
Czas rozpoczęcia	Mniej niż 5 sekund.
Zmiana zdolności	Nieprzekraczające 0,16 cm3
Ustawienie wilgotności	0.20 ¢ 25 sekundy
Nieprawidłowość alarmująca	W przypadku wystąpienia awarii, automatyzacja funkcja diagnostyczna będzie wyjść 3,9 lub 21,0mA
Ochrona konfiguracji	Aby uniknąć danych są modyfikowane losowo, można wykorzystać oprogramowanie lub zabezpieczyć przełącznik zamknąć dane zapisu

BPHT3351 Przekaźnik ciśnienia pojemnościowego dla procesów przemysłowych 0

Zasada działaniao pojemnościowym nadajniku ciśnienia różnicowego:

BPHT3351 Przekaźnik ciśnienia pojemnościowego dla procesów przemysłowych 1

Jak wskazano w zasadzie działania, ciśnienie zewnętrzne lub ciśnienie różniczkowe spowoduje pewne zmiany wartości pojemności czujnika.Zmienia się w sygnał częstotliwości., który jest wysyłany do mikroprocesora.
obliczenia przez mikroprocesor, sygnał sterowania prądem zostanie wysłany do bieżącego obwodu sterowania, przekształcony w analogowy prąd 4-20mA
Tymczasem mikroprocesor jest odpowiedzialny za działania interaktywne i inne (wyświetlacz i ustawienia).Port komunikacyjny używany do komunikacji cyfrowej potrzebuje specjalnego portu naszej firmyModuł HART wykonuje komunikację z nadajnikiem.

Sposoby pomiaruo pojemnościowym nadajniku ciśnienia różnicowego:

Pomiar poziomu płynu:
Przy pomiarze przepływu płynu, węzły ciśnieniowe powinny być przebite po stronie przewodu procesowego, aby uniknąć osadów odpadów.nadajnik powinien być zamontowany obok lub pod kranami ciśnieniowymi, aby zapobiec wyładowaniu bąbelków powietrza do przewodu procesowego.

BPHT3351 Przekaźnik ciśnienia pojemnościowego dla procesów przemysłowych 2
