Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia

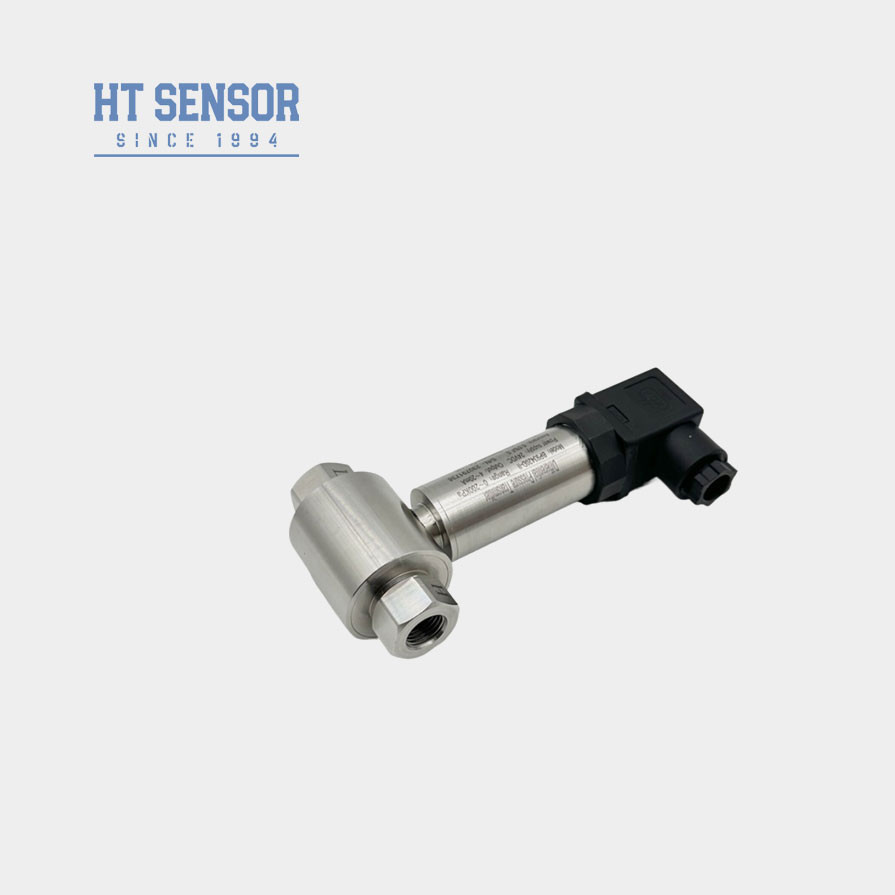

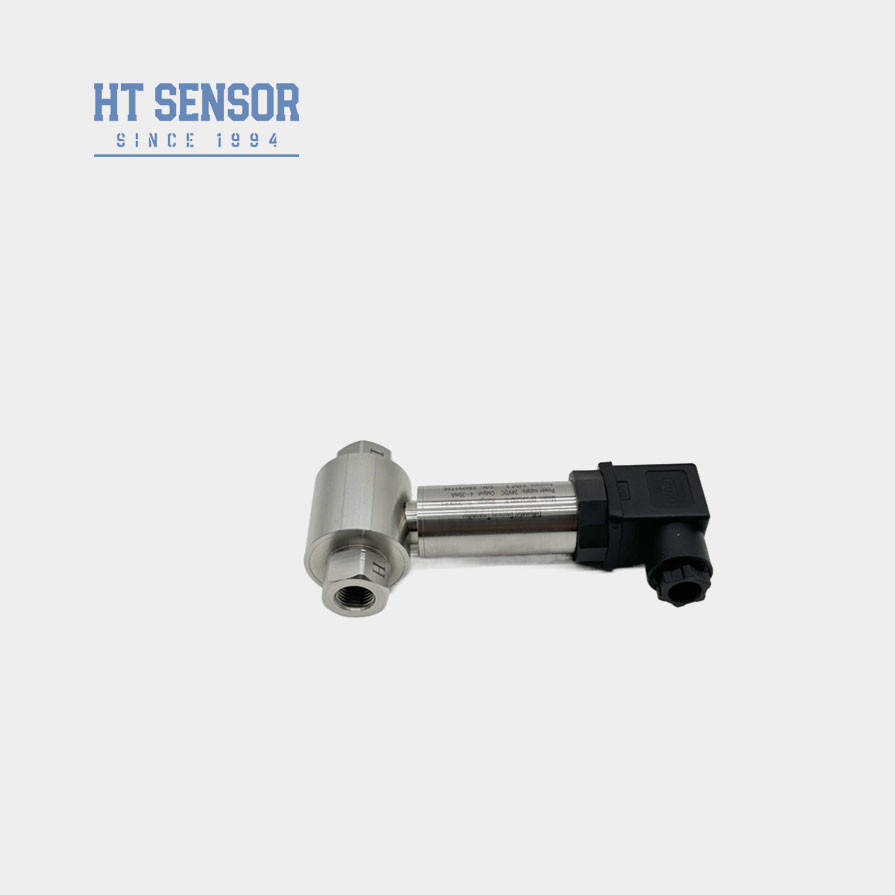

HT Sensor DIN Mounting Differential Pressure Transmitter For Gas And Liquid Measurement Pressure Sensor
HT Sensor DIN Mounting Differential Pressure Transmitter For Gas And Liquid Measurement Pressure Sensor HT Sensor DIN Mounting Differential Pressure Transmitter For Gas And Liquid Measurement Pressure Sensor
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: RoHS, ISO9001
Numer modelu: BP93420D-II
Minimalne zamówienie: 1
Szczegóły pakowania: Karton
Czas dostawy: 5-8 dzień roboczy
Zasady płatności: L/C, D/P, T/T
Możliwość Supply: 3000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Modle: BP93420D-III Range: 0-10kpa~2Mpa
Power: 5VDC 24VDC Output: 0.5-4.5V 4-20mA AND so on
Material: Stainless steel Thread: Male and female OEM
Pressure Type: Differential Pressure Protection Class: IP65
Working Temperature: -10-70℃ Connector: Big DIN or OEM
Podkreślić:

Przekaźnik ciśnienia różnicowego pomiaru gazu

,

Przekaźnik ciśnienia różniczkowego do pomiaru cieczy

,

HT czujnik różnicowy nadajnik ciśnienia

opis produktu

Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy

BP93420DII DRóżnicowy PCiśnieniePrzetwornik



Wprowadzenie do przetwornika ciśnienia różnicowego:



Przetwornik ciśnienia różnicowego BP93420DII wykorzystuje krzemowy czujnik piezorezystancyjny. Gdy różnica ciśnień mierzonego medium znajduje się po obu stronach membrany falistej czujnika, sygnał wyjściowy z mostka Wheatstone'a układu scalonego czujnika ma dobry liniowy związek z różnicą ciśnień, a różnicę ciśnień można dokładnie zmierzyć. Nadaje się do pomiaru różnicy ciśnień różnych gazów i cieczy w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.



Cechy produktu przetwornika ciśnienia różnicowego:

  1. Przetwornik przyjmuje konstrukcję ze stali nierdzewnej, zwartą konstrukcję i łatwą instalację.
  2.  Po rygorystycznej kompensacji temperatury i starzeniu, aby zapewnić stabilną i niezawodną wydajność.
  3. Interfejs elektryczny może być zewnętrzny lub bezpośrednio podłączony.​



Parametry wydajności przetwornika ciśnienia różnicowego:
Zakres pomiarowy 0-10KPa……~2MPa
Typ ciśnienia Ciśnienie różnicowe
Przeciążenie jednostronne ≤3 razy większe niż zakres znamionowy
Ciśnienie statyczne Wartość minimalna między 5-krotnością zakresu znamionowego lub 7 MPa
Dokładność @ 25℃ ±0,25% (typowo) ±0,5% (maksymalnie)
Powtarzalność ±0,03% (typ.) ±0,05%FS (maks.)
Histereza ±0,03% (typ.) ±0,05%FS (maks.)
Długoterminowa stabilność ±0,5%F.S/Rok(≤200KPa) ±0,2%F.S/Rok(＞200KPa)
Dryft temperaturowy zera ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa)
Dryft temperaturowy zakresu ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa)
Kompensacja temperatury 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃
Temperatura pracy -30℃~80℃
Temperatura przechowywania -40℃~100℃
Wibracje 10g,55Hz ～ 2kHz
Materiał obudowy 304,316L
Materiał membrany 316L
Rezystancja izolacji 100MΩ 100VDC
Stopień ochrony przeciwwybuchowej Bezpieczny iskrowo i przeciwwybuchowy
Stopień ochrony IP65
Waga ~0,45kg





Sygnał wyjściowy Napięcie zasilania Typ wyjścia
4～20mA 12～30VDC 2/3/4 przewody
0～10/20mA



3 przewody
0/1～5V
0,5～4,5V 5VDC



Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 0Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 1

Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 2

Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 3Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 4





Przewodnik zamawiania przetwornika ciśnienia różnicowego:
BP93420XX Przetwornik ciśnienia
  Kod Budowa zewnętrzna
DII Przetwornik ciśnienia różnicowego
  Zakres pomiarowy 0-10KPa……~2MPa
  Kod Zasilanie
D1 24VDC
D2 5VDC
D3 Inne
  Kod Sygnał wyjściowy
S1 4～20mADC S5 0～20mADC
S2 1～5VDC S6 0～10VDC
S3 0～5VDC S7 0,5～4,5VDC
S4 0～10mADC
  Kod Przyłącze ciśnieniowe
J1 M20×1.5 Męskie
J2 G1/2 Męskie
J3 G1/4 Męskie
J4 1/2 NPT Męskie
J5 Inne
  Kod Połączenie elektryczne
B1 Hirschmann
B2 Wtyczka PG7
B3 Wyjście kabla uszczelnionego
B4 Inne
  Kod Typ ciśnienia
D Ciśnienie różnicowe


Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 5Czujnik HT do montażu na szynie DIN, przetwornik ciśnienia różnicowego do pomiaru gazów i cieczy, czujnik ciśnienia 6
