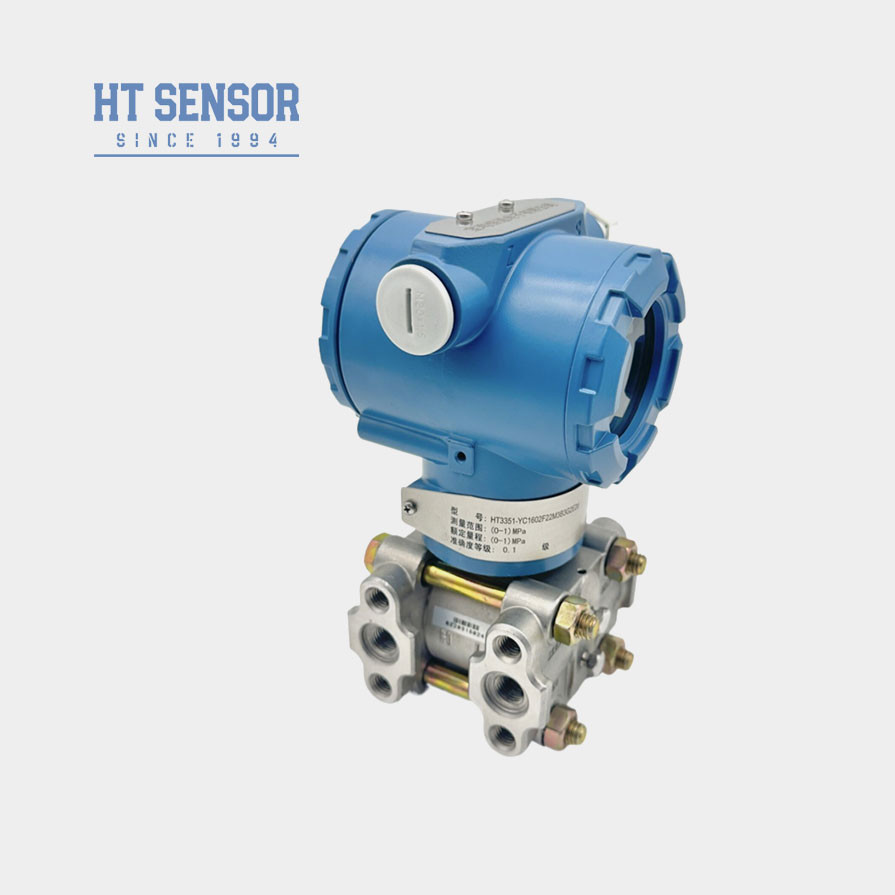

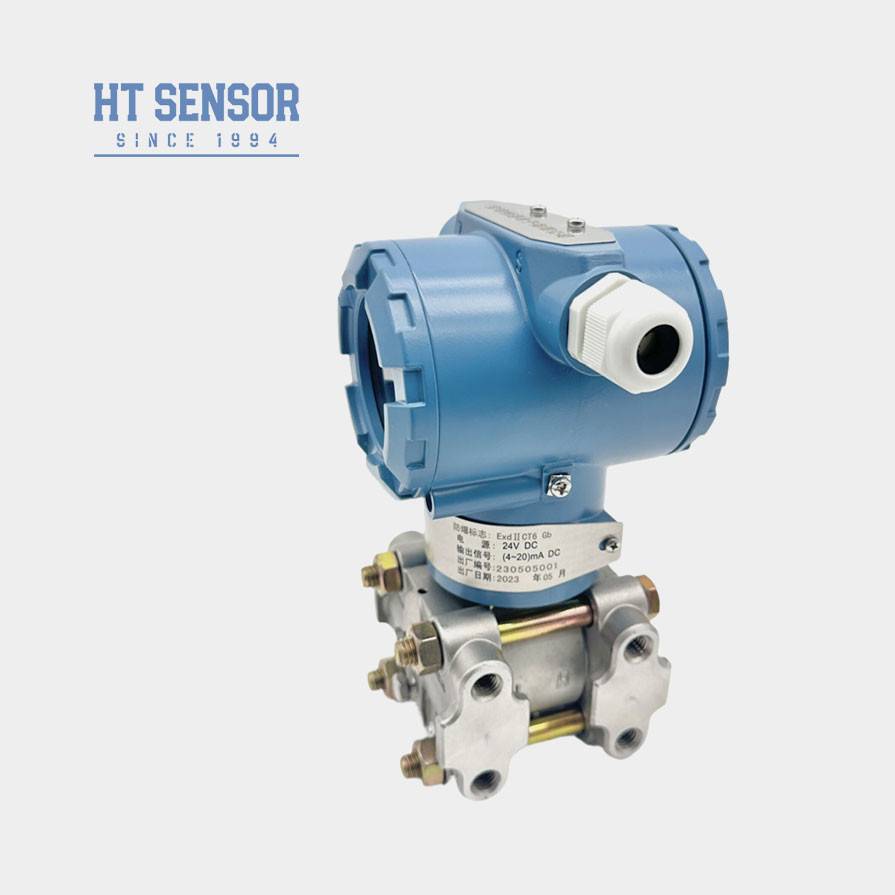

Wprowadzenie pojemnościowego nadajnika ciśnienia różniczkowego:
Przekaźnik ciśnienia o pojemnościowym czujniku różnicowym HT3351 działa poprzez wykrywanie zmian wartości pojemności wynikających z różnic ciśnienia,a następnie konwersja sygnału analogowego na sygnał cyfrowy poprzez konwersję ADMikroprocesor przetwarza sygnał cyfrowy i wysyła go do bieżącego obwodu sterowania po konwersji cyfrowo-analogowej.wytwarzający sygnał wyjściowy prądu analogowego o mocy 4 ~ 20 mA do pomiarów płynów i gazów w małym zakresie.
Cechy produktuo pojemnościowym nadajniku ciśnienia różnicowego:
1Przekaźnik przyjmuje konstrukcję ze stali nierdzewnej, kompaktową strukturę, łatwą instalację.
2Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
3Interfejs elektryczny może być podłączony lub bezpośrednio podłączony.
| Produkcja |
Wyjście analogowe: dwa przewody 4-20mADC |
| Wyjście cyfrowe: dwa przewody 4-20mADC i nakładający się na siebie zmienny sygnał cyfrowy zgodnie z HART |
| Zasilanie |
napięcie zasilania 12,5-45VDC |
| Dopuszczalne obciążenie |
Maksymalny rezystor obciążenia Rmax w pętli określony przez napięcie zasilania, patrz rysunek poniżej. |
| Odległość komunikacji |
Maksymalnie 1,5 km, komunikacja wieloadresowa może połączyć 15 inteligentnych nadajników. |
| Wyświetlacz |
4 cyfrowy wyświetlacz, 5 cyfrowy wyświetlacz LCD, typ wskaźnika. |
| Nieprzepuszczalne |
ExiaIICT5; typ przeciwwybuchowy |
| Zerowe przesunięcie |
Można przenieść pozytywny lub ujemny transfer, ale nie można przekroczyć maksymalnej wartości |
| Temperatura |
Temperatura otoczenia -40-85°C(Kiedy wybierz LCD: -20-70°C) |
| Średnia temperatura |
-40 ≈ 104°C |
| Ciśnienie statyczne i nadciśnienie jednostronne |
3.45KPa ((ciśnienie bezwzględne) ¥31.2MPa ((ciśnienie gabarytowe) |
| Względna wilgotność |
5~98%RH |
| Czas rozpoczęcia |
Mniej niż 5 sekund. |
| Zmiana zdolności |
Nieprzekraczające 0,16 cm3 |
| Ustawienie wilgotności |
0.20 ¢ 25 sekundy |
| Nieprawidłowość alarmująca |
W przypadku wystąpienia awarii, automatyzacja funkcja diagnostyczna będzie wyjść 3,9 lub 21,0mA |
| Ochrona konfiguracji |
Aby uniknąć danych są modyfikowane losowo, można wykorzystać oprogramowanie lub zabezpieczyć przełącznik zamknąć dane zapisu |
Zasada działaniao pojemnościowym nadajniku ciśnienia różnicowego:
Sposoby pomiaruo pojemnościowym nadajniku ciśnienia różnicowego:
Pomiar poziomu płynu:
Przy pomiarze przepływu płynu, węzły ciśnieniowe powinny być przebite po stronie przewodu procesowego, aby uniknąć osadów odpadów.nadajnik powinien być zamontowany obok lub pod kranami ciśnieniowymi, aby zapobiec wyładowaniu bąbelków powietrza do przewodu procesowego.
