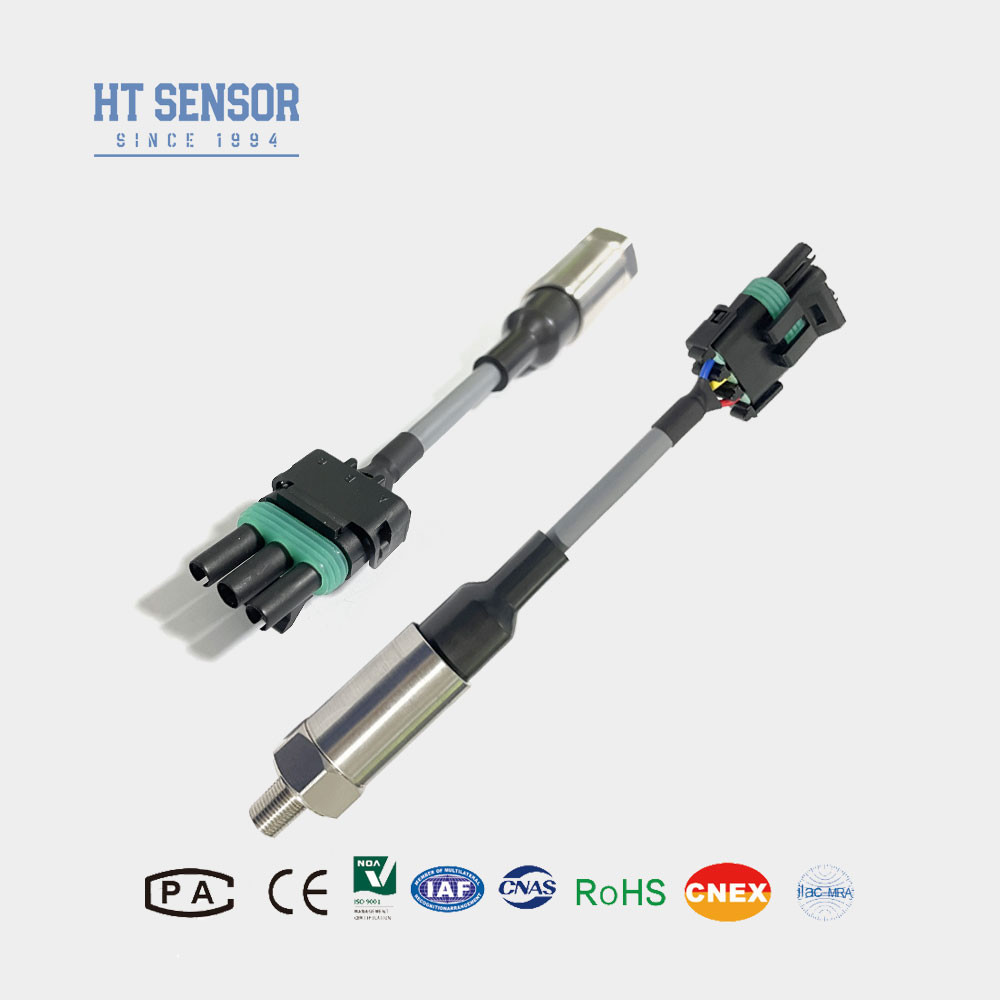

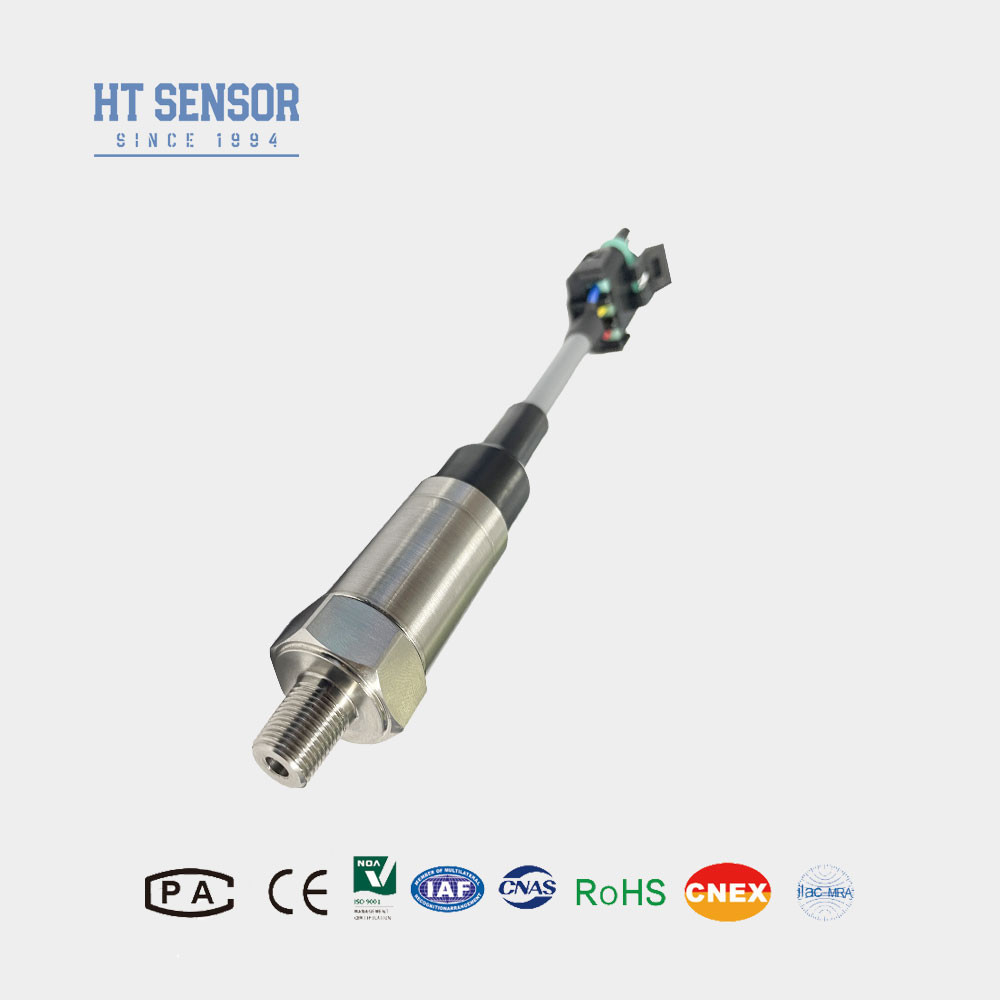

Mały przemysłowy czujnik ciśnienia BP156 jest kompaktowym czujnikiem ciśnienia w kształcie pręta.Wykorzystuje wysokiej niezawodności krzemu piezoresystywnego czujnika ciśnienia jako jego czułe rdzenia i podlega kompensacji temperatury, cyfrowej korekcji obwodów i kondycjonowania sygnału do wyjścia standardowych aplikacji przemysłowych i sygnałów sieciowych.Każdy element produktu jest starannie zaprojektowany, przesiewane, zwalidowane w procesach, utwardzane, poddane cyklicznym obniżeniom obciążenia, testom starzenia i testom symulacji środowiskowej w celu zapewnienia stabilności i niezawodności.
Cechy produktuz mini przemysłowego czujnika ciśnienianadajnik:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej.
2Kompaktna i lekka konstrukcja.
3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskiz mini przemysłowego czujnika ciśnienianadajnik:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności z mini przemysłowego czujnika ciśnienianadajnik: |
| Zakres pomiaru |
0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Przykłady wyboruz czujnikiem ciśnienia mini DIN |
| Przewodnik w zakresie zamówienia |
| BP15X |
Analogiczny nadajnik ciśnienia |
| |
Kod |
Projekt budowy |
| 5 |
Wtyczka Packarda |
6 |
Zamknięty kabel bezpośredniego wyjścia 1,5 metra |
| 7 |
Mini złącze Hirschmanna |
8 |
Duży złącze Hirschmanna |
| |
Zakres pomiaru |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe ((¢50.4 Flanka) |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel zamknięty wylot 1,5 metra |
| B4 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
UWAGA:
1Przy wyborze produktu należy upewnić się, że badane medium jest kompatybilne z częścią stykową produktu.
2Aby zagwarantować niezawodną pracę produktu, użytkownikom zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie prawidłowego uziemienia zarówno produktu, jak i zasilania.
3Zakres temperatury pracy dla pierścieni O z gumy fluorowej wynosi od -20 °C do 250 °C. W przypadku temperatur poniżej -20 °C należy wybrać pierścienie uszczelniające typu EPDM O.Jeżeli istnieją specjalne wymagania, takie jak silne drgania, natychmiastowego uderzenia lub intensywnej interferencji elektromagnetycznej lub radiowej, proszę poinformować nas i określić w zamówieniu.
