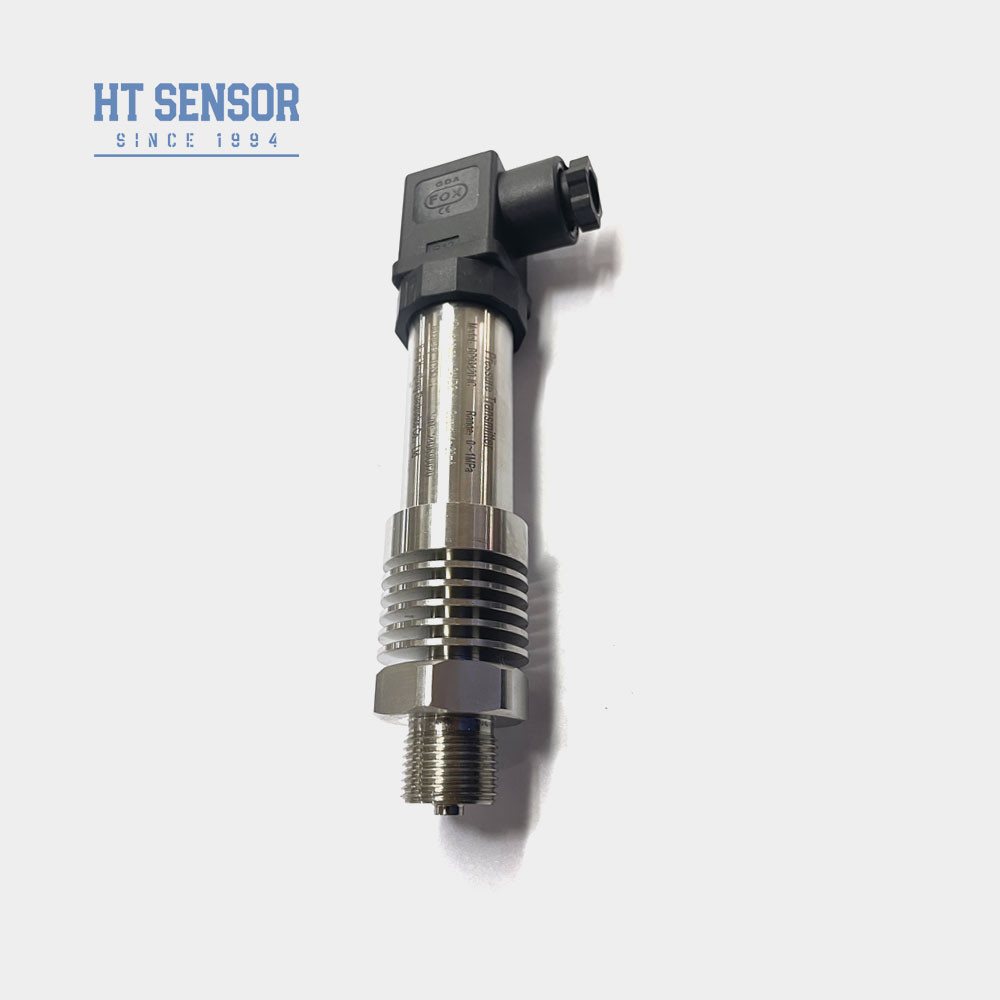

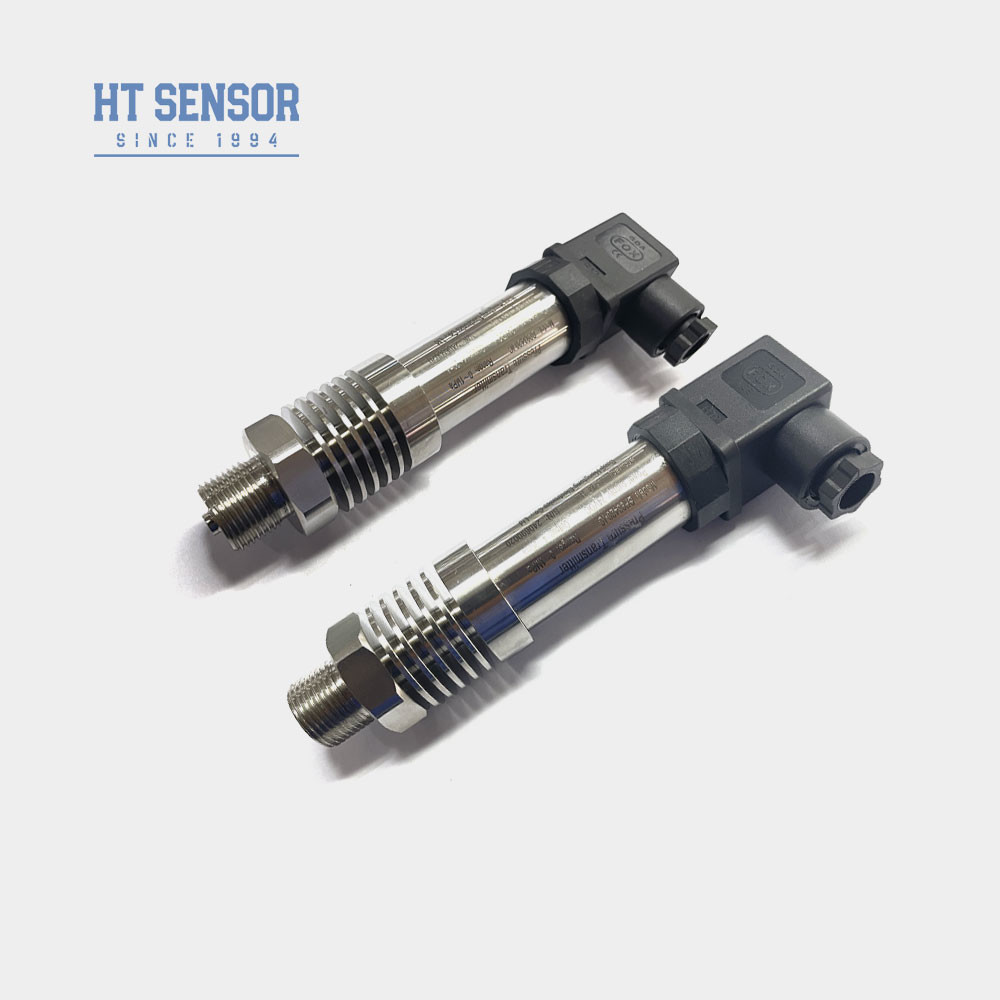

BZP93420IB Czujnik inteligentnego nadajnika ciśnienia
Wprowadzenie inteligentnego czujnika ciśnienia:
BPZ93420-IB Inteligentny czujnik nadajnika ciśnienia przyjmuje wysoką precyzję i wysoką stabilność rozproszonego rdzenia krzemowego jako układ czujnika ciśnienia nadajnika, zaawansowaną technologię chipów,obsługujący układ zintegrowany wzmacniacza o wysokiej precyzji i wysokiej stabilności z zerową, pełna kompensacja skali, kompensacja temperatury, ciśnienie pomiarowego medium jest przekształcane w standardowy sygnał komunikacyjny RS485.z wysoką precyzjąWszystkie produkty poddawane są badaniom szoku z powodu zmęczenia,Badania cyklu starzenia w wysokiej i niskiej temperaturze oraz precyzyjne cyfrowe procesy kompensacji temperatury.
Wysokiej jakości czujnik, precyzyjny układ wzmacniający, rygorystyczny proces produkcji, doskonały sprzęt do kontroli i testowania starzenia, aby zapewnić doskonałą jakość produktu.Produkt jest szeroko stosowany w systemach sterowania hydraulicznego i pneumatycznego; Petrochemiczne, ochrona środowiska, kompresja powietrza; Inspekcja pracy elektrowni, układ hamulcowy lokomotywy; Urządzenie termoelektryczne; Przemysł lekki, metalurgia mechaniczna;Automatyka budynków, system zasilania wodą pod stałym ciśnieniem; inne systemy automatyzacji i kontroli; inspekcja i kontrola procesów przemysłowych.
Cechy produktuz czujnikiem inteligentnego nadajnika ciśnienia:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Kompaktny i lekki projekt
3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
4.Można dodać głowicę zegarków LED lub LCD, wyświetlacz na miejscu
Wnioskiz czujnikiem inteligentnego nadajnika ciśnienia:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajności inteligentnego czujnika nadajnika ciśnienia |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
00,1% FS |
| Hysteresa |
00,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,3 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20mA ((+HART) |
12 ~ 30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 |
12~30VDC |
4 przewody |
| Wskazówki zamówienia czujnika nadajnika ciśnienia |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3W przypadku zamówienia z głowicą ekranu LCD lub LED nadajnika zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6W przypadku braku specjalnych instrukcji nie można używać kabla ani materiału polietylenowego.Jeśli potrzebujesz innego materiału kabla, proszę określić w formularzu zamówienia.
7W przypadku silnych wibracji, natychmiastowej siły uderzenia, silnych zakłóceń elektromagnetycznych lub częstotliwości radiowych i innych specjalnych wymagań, proszę poinformować naszą firmę i wskazać w zamówieniu.
| Przewodnik zamówienia czujnika nadajnika ciśnienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ1/IQ2 |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 0.1. . .0~0.01...100 MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
