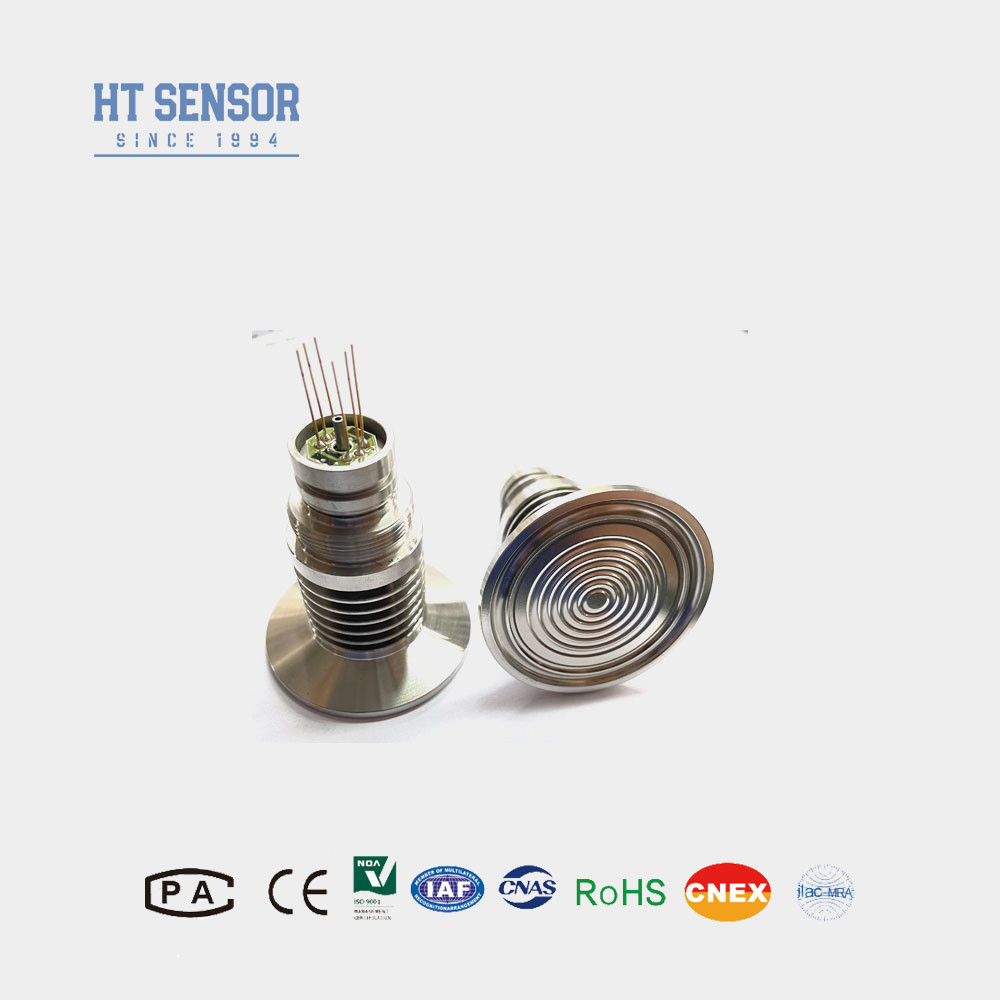

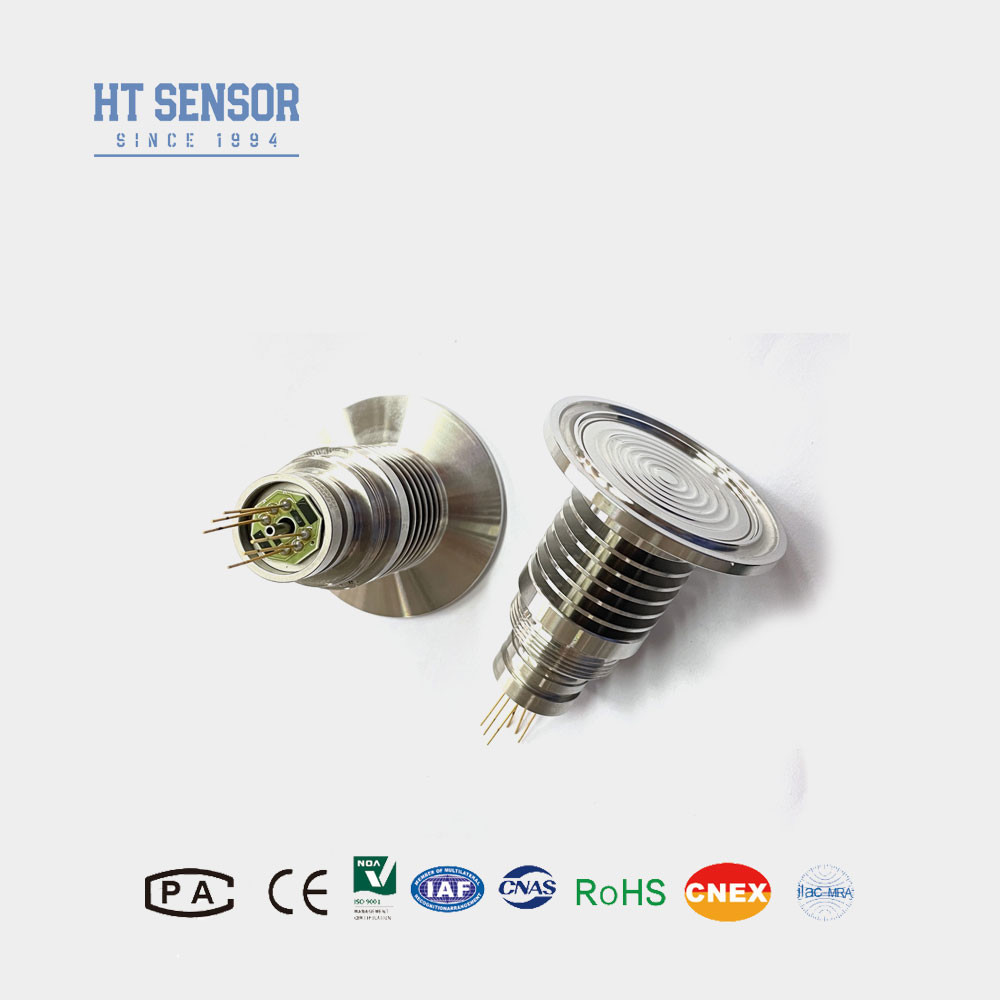

Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT

Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT-IQT
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT-IQT Zakres: 0-35kpa~3.5Mpa
Typ okablowania: Czteroprzewodowe lub pozłacane szpilki Kovar Środek pomiarowy: Gaz Ciecz i tak dalej
Dostarczać: 1,5 mA Śr: 50,4 mm
temperatury: -30~125 Produkcja: sygnał MV
Kod Hs: 9026209090 Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna Dostosowanie: Dostosowane żądanie
Podkreślić:

Wysokotemperaturowy czujnik ciśnienia krzemowego

,

czujnik ciśnienia krzemowego HT-IQT

opis produktu

HT-IQT Wysokotemperaturowy czujnik ciśnienia krzemu dla przemysłu spożywczego i napojów

HT-IQT Silisium Piezoresystywne czujnik ciśnienia

Wprowadzenie krzemowego czujnika ciśnienia:


HT-IQT to czujnik ciśnienia przepływowego z wysoką stabilnością wysokotemperaturowego chipu krzemowego dyfuzyjnego, który nie wchodzi w bezpośredni kontakt z medium pomiarowym.Ciśnienie jest przenoszone do czułego chipa poprzez membrany ze stali nierdzewnej i uszczelnienia oleju silikonowego, a mostek oporu układu zmienia się, co powoduje zmianę napięcia, a napięcie zmienia się do poziomu milivoltów.łatwe w czyszczeniu nie spowoduje krystalizacji na końcu nitki, łatwy w czyszczeniu, prosty w montażu, wysoka niezawodność.

Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 0
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 1
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 2


Cechy produktuo pojemności nieprzekraczającej 10 W:
  1. Zaawansowana technologia i opakowania ze stali nierdzewnej 316L
  2. Kompensacja temperatury i korekcja punktu zerowego poprzez grubość folii
  3. obwódWyjątkowa niezawodność, powtarzalność i stabilność
Wnioskio pojemności nieprzekraczającej 10 W:
  1. Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
  2. Przemysł spożywczy i napojów
  3. Przemysł farmaceutyczny
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa: 2,5KΩ~6KΩ
  3. Impedancja wyjściowa: 2,5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500 KPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 220 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
Projekt budowy
Wymiar
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 3



Połączenie elektryczne i rekompensata
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 4
Przykłady wyboru
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 5
Wskazówki dotyczące zamawiania
1. W montażu zwróć uwagę na koordynację rozmiaru rdzenia i obudowy nadajnika w celu osiągnięcia wymaganego uszczelnienia
2Podczas procesu montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli badane medium jest niezgodne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikać naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami w celu uniknięcia deformacji lub przebicia przepukliny i uszkodzenia rdzenia.
5. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
6Jeżeli zmiana kolczyka, należy zapoznać się z etykietą na drutie rdzeniowym.
spółka
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 6Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 7Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 8Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 9
Przemysł spożywczy i napojów Silisium czujnik ciśnienia wysokiej temperatury HT-IQT 10
