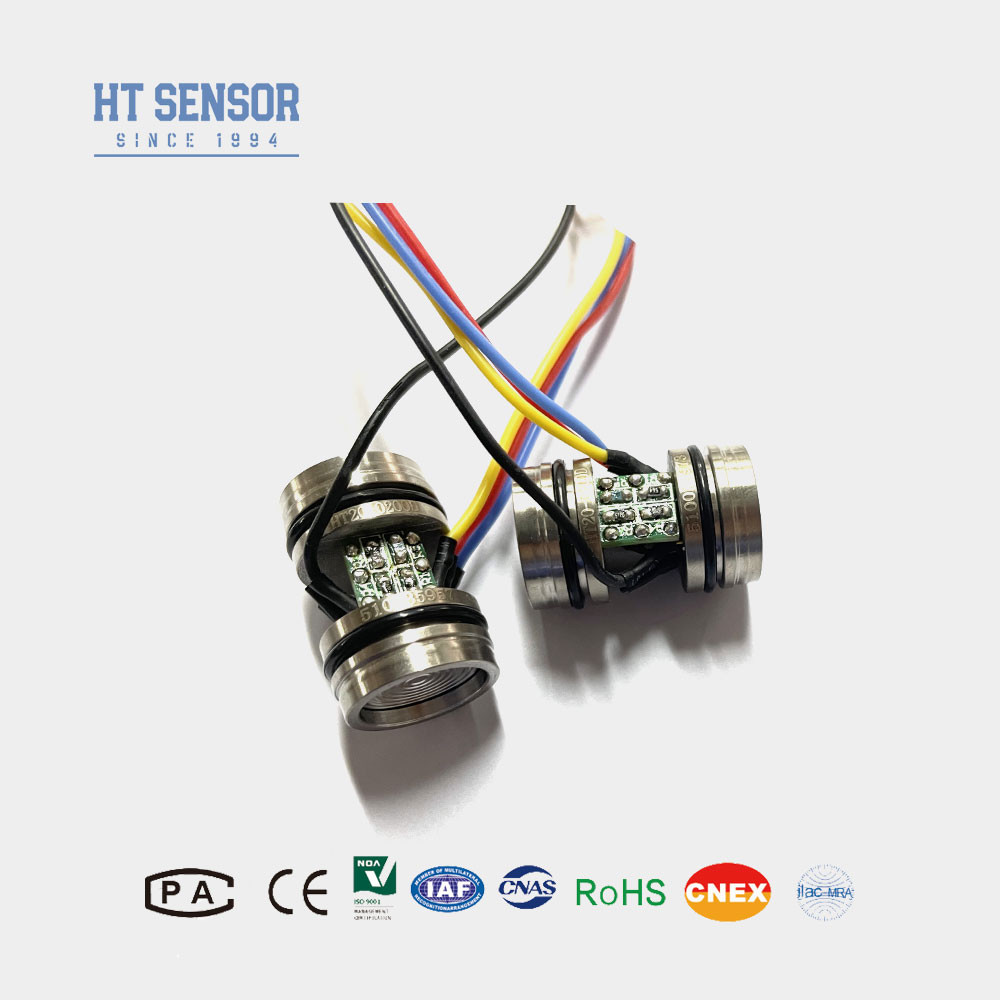

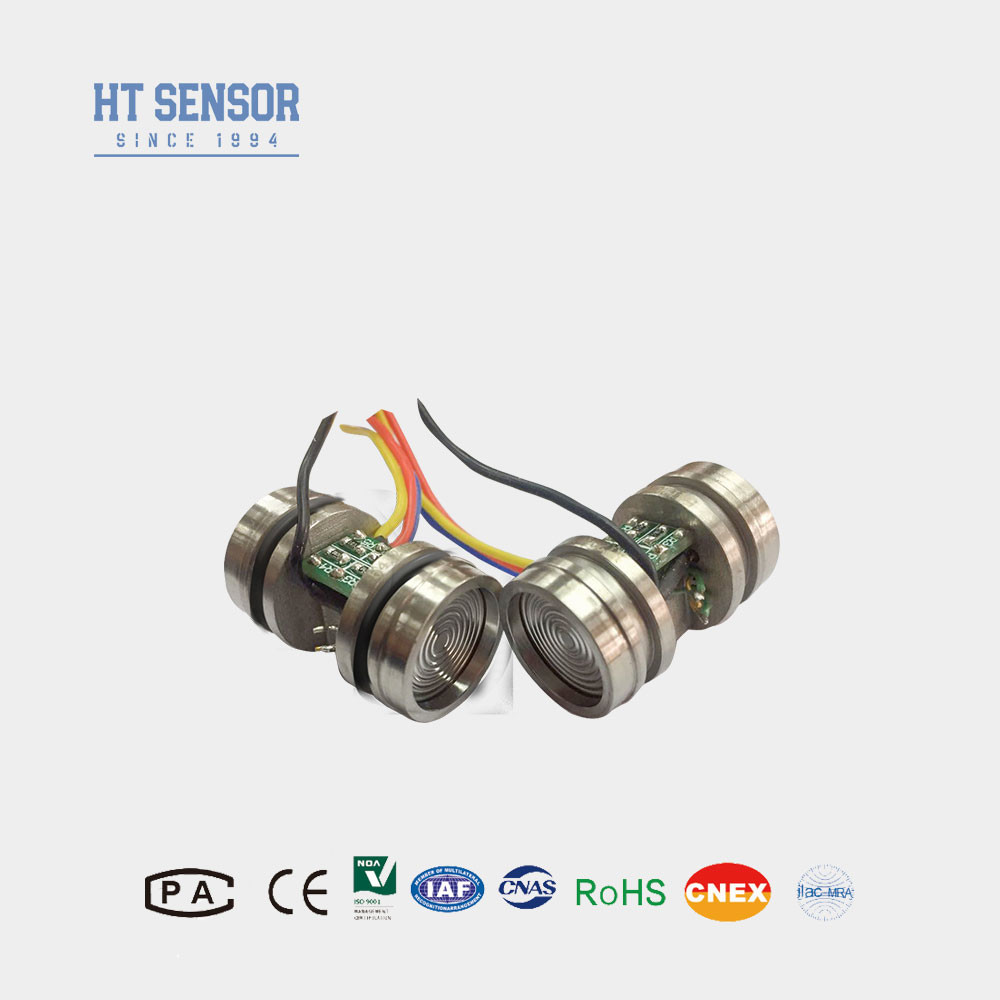

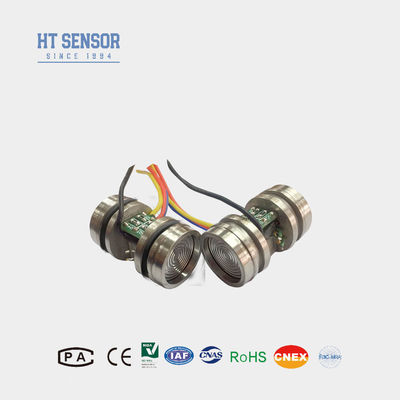

HT20 czujnik ciśnienia krzemu różnicowego z zużyciem do zastosowań przemysłowych

HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT20
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT20 Typ okablowania: Czteroprzewodowy
Środek pomiarowy: Gaz i ciecz Zakres: 0-10kpa~2MPa
Władza: 1,5 mA (0,4-2,0 mA) Pakiet transportowy: Karton
Długość: 29,5 mm Pochodzenie: Baoji. Chiny
Kod Hs: 9026209090 Rodzaj: Czujnik różnicy ciśnień
Do: Przekaźnik ciśnienia różnicowego Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna Dostosowanie: Dostępne
Podkreślić:

Czujnik ciśnienia krzemu różnicowego

,

Przemysłowe zastosowania Silisium czujnik ciśnienia

,

HT20 czujnik ciśnienia krzemu

opis produktu

HT20 czujnik ciśnienia krzemu różnicowego z zużyciem do zastosowań przemysłowych

HT20 czujnik ciśnienia różnicowego

Wprowadzenie różnicowego czujnika ciśnienia z krzemu:


HT20 różnicowy czujnik ciśnienia krzemowego jest piezoresystywnym czujnikiem ciśnienia różnicowego z krzemu z rdzeniem z bardzo stabilnego rozproszonego pierwiastka krzemu.obudowa ze stali nierdzewnej, a ciśnienie jest przesyłane przez stalowyW przypadku, gdy nie jest to możliwe, należy zastosować oczyszczalnik z diafragmą i zamkniętym olejem krzemowym do czułego chipa.bezpośrednio kontaktują się ze środkiem pomiarowym, tworząc w pełni stałą strukturę dlapomiar ciśnienia, umożliwiający dokładne pomiar ciśnienia różniczkowego.Dlatego produkt ten może być stosowany w różnych sytuacjach, które wymagająpomiar ciśnienia różniczkowego, w tym środowisk surowych i korozyjnych
Cechy produktuz różnicowym czujnikiem ciśnienia z krzemu:

  1. Stabilna i niezawodna wydajność
  2. Wysoka odporność na ciśnienie statyczne
  3. Efektywność kosztowa
  4. Wykorzystuje pierwiastkowy pierwiastkowy pierwiastek o napłonie oleju
Wnioskiz różnicowym czujnikiem ciśnienia z krzemu:
  1. Detekcja ciśnienia różnicowego
  2. Instrumenty kalibracyjne ciśnienia
  3. Pomiar poziomu płynu
  4. Kontrola procesów przemysłowych
Wydajność elektrycznaz różnicowym czujnikiem ciśnienia z krzemu:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa:3KΩ~6KΩ
  3. Impedancja wyjściowa:2.5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych

Parametry wydajnościz różnicowym czujnikiem ciśnienia z krzemu:
Zakres pomiaru 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
  Rodzaj Maksymalnie Jednostka
Liniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 45 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C


Projekt budowy
Wymiar Ht20 Mini Differential Pressure Sensor Cell for Liquid Test
Uwaga:W przypadku jakichkolwiek zmian w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji.

Połączenie elektryczne i rekompensataz różnicowym czujnikiem ciśnienia z krzemu

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test

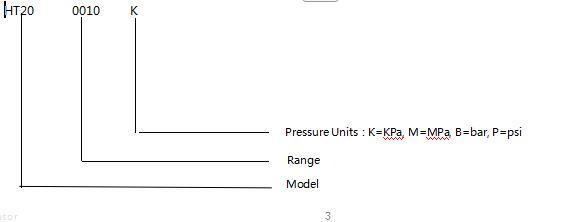

Przykłady wyboru
Ht20 Mini Differential Pressure Sensor Cell for Liquid Test
Wskazówki dotyczące zamawiania

1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięciawymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
