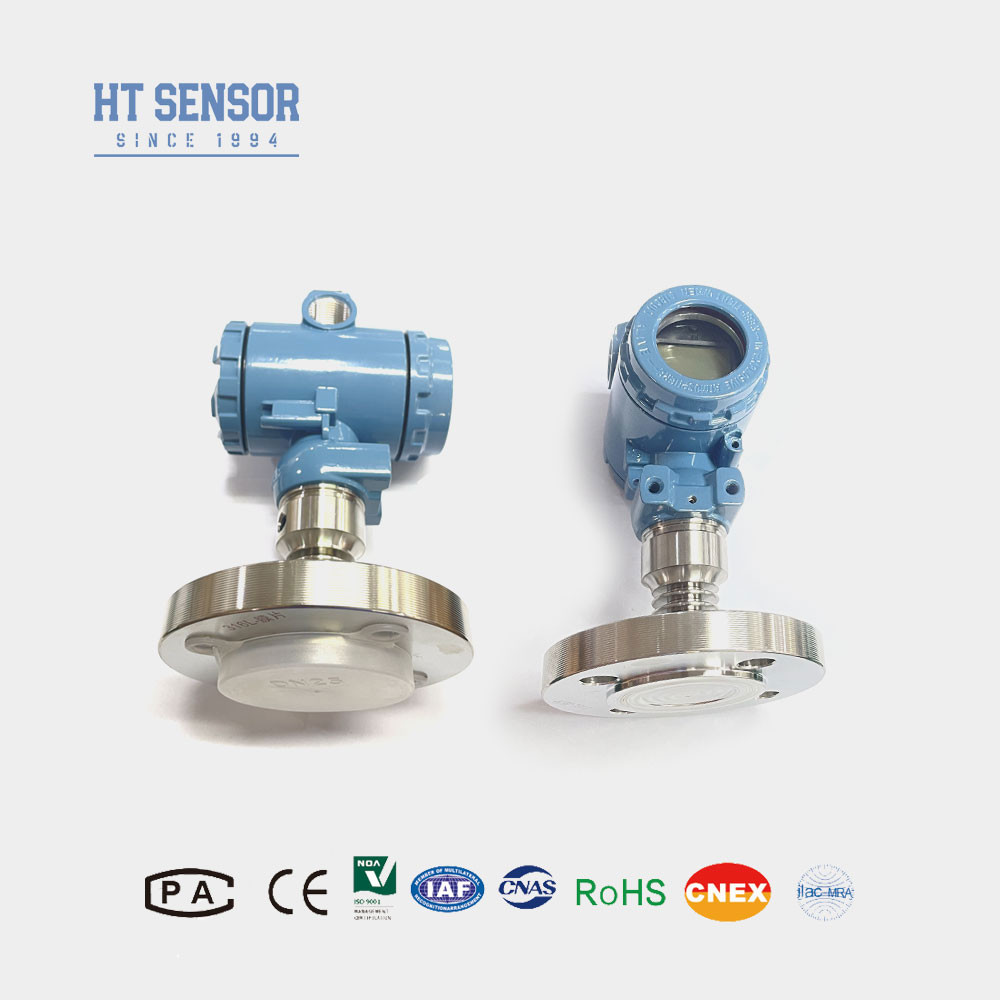

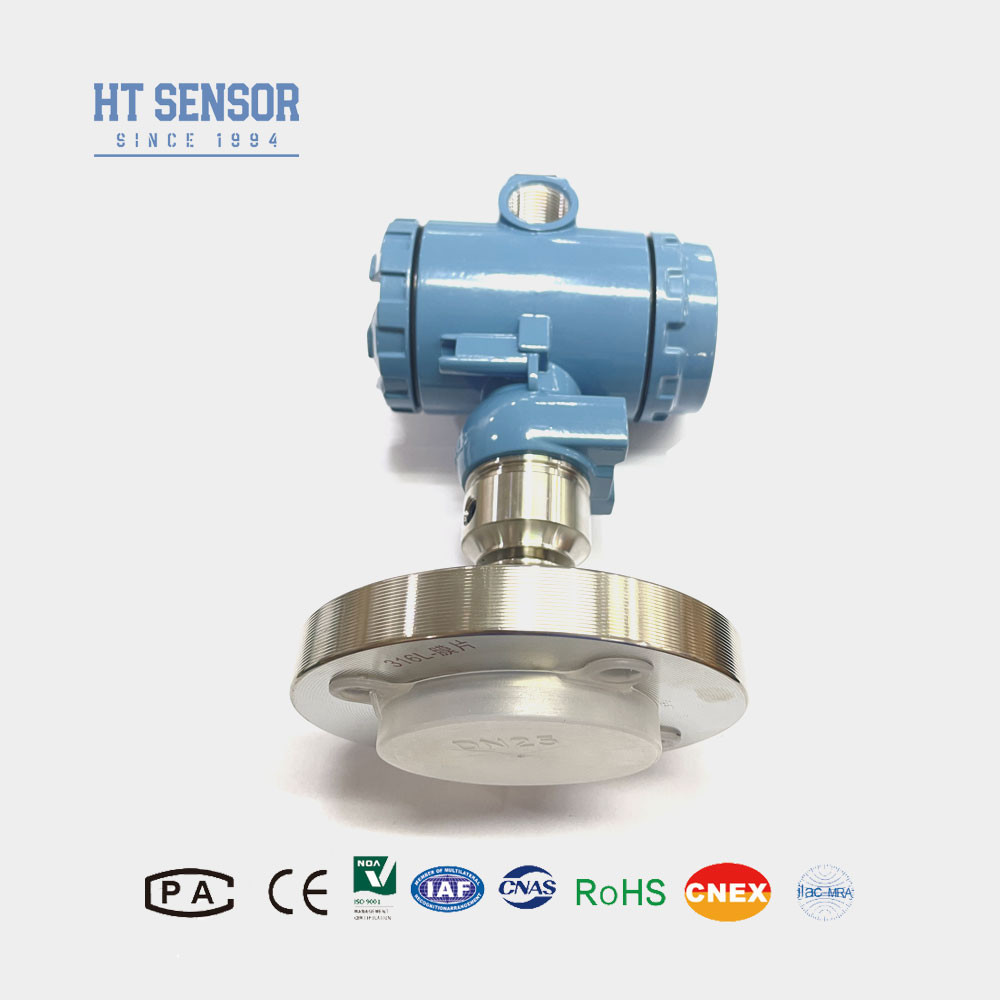

Wysokotemperaturowy przemiennik ciśnienia przemysłowego z wyświetlaczem do sterowania procesami przemysłowymi

WprowadzeniePrzemysłowy czujnik ciśnienia nadajnik:


Przekaźnik ciśnienia wysokiej temperatury BP93420-IIIF wykorzystuje rdzeń wypełniony olejem z silikonowej folii oporowej serii HT jako element pomiarowy sygnału.Jego połączenie procesowe obejmuje bezpośrednie spawanie diafragmy izolacyjnej 316L i pasującej płaszczyznyWnętrze z stali nierdzewnej jest wyposażone w urządzenie do pomiaru ciśnienia, które zapewnia dokładne pomiary ciśnienia.obwód przetwarzania sygnału przekształca sygnał czujnika w standardowy sygnał wyjściowy (4-20mA).

Charakterystyka produktuPrzemysłowy czujnik ciśnienia:

• 1. Niestandardowy szeroki zakres pomiarów, różnorodne opcje interfejsu ciśnienia
  2. Różne opcje sygnału wyjściowego
  3. Przycisk regulowany zero i pełna skala
  4Wysoka precyzja, wielokrotne połączenie procesu aseptycznego

ZastosowaniePrzemysłowy czujnik ciśnienia:

• Odpowiedni do pomiaru gazu i płynu nieżrącego 316L.
• Używane do przetwarzania aseptycznego w przemyśle medycznym, biofarmaceutycznym, higienicznym żywności i innych.
• Jest stosowany w przemyśle papierniczym i chemicznym, a także w kanalizacji i napojach.

1. 1.Weryfikacja zgodności: Przy wyborze produktu upewnij się, że badane medium jest zgodne z częścią kontaktu produktu.
2. 2.Diafragma jest ważnym składnikiem, nie uszkadzać diafragmy deformacji.
3. 3. Ochrona przed błyskawicami: Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochrony przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. 4. Opcje kabli: domyślna długość kabla wynosi zero i do wyboru są trzy materiały kablowe.Jeżeli wymagany jest inny materiał kabla, proszę określić w formularzu zamówienia.
5. 5.Wymogi specjalne: W przypadku silnych wibracji, natychmiastowej siły uderzenia, silnych zakłóceń elektromagnetycznych lub RF oraz innych wymogów specjalnych należy poinformować i wskazać w zamówieniu.

Wskazówka zamówieniaPrzemysłowy czujnik ciśnienia nadajnik
BP93420XX	Przekaźnik ciśnienia
	Kod	Projekt budowy
	IB	Przekaźnik ciśnienia ogólnego			IX	Wyświetlacz nadajnika ciśnienia
	IE	Przesyłacz ciśnienia lotniczego odporny na wstrząsy			IIC/III	Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz
	Jeżeli	Przewodnik ciśnienia odporny na wilgoć			IIE/IIIE	Przewodnik ciśnienia
	IN	Dedykowany nadajnik ciśnienia klimatyzacji
	IC	Przekaźnik ciśnienia wysokiej temperatury
	IQ/IQT	Duża membrana/przekaźnik ciśnienia wysokiej temperatury
		Zakres pomiaru	-100kPa...0kPa ~ 35kPa...3.5MPa
		(0-X) Kpa lub MPa	X: Wskazuje rzeczywisty zakres pomiarowy
			Kod	Zasilanie
			D1	24VDC
			D2	5VDC
			D3	Pozostałe
				Kod	Sygnał wyjściowy
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Kod	Połączenie ciśnieniowe
					J1	M20x1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Pozostałe
						Kod	Połączenie elektryczne
						B1	Hirschmann
						B2	Wtyczka PG7
						B3	Wyjście z przewodu kablowego
						B4	2088 Obudowa przemysłowa
						B5	2088 Obudowa przemysłowa z wyświetlaczem
						B6	Pozostałe
							Kod	Rodzaj ciśnienia
							G	Ciśnienie pomiarowe
							A	Bezwzględna presja
							S	Ciśnienie odniesienia zamknięte
