Wysokowydajny przemysłowy przetwornik czujnika ciśnienia do różnych przetworników ciśnienia
Product Details
| Nr modelu: | BP93420-IIIF | Zasilanie: | 24vdc |
|---|---|---|---|
| wyciąg: | 4-20mA lub RS485 itd. | Typ ciśnienia: | Ciśnienie manometryczne, ciśnienie absolutne, ciśnienie uszczelnione |
| Zakres: | 0-35 kpa ~ 20 MPa | Typ struktury: | Czujnik przetwornika z membraną płaską |
| Medium pomiarowe: | wysoka temperatura cieczy | Ocena dokładności: | 0,5% |
| płaski: | DN25-DN50 -DN100 i tak dalej | Personalizacja: | OEM |
| Podkreślić |
Wysokiej wydajności czujnik ciśnienia przemysłowego,Różne rodzaje ciśnienia,Przesyłacz czujników ciśnienia przemysłowego |
||
Product Description
Wysokowydajny przemysłowy przetwornik czujnika ciśnienia do różnych typów ciśnienia
BP93420-IIIF Przetwornik ciśnienia
Wprowadzenie do Przemysłowy przetwornik czujnika ciśnienia:

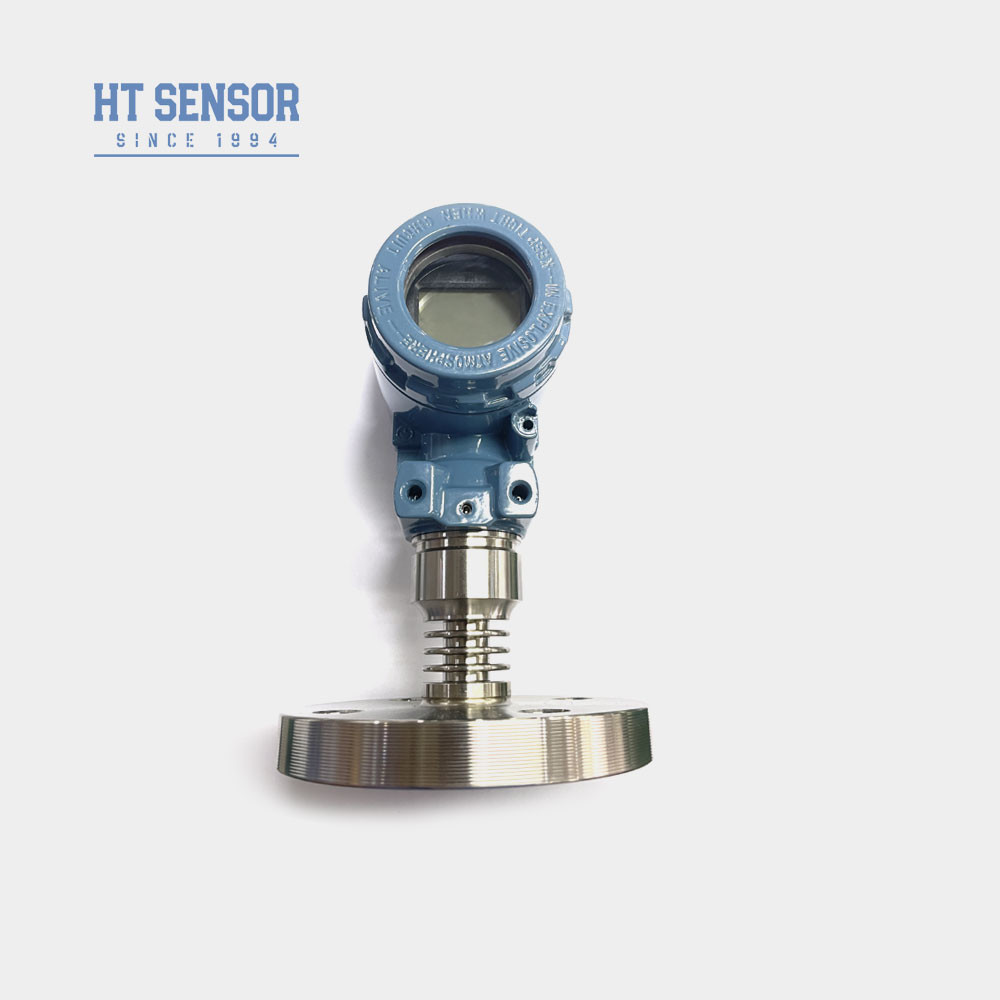

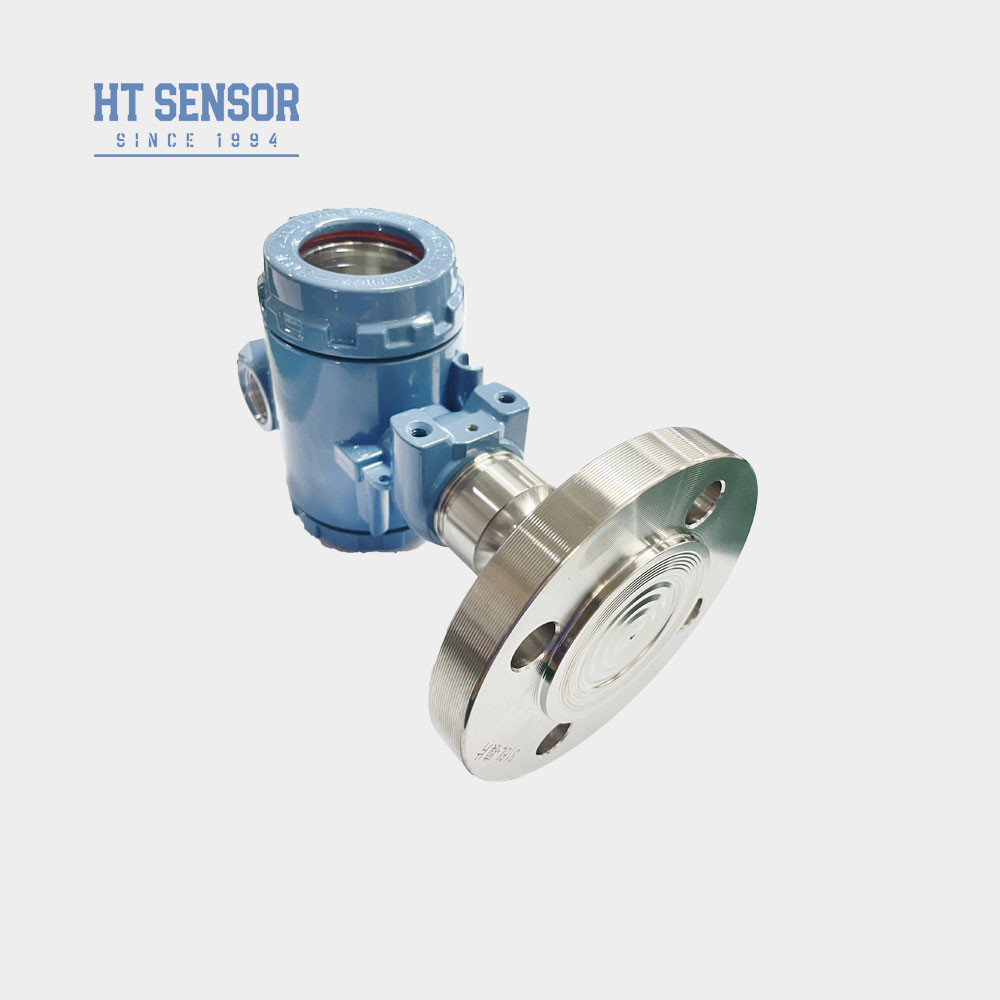

Przetwornik ciśnienia BP93420-III-F wykorzystuje rdzeń olejowy z rezystancyjną folią krzemową serii HT jako element pomiaru sygnału. Połączenie procesowe obejmuje bezpośrednie spawanie membrany izolacyjnej 316L i pasującego kołnierza, zapewniając precyzyjny pomiar ciśnienia. Dostosowany radiator jest zaprojektowany do pracy w środowiskach o wysokiej temperaturze. Wewnątrz obudowy ze stali nierdzewnej obwód przetwarzania sygnału konwertuje sygnał z czujnika na standardowy sygnał wyjściowy. Przeprowadzono rygorystyczne testy i starzenie komponentów, półproduktów i gotowych produktów, aby zagwarantować stabilną i niezawodną wydajność przetwornika.
| Parametry wydajności Przemysłowy przetwornik czujnika ciśnienia | |
| Zakres pomiarowy | -100kPa…0kPa ～ 35kPa…20MPa |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie hermetyczne |
| Przeciążenie | ≤ 1,5 razy większe niż zakres znamionowy |
| Dokładność @ 25℃ | ±0,25% (typowo) ±0,5% (maksymalnie) |
| Powtarzalność i histereza | 0,02%F.S(typ.) 0,05%F.S(maks.) |
| Długoterminowa stabilność | ±0,1%F.S/Rok(typ.) ±0,2%F.S/Rok(maks.) |
| Dryft temperatury punktu zerowego | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Dryft temperatury pełnej skali | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Pasmo przenoszenia | 2,4Khz |
| Temperatura kompensacji | 0-70℃(≤10mpa, konfigurowalny) |
| Temperatura pracy | -20℃~80℃ |
| Temperatura przechowywania | -40℃~120℃ |
| Wibracje | 10g,55Hz ～ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony | IP65 |
| Uszczelka O-ring | Guma fluorowa |
| Waga | ~4kg |
Cechy produktu Przemysłowy przetwornik czujnika ciśnienia:
- 1. Szeroki zakres pomiarowy, różne opcje interfejsu ciśnieniowego
- 2. Różnorodne opcje sygnału wyjściowego
- 3. Regulowane zero i pełna skala
- 4. Wysoka dokładność, wiele sterylnych połączeń procesowych
Zastosowania Przemysłowy przetwornik czujnika ciśnienia:
- Nadaje się do pomiaru niekorozyjnych gazów i cieczy z 316L.
- Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnego przetwarzania.
- Stosowany w przemyśle papierniczym i chemicznym, a także do poziomu ścieków i napojów.
| Sygnał wyjściowy of Przemysłowy przetwornik czujnika ciśnienia | Napięcie zasilania | Typ wyjścia | |
| 4~20mA | 12~30VDC | 2-przewodowy / 3-przewodowy |
2/3/4-przewodowy |
| 0/1~5V |
| Wskazówki dotyczące zamawiania of Przemysłowy przetwornik ciśnienia |
- 1. Zapewnij kompatybilność: Przy wyborze produktu należy potwierdzić, czy medium testowe jest kompatybilne z elementami kontaktowymi produktu.
- 2. Produkty przeciwwybuchowe: Należy pamiętać, że produkty spełniają wymagania certyfikatu przeciwwybuchowego bezpieczeństwa własnego CNEX.
3. Ochrona odgromowa: Aby zapewnić niezawodne działanie produktu, zaleca się zainstalowanie urządzeń ochrony odgromowej na miejscu i upewnienie się, że produkt i zasilanie są niezawodnie uziemione.
4. Produkt jest dostarczany bez kabla, w razie potrzeby można skontaktować się z personelem biznesowym i wskazać to w zamówieniu.
5. Wymagania specjalne: W przypadku silnych wibracji, chwilowej siły uderzenia, silnych zakłóceń elektromagnetycznych lub częstotliwości radiowej oraz innych specjalnych wymagań, prosimy o poinformowanie i wskazanie w zamówieniu.
| Przewodnik po zamówieniach Przemysłowy przetwornik czujnika ciśnienia | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa ogólna | |||||||
| IB | Ogólny przetwornik ciśnienia | IX | Wyświetlacz przetwornika ciśnienia | |||||
| IE | Odporny na wstrząsy przetwornik ciśnienia lotniczego | IIC/III | Przemysłowy ogólny/wyświetlacz przetwornika ciśnienia | |||||
| IF | Przetwornik ciśnienia odporny na wilgoć | IIE/IIIE | Ogólny/wyświetlacz przetwornika ciśnienia | |||||
| IN | Przetwornik ciśnienia dedykowany do klimatyzacji | |||||||
| IC | Przetwornik ciśnienia wysokotemperaturowego | |||||||
| IQ/IQT | Duża membrana / wysokotemperaturowy przetwornik ciśnienia | |||||||
| Zakres pomiarowy | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Obudowa przemysłowa 2088 | |||||||
| B5 | Obudowa przemysłowa 2088 z wyświetlaczem | |||||||
| B6 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| G | Ciśnienie manometryczne | |||||||
| A | Ciśnienie bezwzględne | |||||||
| S | Ciśnienie odniesienia hermetycznego | |||||||
FAQ :
1. P: Jakie są cechy twoich przetworników czujników ciśnienia?
O: Wysoka precyzja, trwałość i doskonała wydajność. Dostępne dostosowywanie.
2. P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Zapewniamy usługi OEM i ODM.
3. P: Jaka jest twoja zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą wyprodukować do 30 000 przetworników czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień. Zaleca się jednak wcześniejszy kontakt z naszym zespołem sprzedaży w celu zapewnienia sprawnej produkcji i harmonogramu dostaw.
4. P: Jaki jest typowy okres dostawy?
O: 5~8 dni roboczych dla modeli standardowych. Produkty niestandardowe mogą się różnić.
5. P: Jak wyceniane są produkty? Jakieś zniżki?
O: Konkurencyjne ceny ze zniżkami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na twoje produkty? I obsługa posprzedażna?
O: Nasza gwarancja wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
