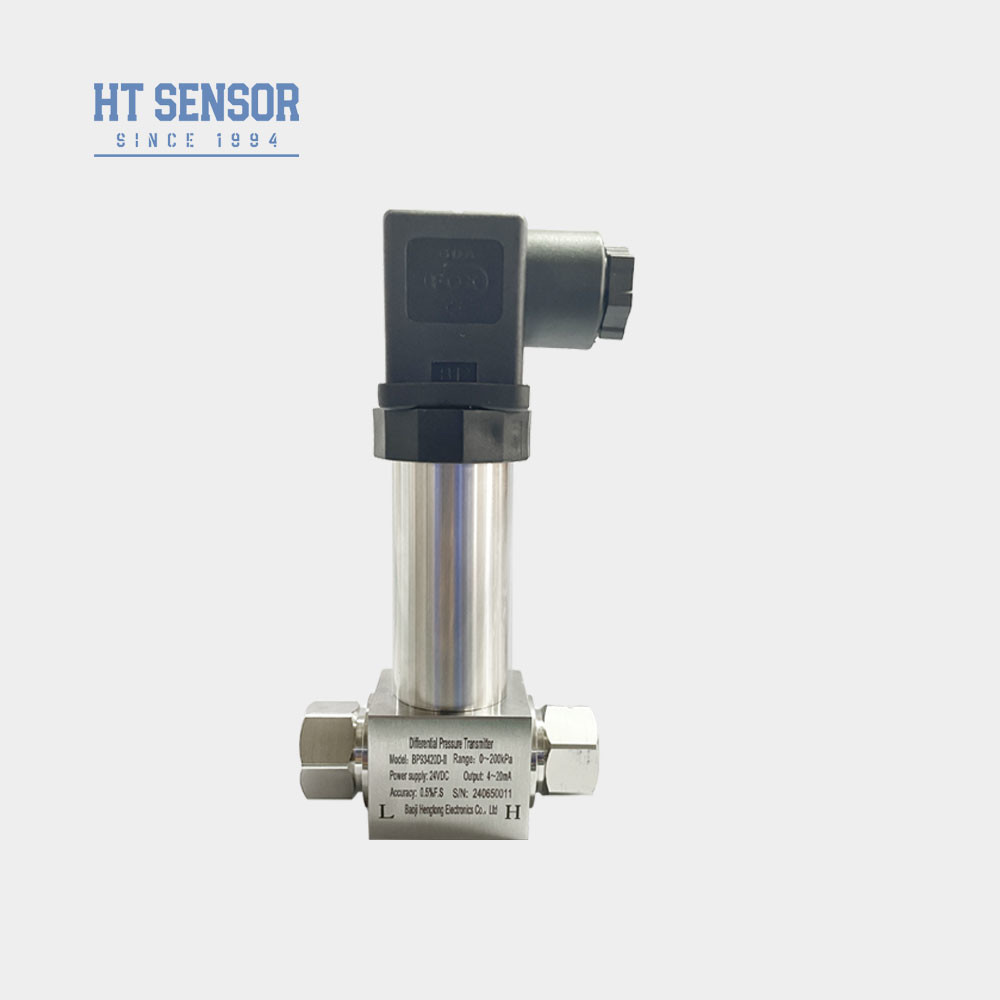

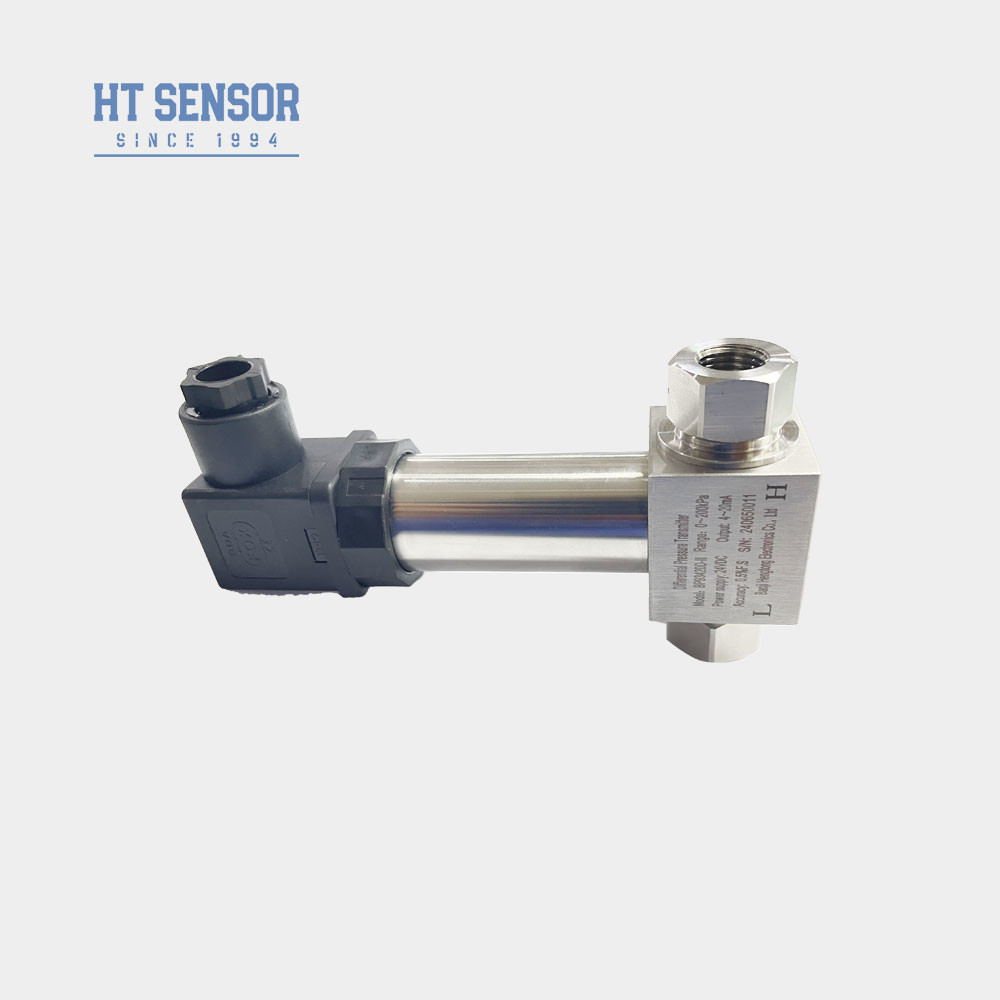

Przekaźnik ciśnienia różniczkowego BP93420DII z czujnikiem piezoresystywnego z rozproszonego krzemu
BP93420DIIDróżnicowyPresurePrzekaźnik
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje czujnik piezorezystywny z difusowego krzemu.Ma zastosowanie do pomiaru różnicy ciśnienia różnych gazów i płynów w rurociągach w takich gałęziach przemysłu jak ropa naftowa, energetyki chemicznej, energetyki elektrycznej, hydrologii itd.
Cechy produktuz nadajnikiem ciśnienia różnicowego:
1Przetwornik przyjmuje konstrukcję ze stali nierdzewnej, kompaktową strukturę, wygodną instalację.
2Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
3Interfejs elektryczny może być zewnętrzny lub bezpośrednio podłączony.
Wnioskiz nadajnikiem ciśnienia różnicowego:
- 1Jest odpowiedni do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach ropy naftowej, chemicznej, energetyki elektrycznej, hydrologii i innych gałęzi przemysłu.
- 2Używane do kontroli procesów w przemyśle.
- 3Pomiar ciśnienia różniczkowego rurociągów i pieców
| Parametry wydajnościz nadajnikiem ciśnienia różnicowego: |
| Zakres pomiaru |
0-10KPa......~2MPa |
| Rodzaj ciśnienia |
Ciśnienie różnicowe |
| Jednostronne przeciążenie |
≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne |
Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa |
± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy |
-30°C~80°C |
| Temperatura przechowywania |
-40°C~100°C |
| Wibracje |
10g,55Hz 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Bezpieczne i wybuchoodporne |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,45 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ̊20 mA |
12 ̊30VDC |
2/3/4 drutu |
| 010/20mA |
3 przewody
|
| 0/1 ‡5V |
| 0.5·4.5V |
5VDC |
| Wskazówki dotyczące zamawianiaz nadajnikiem ciśnienia różnicowego: |
UWAGA:
1Przy wyborze produktu upewnij się, że badane medium jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamówieniu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5. O-kręgi z gumy fluorowej o nominalnym zakresie temperatury roboczej od - 20 °C do 250 °C. W przypadku, gdy temperatury robocze spadają poniżej - 20 °C, należy wybrać pierścienie uszczelniające typu EPDM O.
6. Kabel nie jest dostarczany z przymocowanym domyślnym kablem. Jeśli potrzebujesz kabla, istnieją trzy materiały do wyboru.materiały kablowe z polietylenu będą stosowane domyślnieJeżeli wymagane są różne materiały kablowe, proszę podać w formularzu zamówienia.
7W przypadku szczególnych wymogów, takich jak silne drgania, natychmiastowe uderzenia, silne zakłócenia elektromagnetyczne lub radiowe, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówieniaz nadajnikiem ciśnienia różnicowego: |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| DII |
Przekaźnik ciśnienia różnicowego |
| |
Zakres pomiaru |
0-10KPa......~2MPa |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4 ‰ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5 ∙4.5VDC |
| S4 |
010mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20×1,5 Mężczyzna |
| J2 |
G1/2 Mężczyzna |
| J3 |
G1/4 Mężczyzna |
| J4 |
1/2 NPT Mężczyzna |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| D |
Ciśnienie różnicowe |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
