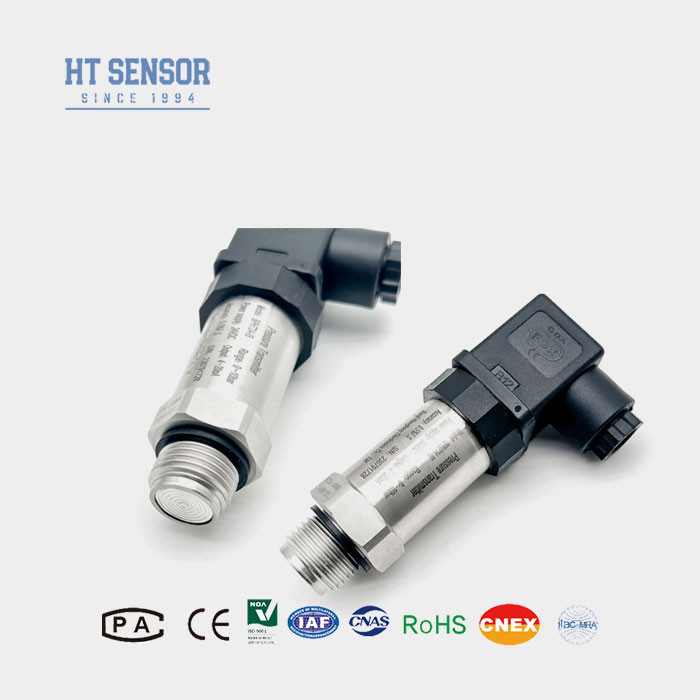

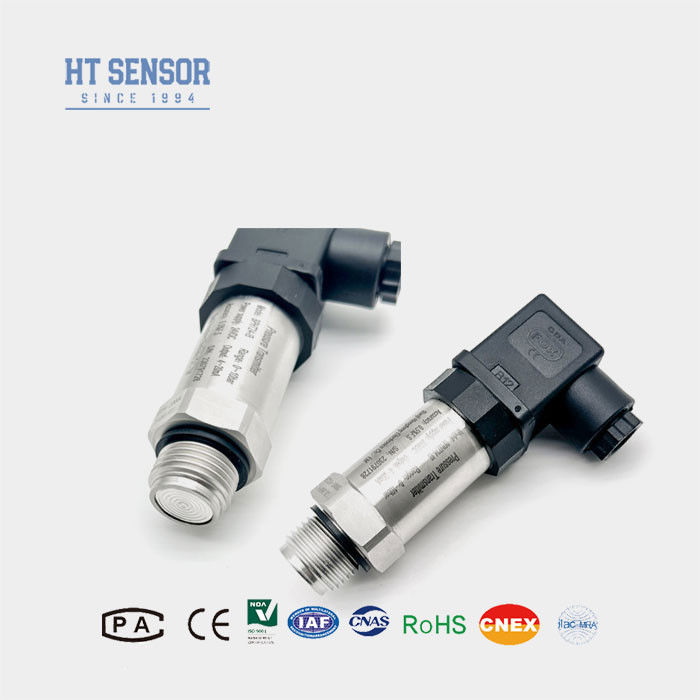

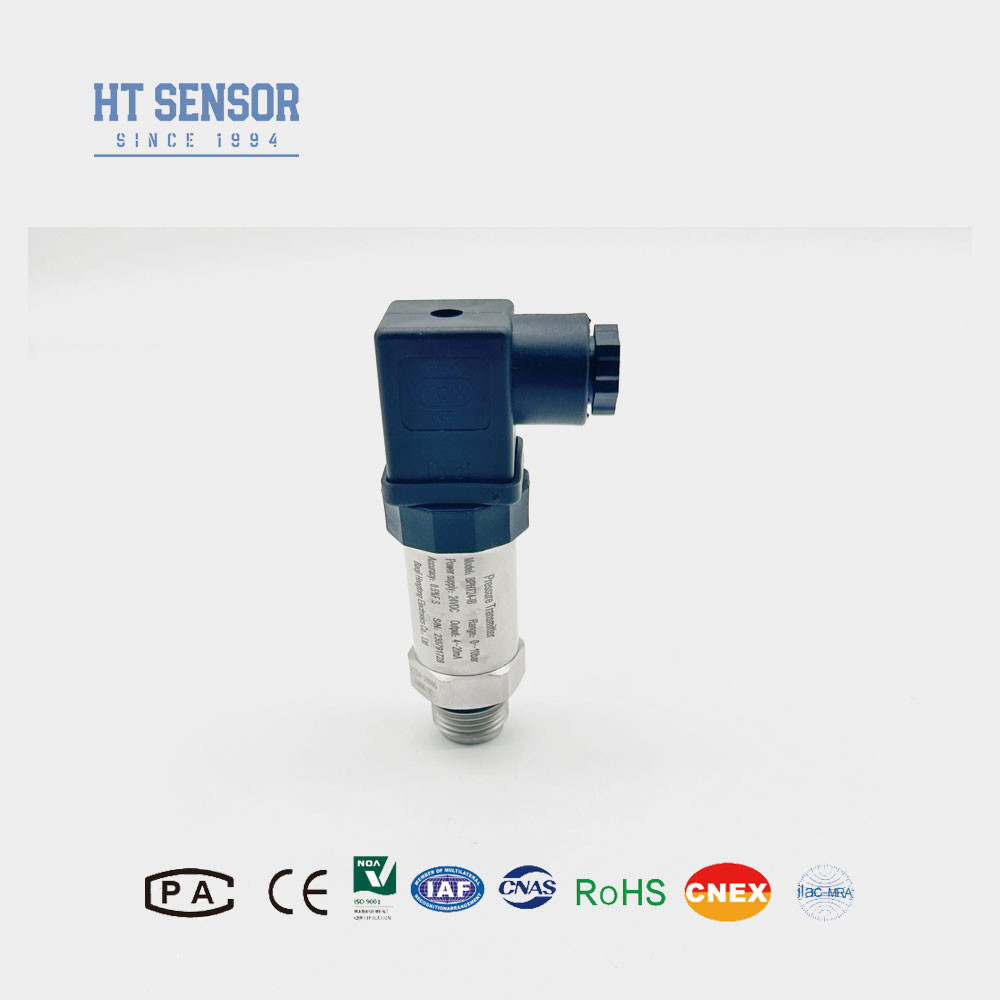

Czujnik nadajnika ciśnienia BPHT24
Wprowadzenie czujnika ciśnienia diafragmy:
Czujnik ciśnienia przepuszczalnego diafragmy BPHT24 ma konstrukcję nićową i płaską konstrukcję błony.Sanitarny nadajnik ciśnienia jest sanitarnym nadajnikiem ciśnienia nadającym się do pomiaru procesu spożywczegoInterfejs ciśnienia spłukiwania można osiągnąć za pomocą wątków lub zacisków i rur sanitarnych, które składają się z zacisków i rur sanitarnych.Przekaźnik ciśnienia BPHT24 jest szeroko stosowany w żywności, przemysł farmaceutyczny, browar, fermentacja i inne przemysły, podzielone na typ konwencjonalny, typ rozpraszający ciepło w wysokiej temperaturze, typ płaskiej folii kartonowej, typ napełniony olejem zacisku (typ sanitarny),Typ płaskiej folii z zaciskami, typ folii płynnej, wszystkie ze stali nierdzewnej.
Cechy produktuz czujnikiem ciśnienia przepuszczalnika przepuszczalnika:
1Różne opcje interfejsu ciśnienia.
2Zaprojektowany do zastosowań higienicznych, aby zapobiec średnim skalowaniom.
3Wysoka precyzja z całkowicie stalową strukturą.
4Łatwe do czyszczenia.
Wnioskiz czujnikiem ciśnienia przepuszczalnika przepuszczalnika:
- Produkt ten jest przeznaczony do pomiaru gazów i płynów nieżrących przy użyciu materiału 316L.
- Jest szczególnie odpowiedni do zastosowań w ochronie środowiska i przemysłu chemicznym.
- Produkt jest również szeroko stosowany w przemyśle morskim i lotniczym ze względu na wysoką niezawodność i dokładność.
- Ponadto nadajnik ciśnienia jest idealny do zastosowania w przemyśle medycznym, biofarmaceutycznym i higienicznym, gdzie najważniejsze są precyzja i czystość.
| Parametry wydajnościz czujnikiem ciśnienia przepuszczalnika przepuszczalnika |
| Zakres pomiaru |
0~35Kpa...~20MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
±0,1% F.S./Rok (typowy) ±0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~0,2 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
- Przed dokonaniem wyboru należy upewnić się, że badane medium jest kompatybilne z częścią kontaktu produktu.
- Należy pamiętać, że produkty odporne na wybuchy nie są dostarczane z głowicami cyfrowych wyświetlaczy podczas składania zamówienia.
- W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED należy upewnić się, że zasilanie nie jest mniejsze niż 20VDC.
- Aby zapewnić niezawodną pracę, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami w terenie oraz zapewnienie prawidłowego uziemienia produktu i zasilania.
- Nominalny zakres temperatury roboczej pierścienia O z gumy fluorowej wynosi od -20°C do 250°C. Jeśli temperatura robocza jest niższa niż -20°C, należy wybrać pierścienie O EPDM.
- W przypadku, gdy nie podano specjalnych instrukcji, wykorzystuje się materiał kablowy z polietylenu.Jeśli potrzebujesz innego materiału kabla, proszę określić w kolejności.
- Jeżeli istnieją specjalne wymagania, takie jak silne drgania, natychmiastowa siła uderzenia lub silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać je w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy |
| BPHT24 |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IX |
Wyświetlacz nadajnika ciśnienia |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| T |
Przekaźnik ciśnienia odporny na wysoką temperaturę |
|
|
| |
Zakres pomiaru |
0~35Kpa...~20MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
