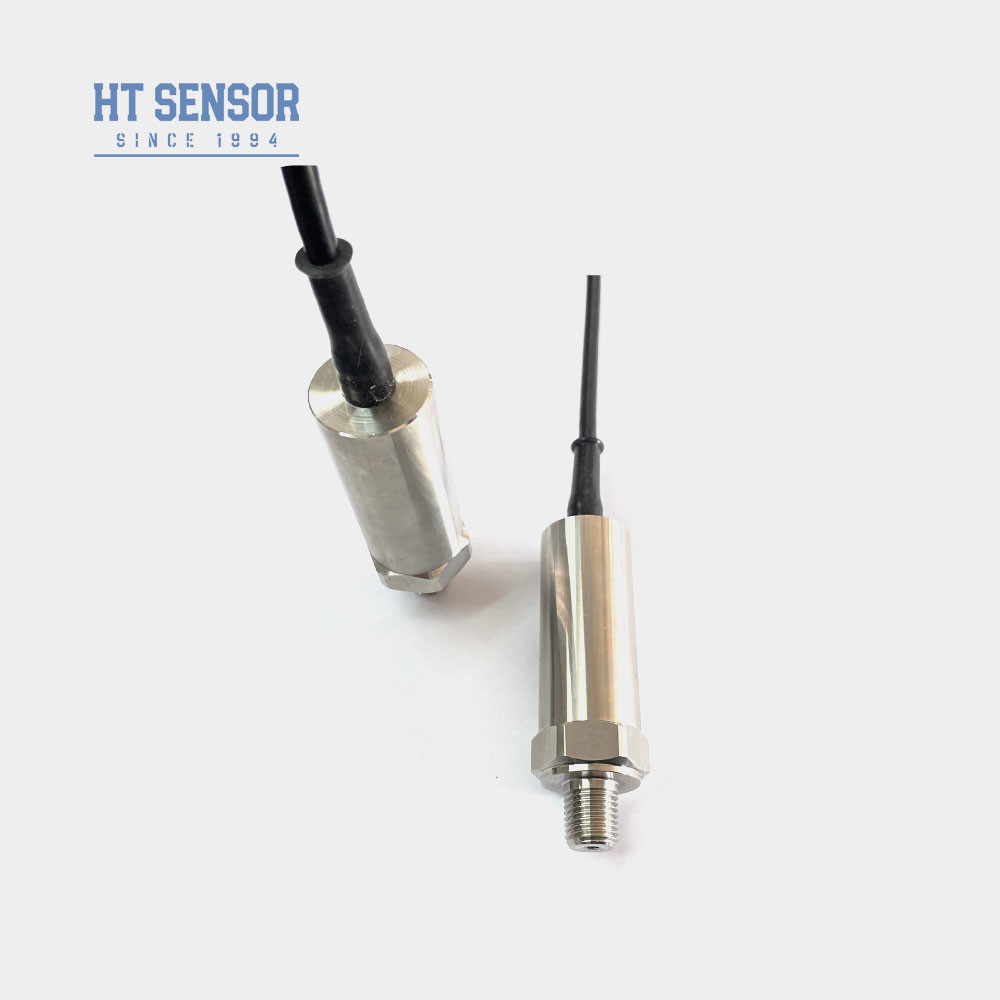

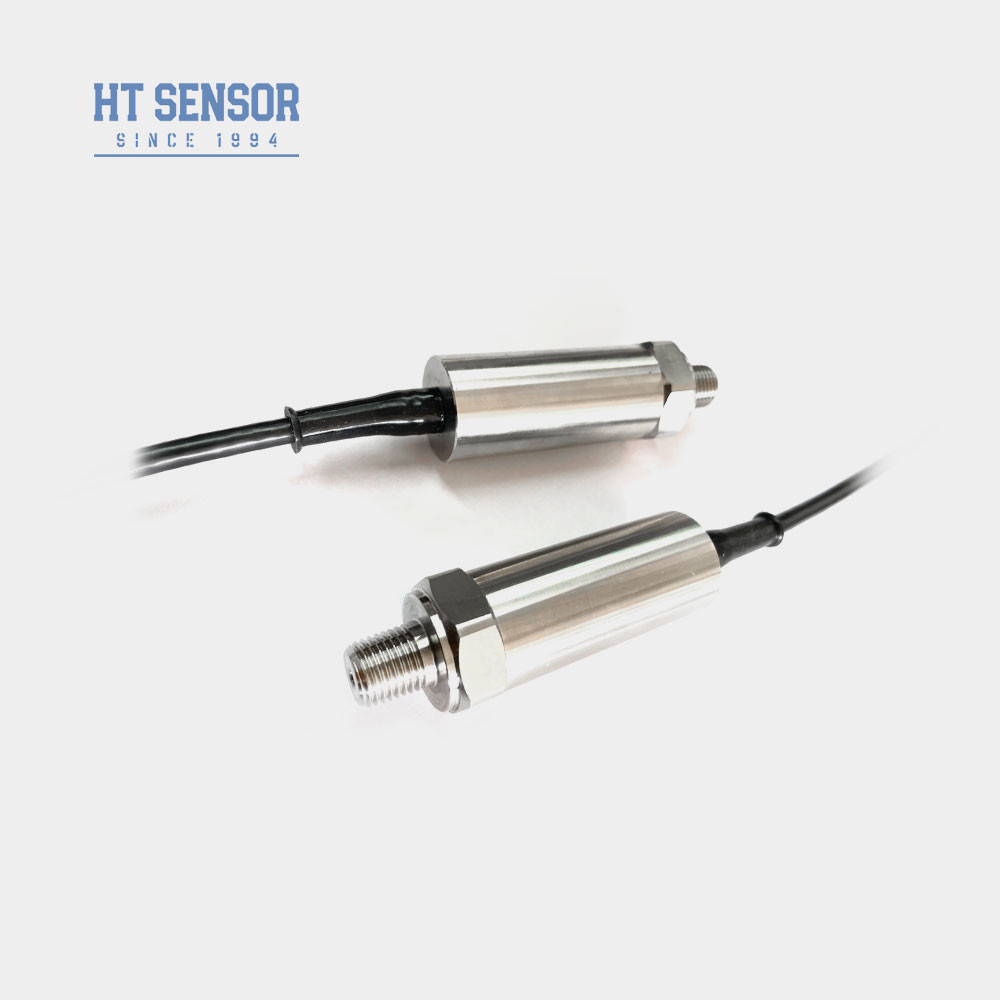

4-20mA IP66 czujnik ciśnienia Przemysłowy nadajnik poziomu G1/4
Przekaźnik ciśnienia BP93420IB
Wprowadzenie przemysłowego czujnika ciśnienia:
Czujnik ciśnienia z rozproszonego krzemu przemysłowego BP93420-I jest wszechstronnym instrumentem znanym ze swojej dokładności i niezawodności.Jego zaawansowana technologia zapewnia dokładne pomiary ciśnienia w wielu zastosowaniachCzujnik ma szeroki zakres pomiarów i może być stosowany w różnych zastosowaniach o różnych poziomach ciśnienia.
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
2Kompaktna i lekka konstrukcja.
3Zero i pełna skalowalność.
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskio pojemności nieprzekraczającej 10 W:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności: |
| Zakres pomiaru |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
00,1% FS |
| Hysteresa |
00,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,25 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
Wskazówki dotyczące zamawiania
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20°C, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy.Proszę określić w kolejności.
7. W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu
| Przewodnik w zakresie zamówienia |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
IC |
Przekaźnik ciśnienia wysokiej temperatury |
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 0.1. . 0,01...100 MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4 ‰ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5 ∙4.5VDC |
| S4 |
010mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Często zadawane pytania
1P: Jakie są cechy twojego czujnika ciśnienia?
A: Wysoka precyzja, trwałość, doskonała wydajność.
2P: Czy mogę podać specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3- Jaka jest wasza produkcja?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, więc jesteśmy dobrze wyposażeni, aby sprostać zapotrzebowaniu na duże zamówienia.Radzimy skontaktować się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny plan produkcji i dostawy.
4P: Jak długi jest ogólny cykl dostawy?
Odp.: Standardowy model 5~8 dni roboczych.
5P: Jakie są ceny produktu? Czy są jakieś zniżki?
A: Konkurencyjne ceny, rabaty na zamówienia masowe lub partnerów długoterminowych.
6. P: Jaki jest okres gwarancji Twojego produktu?
Odp.: Nasz okres gwarancji wynosi 24 miesiące po dostawie, obsługa posprzedażna w ciągu 24 godzin odpowie na Państwa pytania, w dowolnym momencie za pośrednictwem zdalnego sterowania siecią PC.
