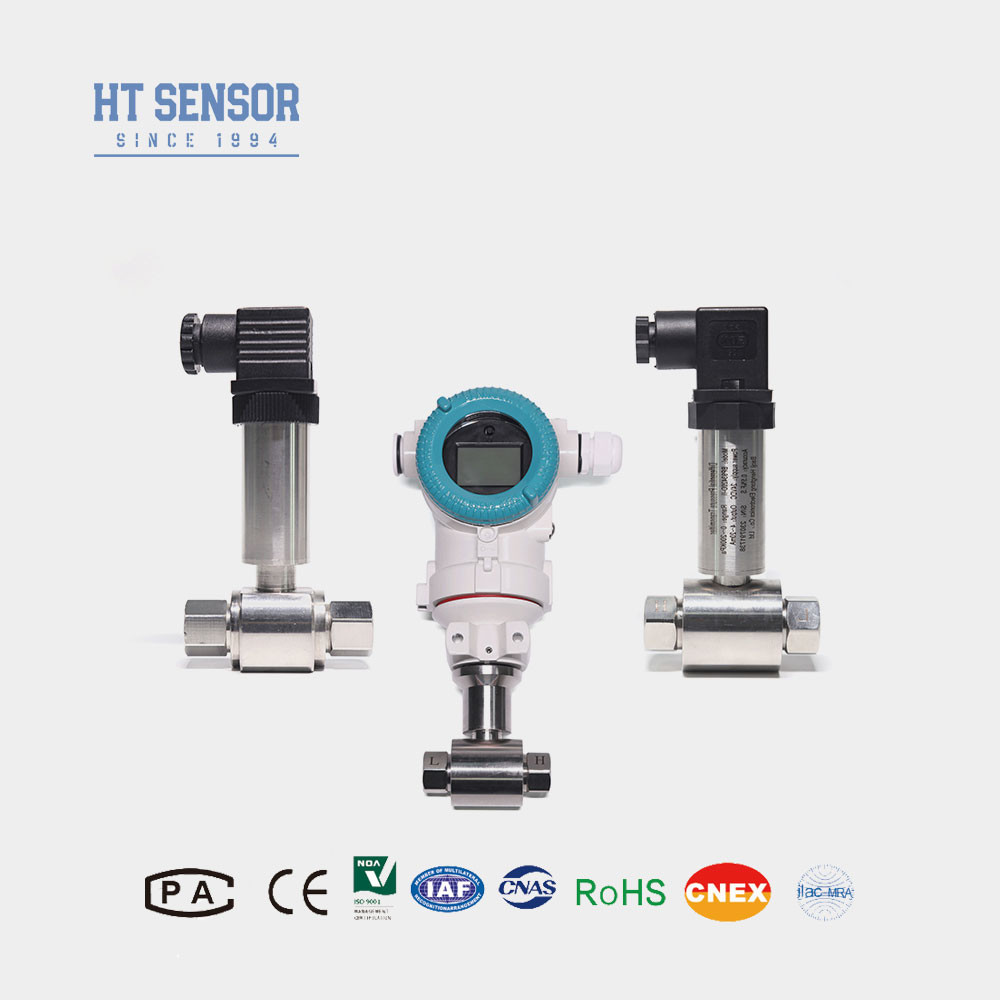

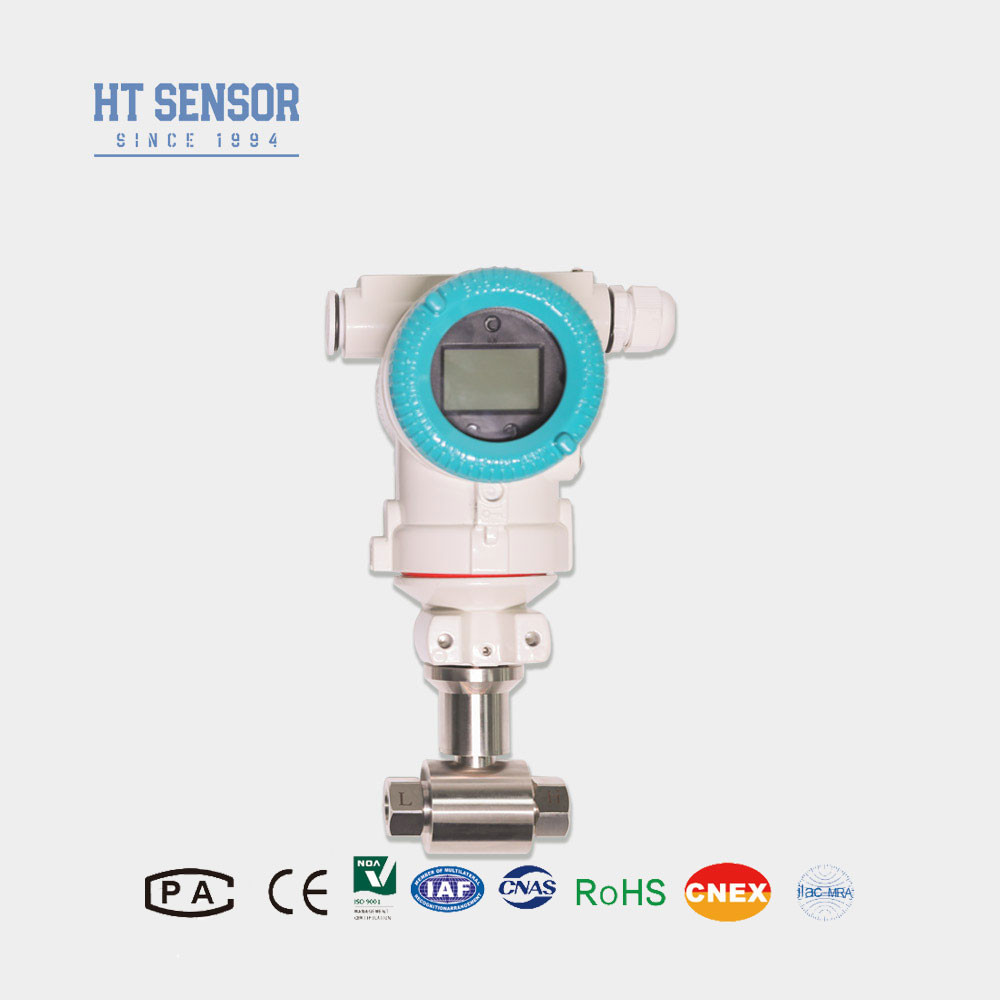

Czujnik HT, przetwornik różnicy ciśnień cieczy, stal nierdzewna, czujnik różnicowy z nadajnikiem DIN
Product Details
| modelka: | BP93420D-III | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 5VDC 24VDC | Produkcja: | 0.5-4.5V 4-20mA I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | OEM mężczyzny i kobiety |
| Rodzaj ciśnienia: | Różnica ciśnień | Klasa ochrony: | IP65 |
| Temperatura pracy: | -10-70℃ | Złącze: | Wielki DIN lub OEM |
| Podkreślić |
DIN Ciśnieniowy Przesyłowiec Ciśnieniowy Różnicowy,Stainless Steel Liquid Differential Pressure Transmitter |
||
Product Description
HT czujnik Ciśnieniowy różnicowy ciekły nadajnik czujnik różnicowy ze stali nierdzewnej z DIN
BP93420DIIDróżnicowyPresurePrzekaźnik
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje czujnik piezoresystywny z difusowanego krzemu.W przypadku gdy różnica ciśnienia medium pomiarowego znajduje się na diafragmie falistej po obu stronach czujnika, wyjście sygnału przez most Wheatstone układu czujnika ma dobry liniowy związek z różnicą ciśnienia, a różnicę ciśnienia można dokładnie zmierzyć.Jest odpowiedni do pomiaru różnicy ciśnienia różnych gazów i płynów w rurociągach ropy naftowej, chemicznej, energetycznej, hydrologicznej i innych.
Cechy produktuz nadajnikiem ciśnienia różnicowego::
- Nadajnik przyjmuje konstrukcję konstrukcyjną ze stali nierdzewnej, kompaktową strukturę i łatwą instalację.
- Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
- Interfejs elektryczny może być zewnętrzny lub bezpośredni.
Wnioskiz nadajnikiem ciśnienia różnicowego::
- 1Przystosowany do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
- 2Używane w kontroli procesów w przemyśle.
- 3Pomiar ciśnienia różniczkowego w rurach i piecach.Ery
| Parametry wydajnościz nadajnikiem ciśnienia różnicowego: | |
|---|---|
| Zakres pomiaru | 0-10KPa......~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0.5·4.5V | 5VDC |
| Wskazówki dotyczące zamawianiaz nadajnikiem ciśnienia różnicowego: |
1Przy wyborze produktu upewnij się, że medium mierzone jest zgodne z częściami kontaktującymi się z produktem.
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzamkowego zbiornika pomiędzy punktem pomiaru a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu
| Przewodnik w zakresie zamówieniaz nadajnikiem ciśnienia różnicowego: | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa......~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
