Przetwornik różnicy ciśnień 4-20mA z HART, pojemnościowy wskaźnik poziomu, przetwornik
Product Details
| Model nr.: | HT3351 | Zasilanie: | 15~42VDC |
|---|---|---|---|
| Waga: | 3,6 kg | Stabilność: | +-0,2% F.S./Rok |
| Rodzaj ciśnienia: | Różnica ciśnień | Specyfikacja: | 500 pa ~ 2000 kpa |
| Rodzaj: | Pojemnościowy czujnik różnicy ciśnień | Środek pomiarowy: | Gaz i ciecz |
| Stopień dokładności: | 0,1% | Ocena IP: | IP65 |
| Podkreślić |
Przekaźnik ciśnienia różnicowego 20 mA,Przełącznik ciśnienia różnicowego,Wskaźnik pojemnościowy czujnik ciśnienia różniczkowego nadajnik |
||
Product Description
Wprowadzenie pojemnościowego przetwornika ciśnienia różnicowego :

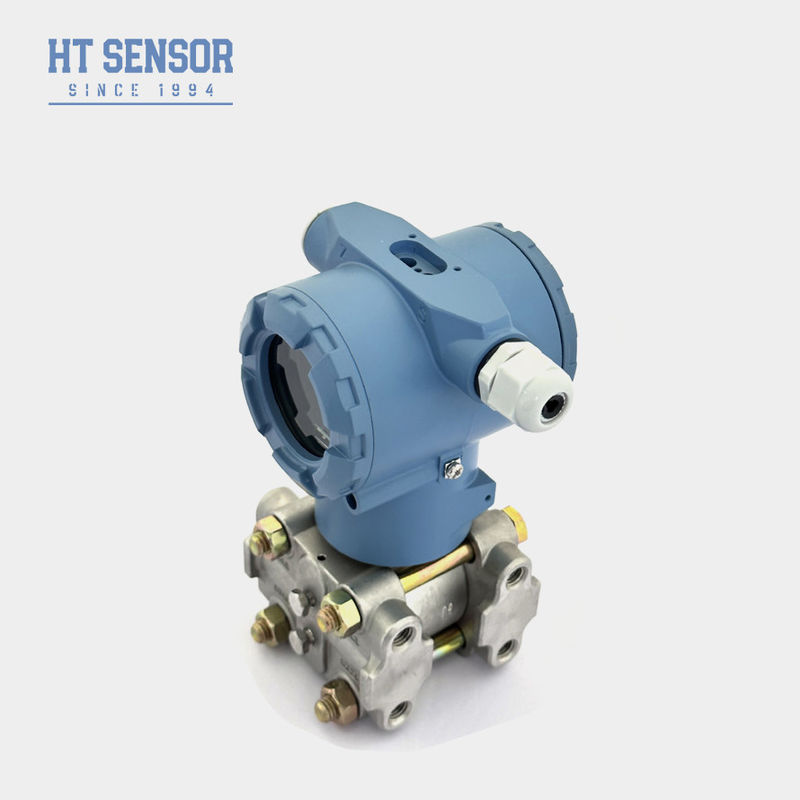

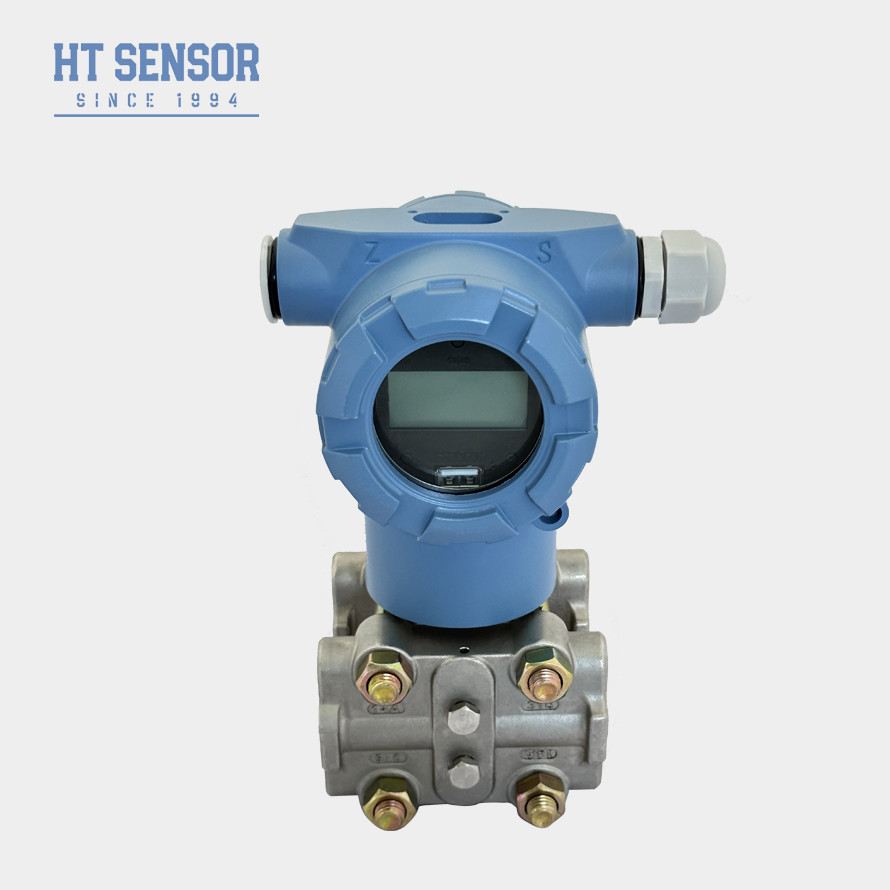

Przetwornik ciśnienia różnicowego z czujnikiem pojemnościowym HT3351, różnica ciśnień lub różnica ciśnień zmienia wartość pojemności czujnika, wynikający sygnał analogowy poprzez konwersję AD, na sygnał cyfrowy wysyłany do mikroprocesora. Po obliczeniach i przetworzeniu przez mikroprocesor, wyjściowy sygnał cyfrowy jest wysyłany do obwodu kontroli prądu po konwersji cyfrowo-analogowej i przekształcany na wyjściowy sygnał prądowy analogowy 4 ~ 20mA. Do pomiaru cieczy i gazów w małym zakresie.
Cechy produktu pojemnościowego przetwornika ciśnienia różnicowego:
1. Przetwornik przyjmuje konstrukcję ze stali nierdzewnej, zwartą konstrukcję, łatwą instalację.
2. Po ścisłej kompensacji temperatury i starzeniu, aby zapewnić stabilną i niezawodną wydajność.
3. Interfejs elektryczny może wybrać wtyczkę lub bezpośrednie połączenie.
Zastosowania pojemnościowego przetwornika ciśnienia różnicowego:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub cieczy w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
2. Pomiar ciśnienia w rurach i komorach.
Zakres:
| Wyjście | Wyjście analogowe: dwuprzewodowe 4-20mADC |
| Wyjście cyfrowe: dwuprzewodowe 4-20mADC i nakładanie zmiennego sygnału cyfrowego zgodnego z HART | |
| Zasilanie | napięcie zasilania 12,5-45VDC |
| Obciążenie graniczne | Maksymalny rezystor obciążenia Rmax w pętli zależy od napięcia zasilania, patrz poniższy rysunek. PROTOKÓŁ HART wymaga, aby rezystor obciążenia nie był mniejszy niż 250Ω, nie większy niż 600Ω |
| Odległość komunikacji | Maks. 1,5 km, komunikacja wieloadresowa może połączyć maks. 15 inteligentnych przetworników. |
| Wyświetlacz | 4-cyfrowy wyświetlacz, 5-cyfrowy wyświetlacz LCD, typ wskaźnikowy. |
| Ochrona przeciwwybuchowa | ExiaIICT5; typ tłumienia wybuchu |
| Przesunięcie zera | Może być przenoszone dodatnio lub ujemnie, ale nie może przekraczać wartości granicznej |
| Temperatura | temperatura otoczenia -40-85℃ (przy wyborze LCD: -20-70℃) |
| Temperatura medium | -40～104℃ |
| Ciśnienie statyczne i jednostronne nadciśnienie | 3,45 KPa (ciśnienie bezwzględne)～31,2 MPa (ciśnienie manometryczne) |
| Wilgotność względna | 5～98%RH |
| Czas rozruchu | mniej niż 5 sekund. |
| Zmiana pojemności | Mniej niż 0,16 cm3 |
| Regulacja tłumienia | 0,20～25 sekund |
| Alarm usterki | W przypadku wystąpienia usterki, funkcja automatycznej diagnozy wygeneruje 3,9 lub 21,0 mA |
| Ochrona konfiguracji | Aby uniknąć losowej modyfikacji danych, można użyć oprogramowania lub przełącznika ochronnego, aby zablokować zapis danych |
Zasada działania pojemnościowego przetwornika ciśnienia różnicowego:
Jak pokazano na zasadzie działania, zewnętrzne ciśnienie lub różnica ciśnień spowoduje pewną zmianę wartości pojemności czujnika. Poprzez konwersję sygnału cyfrowego, jest on konwertowany na sygnał częstotliwości i wysyłany do mikroprocesora. Po obliczeniach mikroprocesora, sygnał kontroli prądu jest wyprowadzany do obwodu kontroli prądu i konwertowany na wyjście prądowe analogowe 4-20mA. Jednocześnie mikroprocesor odpowiada za interakcję i inne działania (wyświetlanie i ustawianie). Port komunikacyjny do komunikacji cyfrowej wymaga specjalnego portu naszej firmy. Moduł HART zaimplementuje komunikację HART przetwornika.
Sposoby pomiaru pojemnościowego przetwornika ciśnienia różnicowego:
Pomiar poziomu cieczy:
W pomiarze przepływu cieczy, króćce pomiarowe powinny być przebite po stronie przewodu procesowego, aby uniknąć osadzania się osadów. Jednocześnie przetwornik powinien być zamontowany obok lub pod króćcami pomiarowymi, aby zapobiec przedostawaniu się pęcherzyków powietrza do przewodu procesowego.
FQA:
P1: Czy jesteś firmą produkcyjną?
A1: Jesteśmy producentem z ponad 29-letnim doświadczeniem.
P2: Produkt dostosowany do potrzeb klienta
A2: Świadczymy usługi OEM i Custom-Design.
P3: Gwarancja jakości
A3: Nasze produkty objęte są ograniczoną 12-18 miesięczną gwarancją od daty wysyłki do pierwotnego nabywcy. Hengtong bezpłatnie wymieni lub naprawi wadliwe produkty. Niniejsza gwarancja nie ma zastosowania do żadnych jednostek, które zostały zmodyfikowane, niewłaściwie użyte lub zaniedbane.
P4: Wysyłka i pakowanie
A4: Produkty są zazwyczaj wysyłane przez międzynarodowy Express, w tym UPS, FedEx, DHL i INT za fracht z góry, można również użyć swojego konta wysyłkowego do odbioru, standardowe opakowanie eksportowe, w tym certyfikat kontroli.
P5: Skontaktuj się z nami
A5: Mamy aktywny i doświadczony zespół sprzedaży, który służy Państwu w kwestiach technicznych i biznesowych. Po prostu zostaw nam wiadomość lub kliknij Serwis online.
