HT26V 10V Piezorezystancyjny krzemowy czujnik ciśnienia, rdzeń czujnika membranowego OEM
Product Details
| Nr modelu: | HT26V | Typ sygnału wyjściowego: | Analogiczny 10mv/V |
|---|---|---|---|
| Moc: | 5-10 V prądu stałego | Tworzywo: | stal nierdzewna |
| Medium pomiarowe: | Gaz i ciecz | Dia: | 19 mm |
| Wysoki: | OEM | Pakiet Transportowy: | Karton |
| Typ: | czujnik ciśnienia z krzemu | Personalizacja: | Dostępne OEM i ODM |
| Podkreślić |
Czujnik ciśnienia krzemowego piezoresystywnego z membrany,OEM Piezoresystywny czujnik ciśnienia krzemu,Czujnik błony otwórnej OEM |
||
Product Description

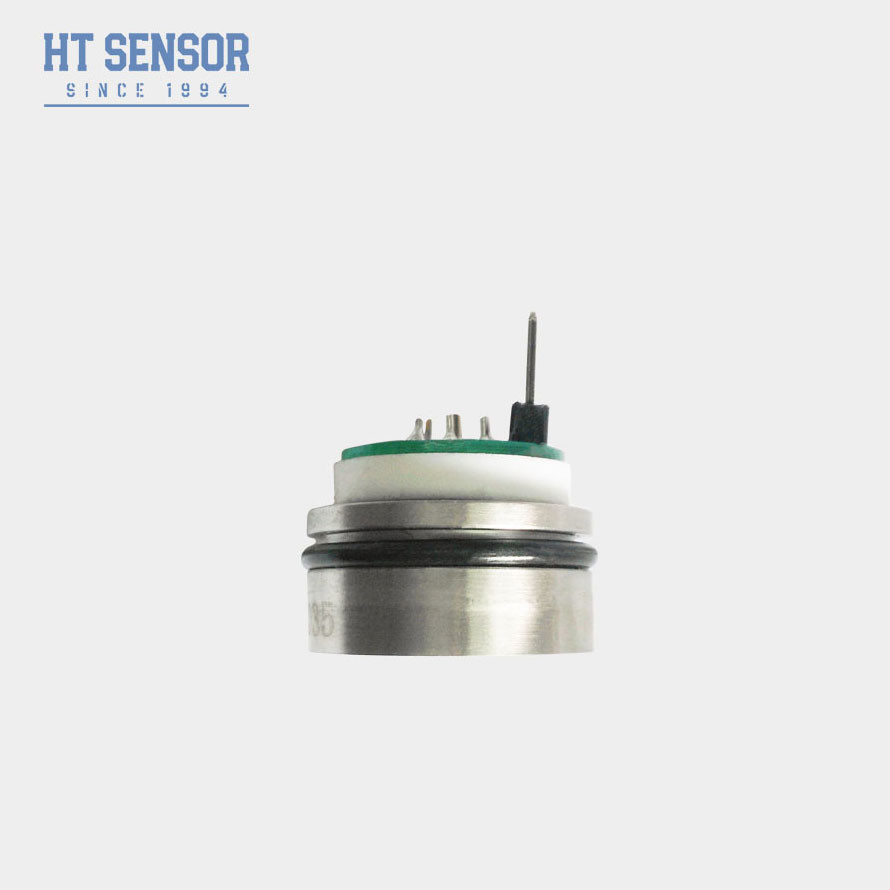

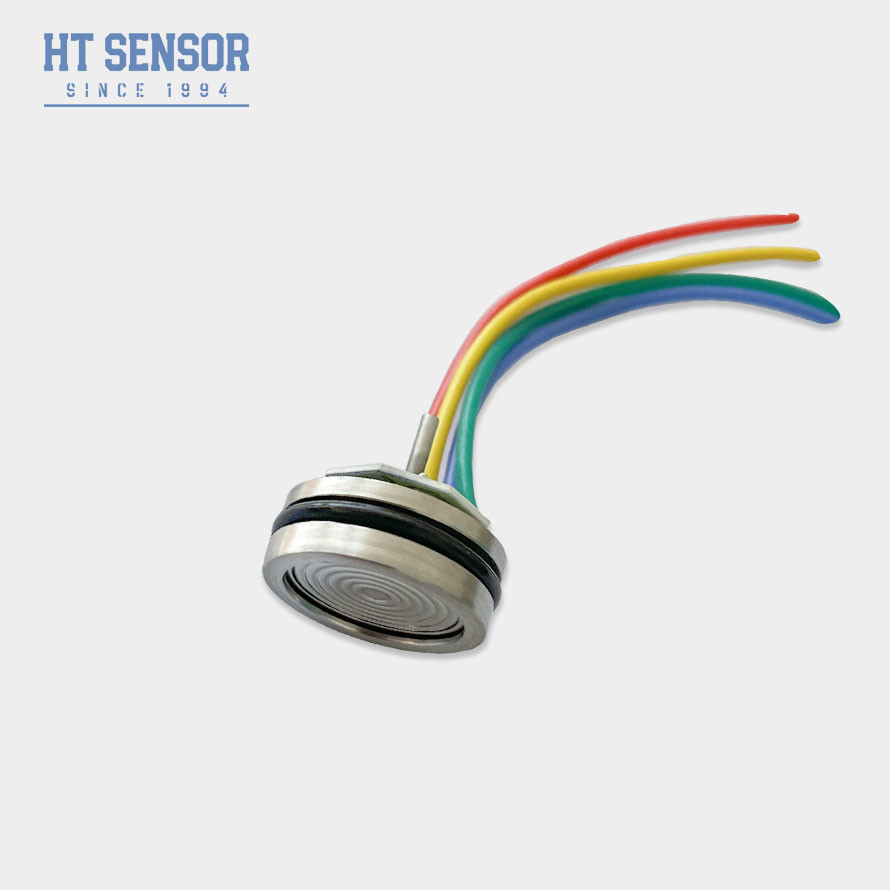

HT26V 10V Piezorezystancyjny czujnik ciśnienia krzemowego, czujnik membranowy OEM
HT26V Krzemowy piezorezystancyjny czujnik ciśnienia
Wprowadzenie do krzemowego czujnika ciśnienia:
Krzemowy czujnik ciśnienia HT26V jest rodzajem czujnika piezorezystancyjnego, którego rdzeniem są wysoce stabilne elementy kryształowe krzemu. Różnica ciśnień mierzonego medium jest przenoszona na membranę krzemową za pomocą membrany izolacyjnej 316L i uszczelnionego oleju silikonowego. Niestandardowe konstrukcje są wykonywane z konwencjonalnej średnicy 19 mm i są wysoce spersonalizowane, ze stalowymi elementami dostępnymi już od 7 mm. Zasilanie stałym napięciem 5-10V, regularne wyjście. Czujnik ciśnienia HT26V jest wyposażony w o-ringi, używane do uszczelniania ciśnieniowego, wygodna instalacja.
- Zasilanie stałym napięciem i standardowe sygnały wyjściowe.
- Wysoka niezawodność, dobra stabilność.
- Wysokość wynosi 7 mm, a różne konstrukcje mogą być dostosowane.
- Nadaje się do ropy naftowej, chemii, metalurgii, energetyki, hydrologii i innych procesów przemysłowych.
- Stosowany w przemyśle stoczniowym i lotniczym.
- Nadaje się do hydraulicznych i pneumatycznych systemów sterowania.
- Używany do zastosowań kontroli procesów.
- Zasilanie: ≤10VDC
- Napięcie wyjściowe w trybie wspólnym: 50% wejścia (typowo)
- Impedancja wejściowa: 4KΩ~20KΩ
- Impedancja wyjściowa: 2.5KΩ~6KΩ
- Połączenie elektryczne: 100mm wysokotemperaturowy przewód, kabel taśmowy i złącza pinowe.
| Parametry wydajnościkrzemowego czujnika ciśnienia: | |||||
| Zakres pomiarowy | Wskaźnik (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Bezwzględny (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Uszczelniony (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Typ | Maks. | Jednostka | |||
| Nieliniowość | ±0.15 | ±0.3 | %F.S | ||
| Powtarzalność | 0.05 | 0.1 | %F.S | ||
| Histereza | 0.05 | 0.1 | %F.S | ||
| Wyjście przesunięcia zerowego | 0±1 | 0±2 | mV | ||
| Wyjście pełnej skali | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Dryft temperatury przesunięcia zerowego | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Dryft temperatury pełnej skali | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Temperatura kompensacji | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura pracy | -20~80 | ºC | |||
| Temperatura przechowywania | -40~125 | ºC | |||
| Dopuszczalne przeciążenie | 3 razy pełna skala | ||||
| Ciśnienie rozrywające | 5X pełna skala | ||||
| Długoterminowa stabilność | 0.2 % | F.S/Rok | |||
| Materiał membrany | 316L | ||||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||||
| Wibracje | Brak zmian w warunkach 10gRMS, 20Hz do 2000Hz | ||||
| Wstrząsy | 100g,11ms | ||||
| Czas reakcji | ≤1ms | ||||
| Uszczelka O-ring | Guma nitrylowa lub guma fluorowa | ||||
| Medium wypełniające | Olej silikonowy | ||||
| Waga | ~25g | ||||
| Parametry są testowane w następujących warunkach: Stałe napięcie 10V i temperatura otoczenia 25ºC | |||||

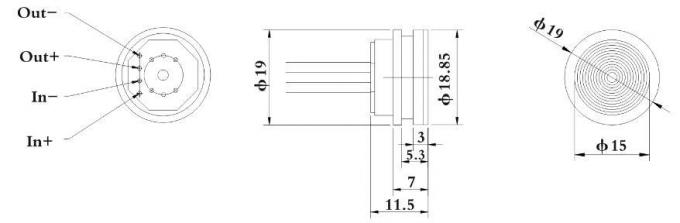

| Budowa zewnętrzna | |
| Rurka ciśnieniowa <3.5MPaS |
|
| Normalna ≥3.5MPaS <40MPaS |
|

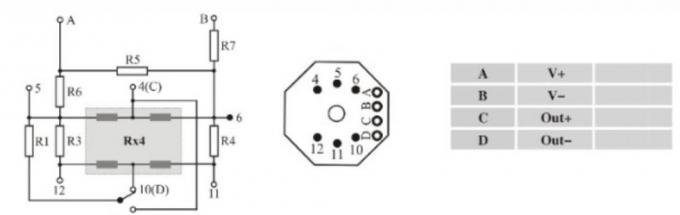

| Połączenie elektryczne i kompensacja |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
| FQA |
.
.
| firma |
