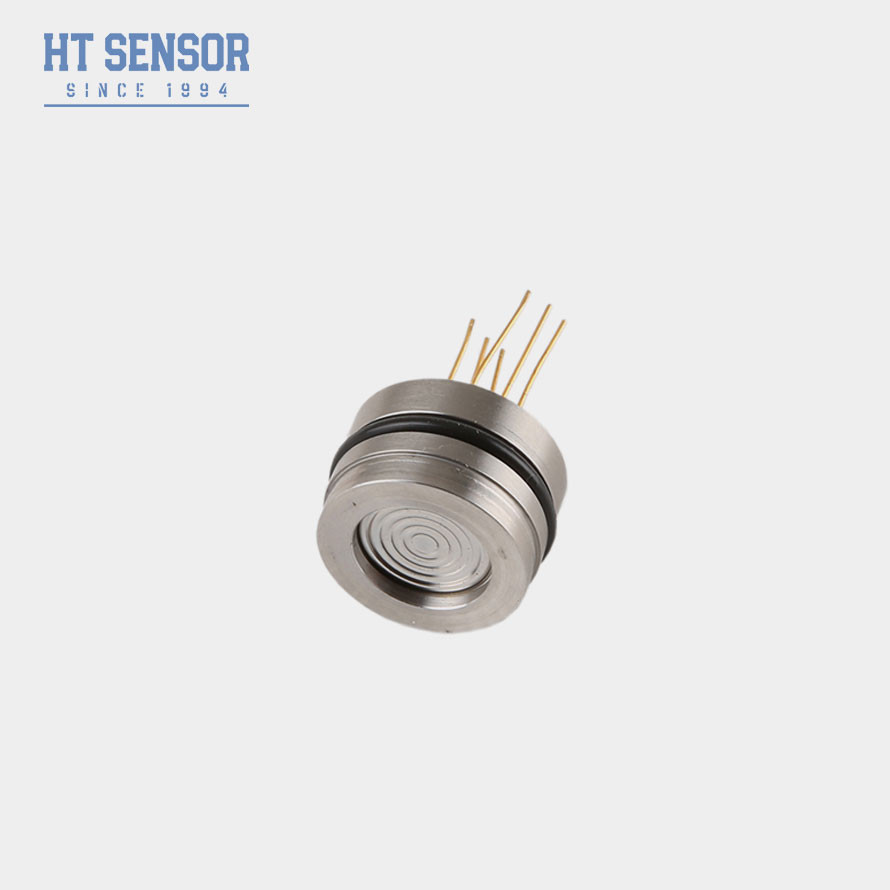

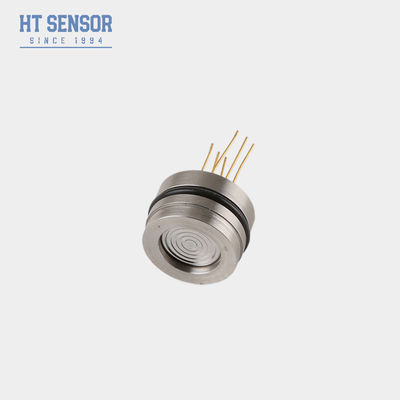

HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej

HT19 Diffusion Silicon Diaphragm Pressure Sensor 316L Stainless Steel Level Sensor
HT19 Diffusion Silicon Diaphragm Pressure Sensor 316L Stainless Steel Level Sensor
HT19 Diffusion Silicon Diaphragm Pressure Sensor 316L Stainless Steel Level Sensor HT19 Diffusion Silicon Diaphragm Pressure Sensor 316L Stainless Steel Level Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT19
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Materiał: Stal nierdzewna 316L Minimalny zakres: 10 kPa
Maksymalny zasięg: 60MPa Dostarczać: mniej niż 2 mA (typowa wartość 0,4-1,5 mA)

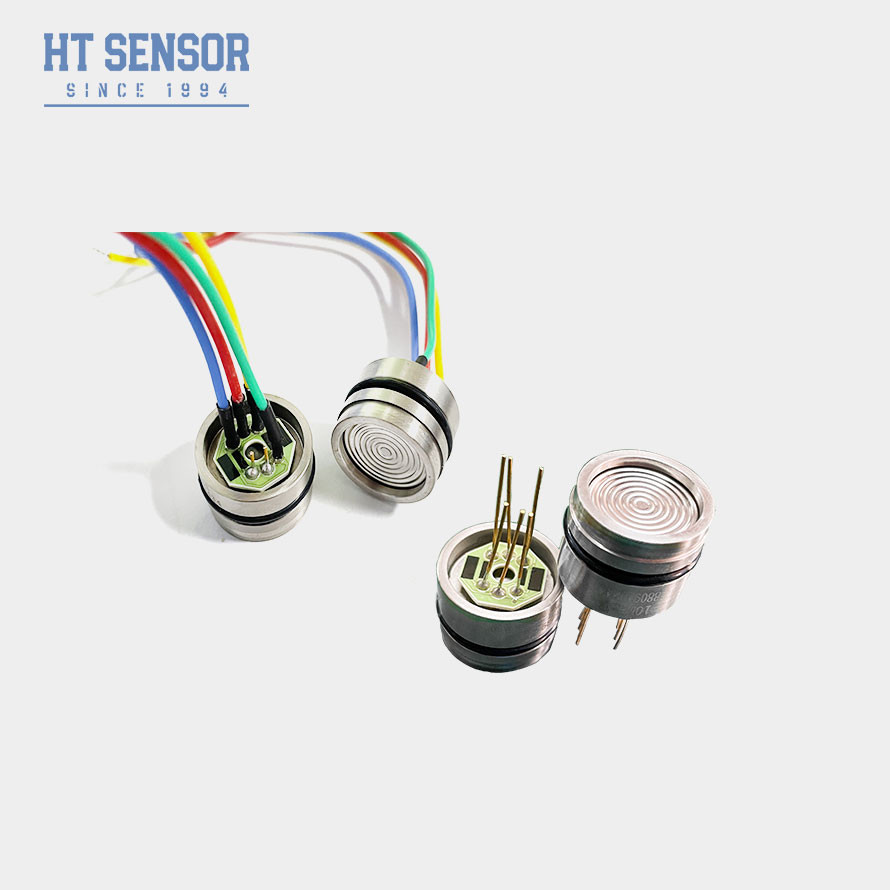

Produkcja: sygnał mv (0-80mv) Do wyboru: Czterokolorowy przewód silikonowy
Model: HT19 wysoki: 12mm/15mm
Podkreślić:

Czujnik ciśnienia krzemowego diafragmy dyfuzyjnej

,

316L HT19 czujnik ciśnienia

,

316L czujnik poziomu ze stali nierdzewnej

opis produktu

HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej



HT19 PiezorezystywnySilikonCzujnik ciśnienia

Wprowadzenie 15 mm krzemowego czujnika ciśnienia:



HT19 piezoresystywny czujnik ciśnienia z krzemu.Zestaw czujników wykorzystuje olejek silikonowy do przenoszenia ciśnienia z diafragmy ze stali nierdzewnej 316L do elementu czujnikaW celu pomiaru ciśnienia powietrza-płynu wykorzystano efekt piezorezystywny rozproszonego krzemu.Jest to najczęściej stosowany czujnik krzemowy do pomiaru ciśnienia, a cena jest również tańsza niż w przypadku innych typów.

Cechy produktuo pojemności nieprzekraczającej 10 W:

  • szeroki zakres pomiarowy: 0 ~ 10 kpa ~ 60 mpa.
  • Silisium piezoresywatywne czujnik typu.
  • Full316LSS, cały z tytanu lub membrany Hastelloy.
  • O-ring seal.
  • Wysoka precyzja i dobra stabilność.

Wnioskio pojemności nieprzekraczającej 10 W,

  • Mierzyć ciśnienie gazów i płynów zgodnych ze stali nierdzewnej 316L.
  • Wydobycie ropy.
  • Miasto ma wodę i ciepło.
  • System sterowania procesem.
  • Inspekcja lotnictwa i marynarki.
  • Hydrauliczne.

Wydajność elektrycznao pojemności nieprzekraczającej 10 W:

  • Zaopatrzenie:1.5mADC
  • Impedancja wejściowa:3KΩ~6KΩ
  • Impedancja wyjściowa:2.5KΩ~6KΩ
  • Oporność izolacyjna:≥100MΩ/50VDC
  • Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
  • Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L

Specyfikacja działania krzemowego czujnika ciśnienia:

Parametry

Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
Typowe Max, proszę. Jednostki
Ciśnienie Nieliniowość

± 0.15

 ± 0.3 % F.S.
Powtarzalność ciśnienia i histereza 0.02 0.05 % F.S.
Wynik zerowy 0± 1 0±2 mV
Wydajność przedziału ≤ 20KPa 50±10 50±30 mV
≥ 35 KPa 100±10 100±30 mV
Błąd o temperaturze zerowy ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 KPa ± 0.5 ± 1 % F.S.
Okres błędu temperatury ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 KPa ± 0.5 ± 1 % F.S.
Ciśnienie dowodowe 3X Zakres znamionowy lub 120MPa, zależnie od tego, która z tych wartości jest mniejsza - Nie, nie.
Zakres temperatury pracy -20~80 °C
Kompensowany zakres temperatur 0~70, 0~50 ((Range≤20KPa) °C
Zakres temperatury przechowywania -40~125 °C

Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C

Wymiar

HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej 0



HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej 1

Wskazówki dotyczące zamawiania



1Przy montażu należy zwrócić uwagę na koordynację rozmiaru rdzenia i obudowy nadajnika w celu osiągnięcia wymaganej szczelności powietrza.
2. Podczas montażu powłoki należy upewnić się, że jest ona ustawiona pionowo i wywierać równowagę, aby zapobiec zatknięciu lub uszkodzeniu płyty kompensacyjnej.
3Jeżeli badane medium nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepustki i uszkodzenia rdzenia.
5. Utrzymać otwarty w stosunku do atmosfery port ciśnienia rdzenia miernika ciśnienia, aby zapobiec wprowadzaniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika ciśnienia.
6Jeżeli w pliku występuje jakaś zmiana, prosimy o zapoznanie się z faktyczną etykietą wysyłki.

HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej 2

HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej 3HT19 Difuzyjny czujnik ciśnienia diafragmy krzemowej 316L czujnik poziomu ze stali nierdzewnej 4



Etykietka:

czujnik ciśnienia z difusowanego krzemu,

Piezorezystancyjny krzemowy czujnik ciśnienia,

Czujnik różnicy ciśnień
