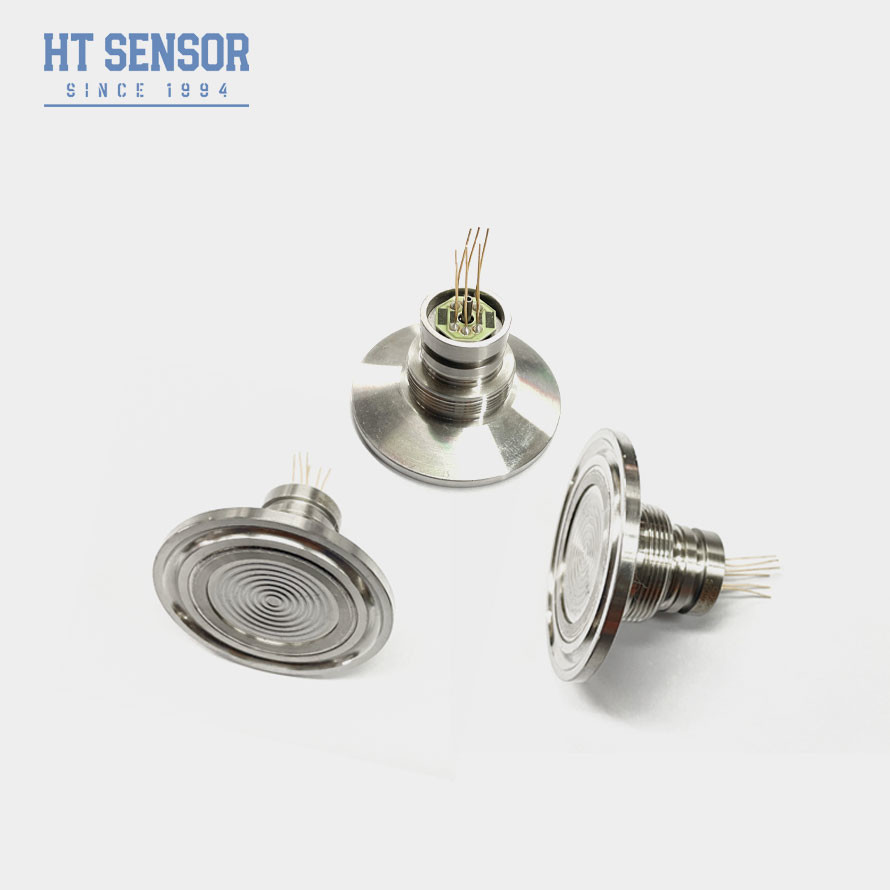

HT-IQ Czujnik płaski, montowany w płaszczyźnie, zaciskany, szczelnie uszczelniona membrana, przetwornik ciśnienia, krzemowy czujnik ciśnienia
Product Details
| Nr modelu: | HT-IQ | Zakres: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Typ okablowania: | Złote szpilki Kovar lub 4 przewody | Medium pomiarowe: | Woda i olej ciekłe |
| Dia: | 50,4 mm | Wyjście: | Analogiczne 100mv+-30mv |
| Moc: | 1,5 mA | Typ: | Czujnik ciśnienia z rozproszonego krzemu |
| Tworzywo: | 316L stali nierdzewnej | Nitka: | 50,4 mm |
| Podkreślić |
Czujnik mocowany na ściśle spłukiwanym zacisku,Klempa ściśle zamknięty przemiennik ciśnienia przegubowego,Czujnik zamontowany z płynem membranowym |
||
Product Description
HT-IQ Wypłynny czujnik mocowany zacisk zacisk ściśle zamknięty przekształcacz ciśnienia przewodu
HT-IQ PiezoresystywnySilikonCzujnik ciśnienia
Wprowadzenie czujnika ciśnienia silikonowego:
HT - czujnik ciśnienia IQ jest rodzajem czujnika ciśnienia diafragmy krzemowej o dyfuzji spłukiwania. Czujnik ciśnienia zacisku wykorzystuje technologię wypełniania olejem silikonowym jednorazowego użytku.Diafragma czuć ciśnienie przez olej silikonowy jest przekazywany do chipa, obwód kompensacyjny zostanie skorygowany dla sygnału ciśnienia sygnałów elektrycznych liniowych.przemysł wina i inne branże zdrowotne, ogólnie nadaje się do mediów pomiarowych mogą być zanieczyszczone okazje.Płaska konstrukcja zacisku membranowy, łatwa instalacja i demontaż, łatwe czyszczenie.
Cechy produktuz czujnikiem ciśnienia silikonowego:
- Zaawansowana technologia i opakowanie ze stali nierdzewnej.
- Kompensacja temperatury i zerowa korekcja przez obwodnik grubofilmowy.
- Doskonała niezawodność, powtarzalność i stabilność.
- W celu łatwego czyszczenia zmywać strukturę przewodu.
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | |||||
| Zakres pomiaru | Rozmiar (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500 KPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 200 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| Wymiar |
|
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
2Podczas procesu montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli badane medium jest niezgodne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepustki i uszkodzenia rdzenia.
5. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
6Jeżeli w pigule nastąpiła jakaś zmiana, należy zapoznać się z etykietą na rzeczywistym produkcie.
