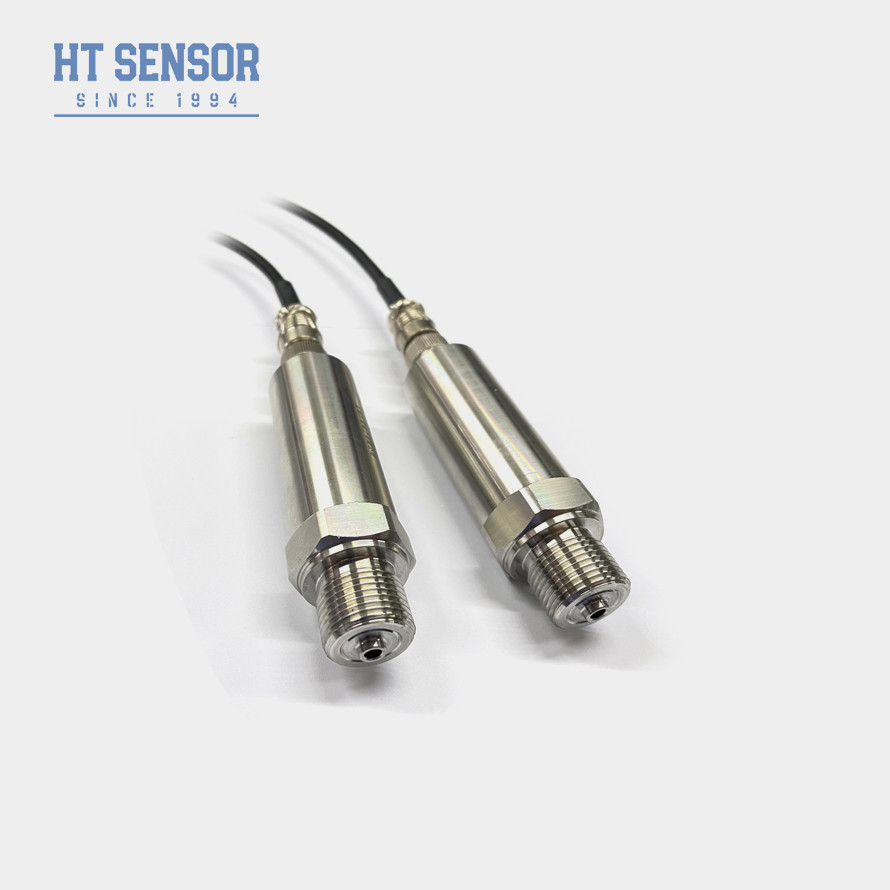

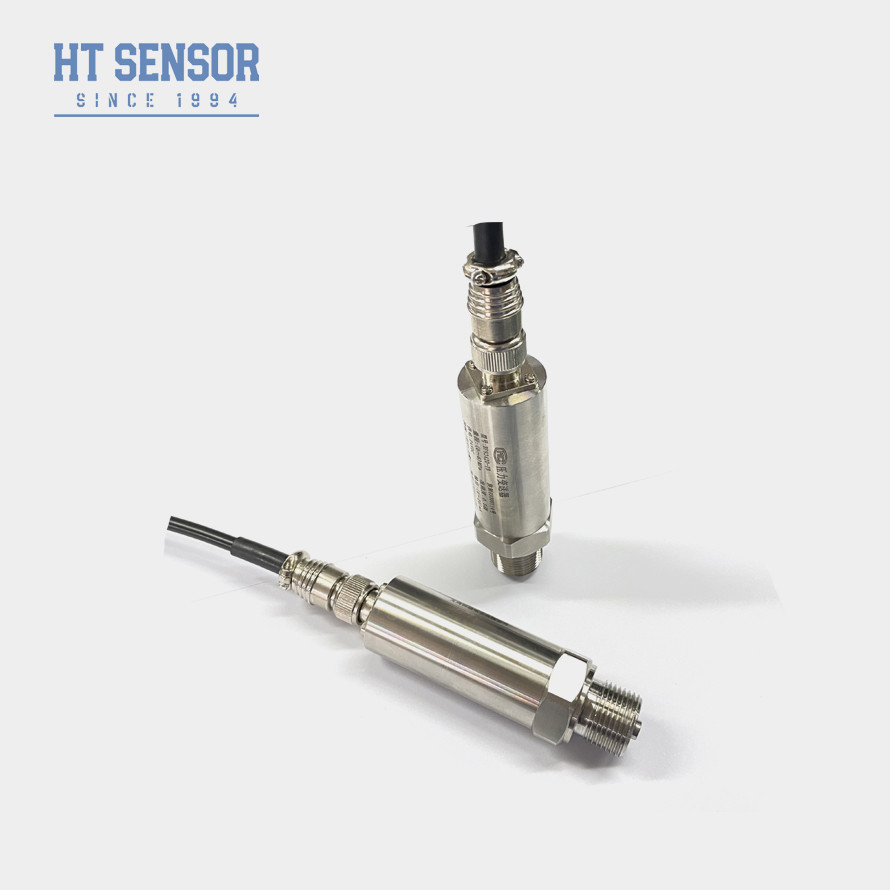

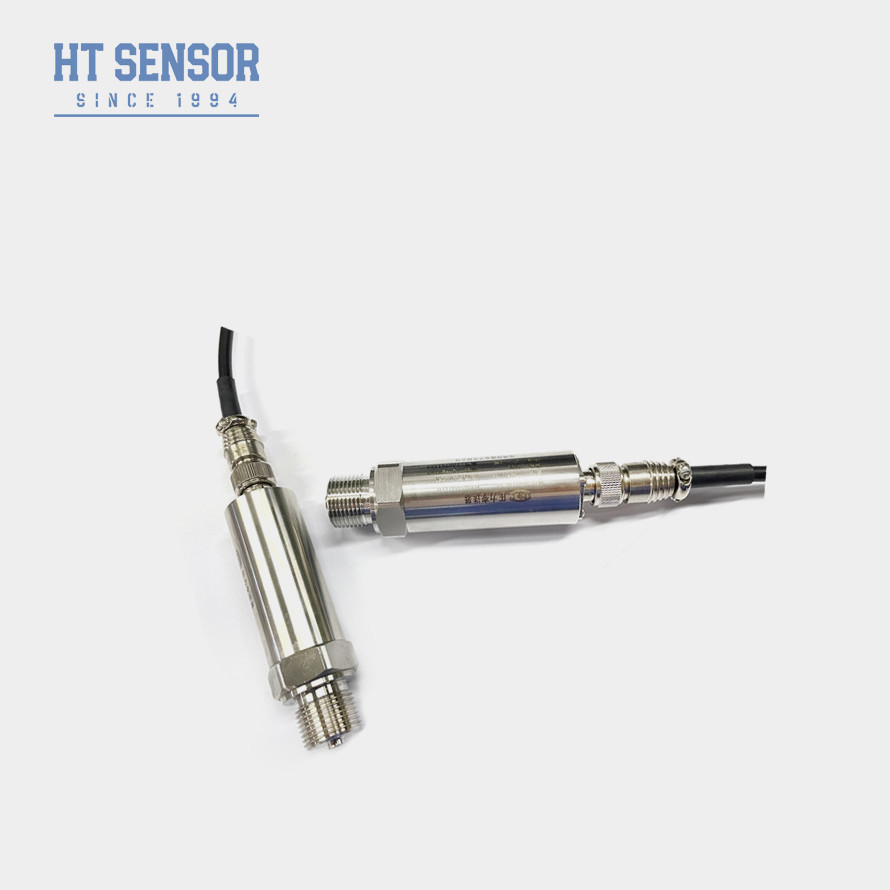

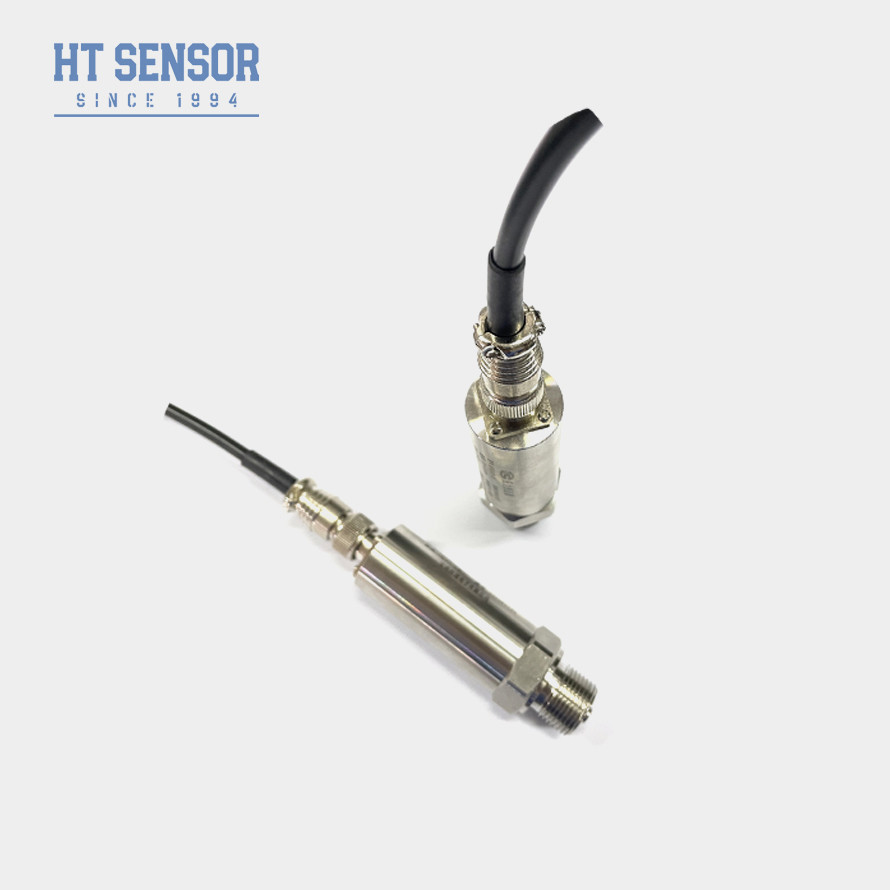

BP93420I Sterownik nadajnika ciśnienia ze stali nierdzewnej 0,5 - 4,5VDC
Product Details
| Model nr.: | BP93420-I | Władza: | 5VDC /24VDC |
|---|---|---|---|
| Produkcja: | 0.5-4.5VDC /4-20mA /0-10VDC itp. | Stabilność długoterminowa: | +-0,15% FS/rok (typowo) |
| Materiał obudowy: | 316L. lub 304SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Znak towarowy: | HT czujnik | Kabel: | Bez |
| Stopień dokładności: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Zakres ciśnienia: | -100kpa~0a...100MPa |
| Podkreślić |
316L czujnik ciśnienia ze stali nierdzewnej,Przełącznik ciśnienia ze stali nierdzewnej 4,5 VDC |
||
Product Description
BP93420I Czujnik nadajnika ciśnienia ze stali nierdzewnej Przełącznik 0,5-4,5VDC
BP93420I Czujnik nadajnika ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BP93420I wykorzystuje jako główny element pomiarowy sygnału układ z difusowanego krzemu serii HT. Ciśnienie jest przesyłane do układu poprzez przewłokę i olej silikonowy,i chip wypuszcza sygnał mv po odczuciu ciśnienia, a następnie przekształca go w dostępny standardowy wyjście sygnału elektrycznego, takie jak 4-20mA przez PCB, tak aby uzyskać zmianę wartości ciśnienia poprzez zmianę prądu.Szeroko stosowane w różnych branżach.
| Parametry wydajności czujnika nadajnika ciśnienia | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,03%F.S/oC ((≤ 100KPa) ± 0,02%F.S/oC ((> 100KPa) |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Cechy produktuz czujnikiem nadajnika ciśnienia:
- Przekaźnik ciśnienia posiada szeroki zakres pomiarów, trwałą strukturę ze stali nierdzewnej oraz różne opcje interfejsu ciśnienia, aby uwzględnić różne potrzeby aplikacji.
- Jego kompaktowa i lekka konstrukcja pozwala na łatwą instalację i integrację w środowiskach ograniczonych przestrzenią.
- Dzięki wysokiej precyzji i całkowicie stalowej konstrukcji ten nadajnik ciśnienia zapewnia dokładne i niezawodne pomiary ciśnienia.
Wnioskiz czujnikiem nadajnika ciśnienia:
1Przekaźnik ciśnienia jest zaprojektowany do precyzyjnego pomiaru gazów i płynów zgodnego ze stali nierdzewnej i wykonany jest z stali nierdzewnej 316L dla zwiększonej trwałości i niezawodności.
2Jest szeroko stosowany w przemyśle morskim i lotniczym, gdzie dokładne pomiary ciśnienia są niezbędne dla bezpieczeństwa i wydajności.
3Oprócz przemysłu morskiego i lotniczego, ten nadajnik ciśnienia jest również szeroko stosowany w różnych procesach przemysłowych, w tym naftowych, chemicznych, hutniczych,wytwarzanie energii i hydrologia.
4Jest również powszechnie stosowany w systemach sterowania hydraulicznego i pneumatycznego w celu zapewnienia dokładnego czujnika ciśnienia w celu skutecznego działania systemu.
| Wskazówki zamówienia czujnika nadajnika ciśnienia |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częściami kontaktującymi się z produktem.2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. Nie ma kablu domyślnie. Jeśli trzeba, można komunikować się z wyprzedzeniem. Są trzy rodzaje materiałów do wyboru. Jeśli potrzebujesz innego materiału kablowego,Proszę określić w formularzu zamówienia.
5W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik zamówienia czujnika nadajnika ciśnienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ1/IQ2 | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A:Nasze produkty mają ograniczoną gwarancję od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
