Czujnik ciśnienia BPHT24 z membraną płaską, stal nierdzewna, czujnik ciśnienia 4-20mA, przemysłowy czujnik poziomu
Product Details
| Nr modelu: | BPHT24 | Zakres: | 0-10kpa~35Mpa |
|---|---|---|---|
| Moc: | 24 V prądu stałego | Wyjście: | 4-20mA /0-10VDC itd. |
| Nitka: | G1/2 1/2NPT i tak dalej | Typ ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Typ: | Przepłucz czujnik ciśnienia membrany | Medium pomiarowe: | Płyn, gaz, klej do napojów i tak dalej |
| Podkreślić |
Przetwornik ciśnienia błony otworu BPHT24,Przetwornik ciśnienia przepuszczalnika 4-20mA,Czujnik ciśnienia ze stali nierdzewnej 4-20mA |
||
Product Description

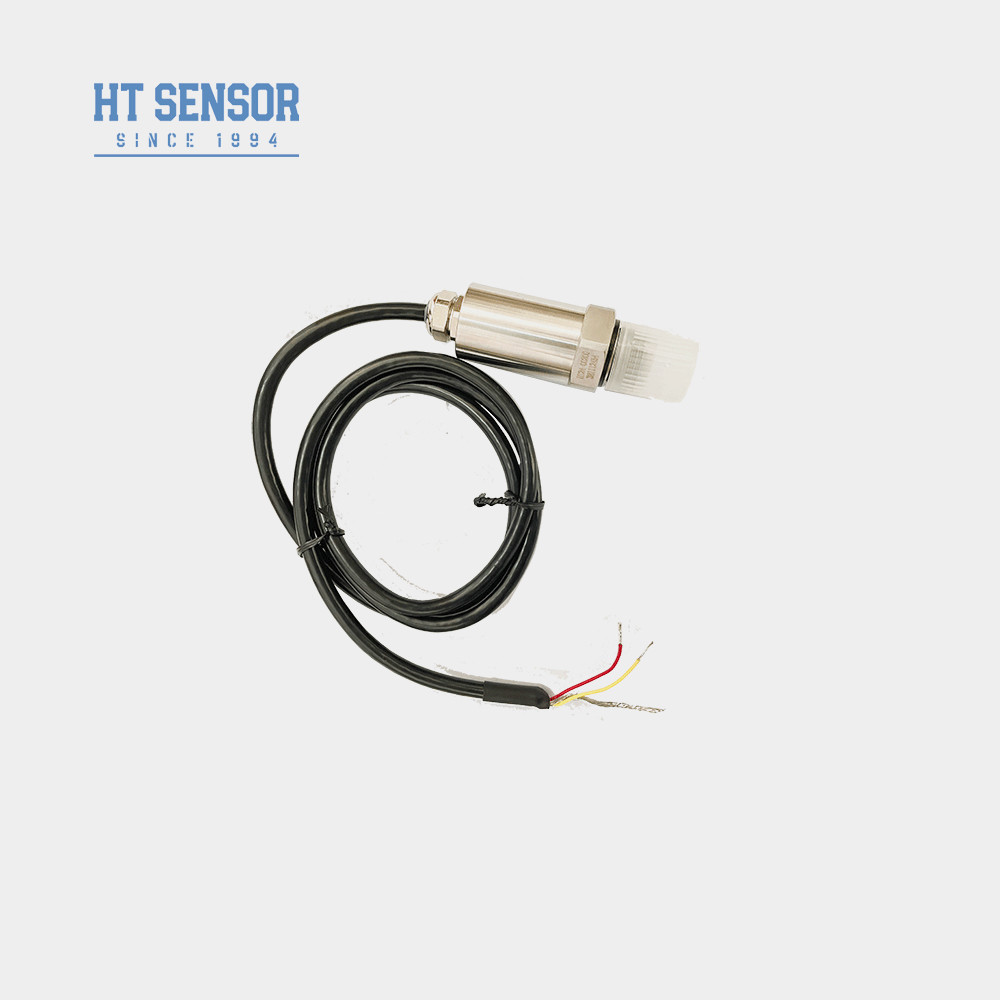

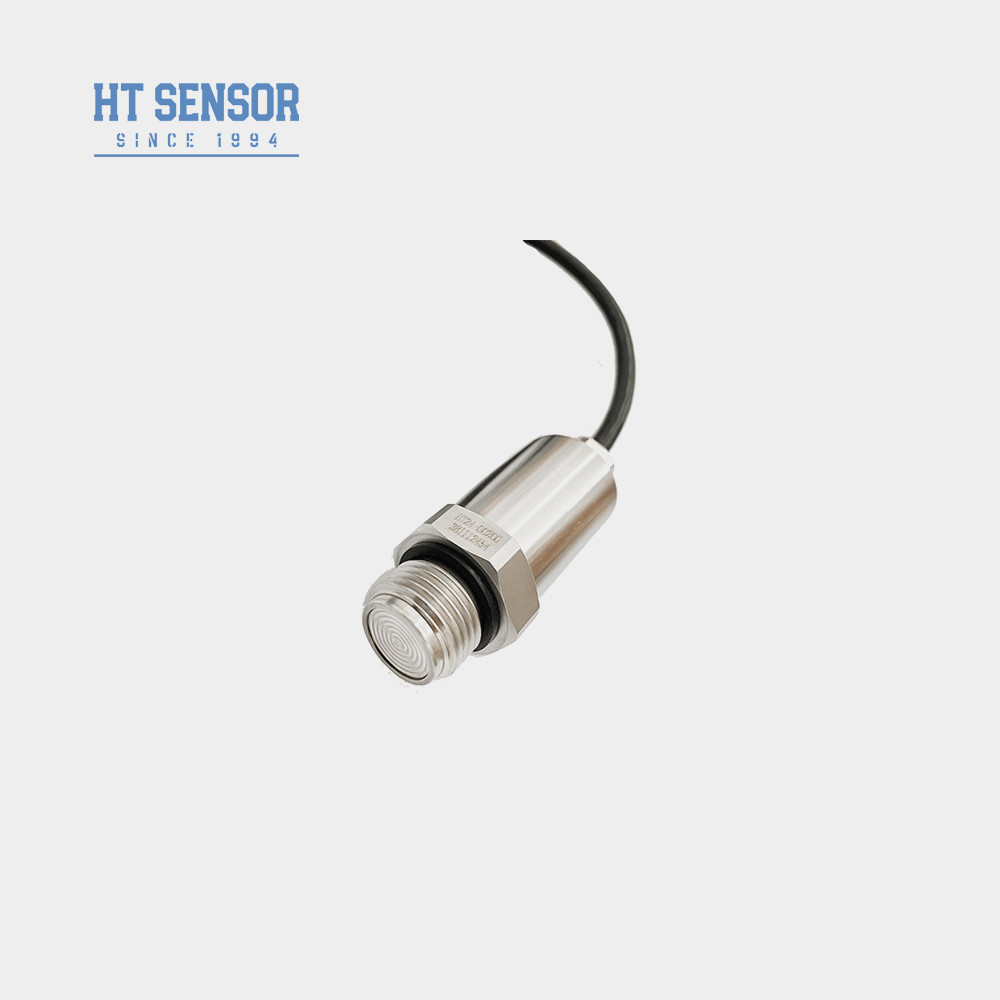

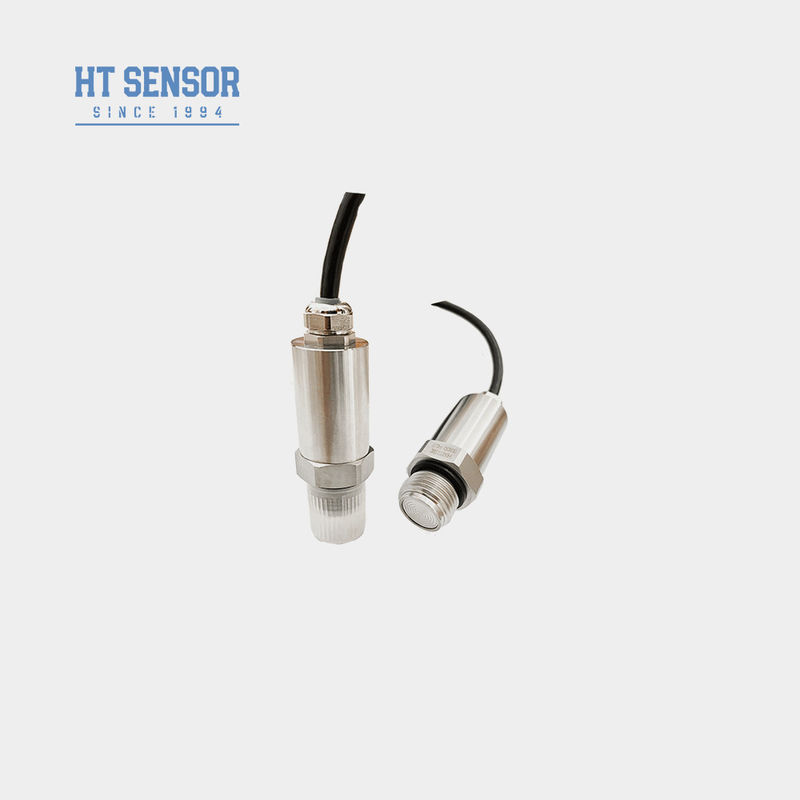

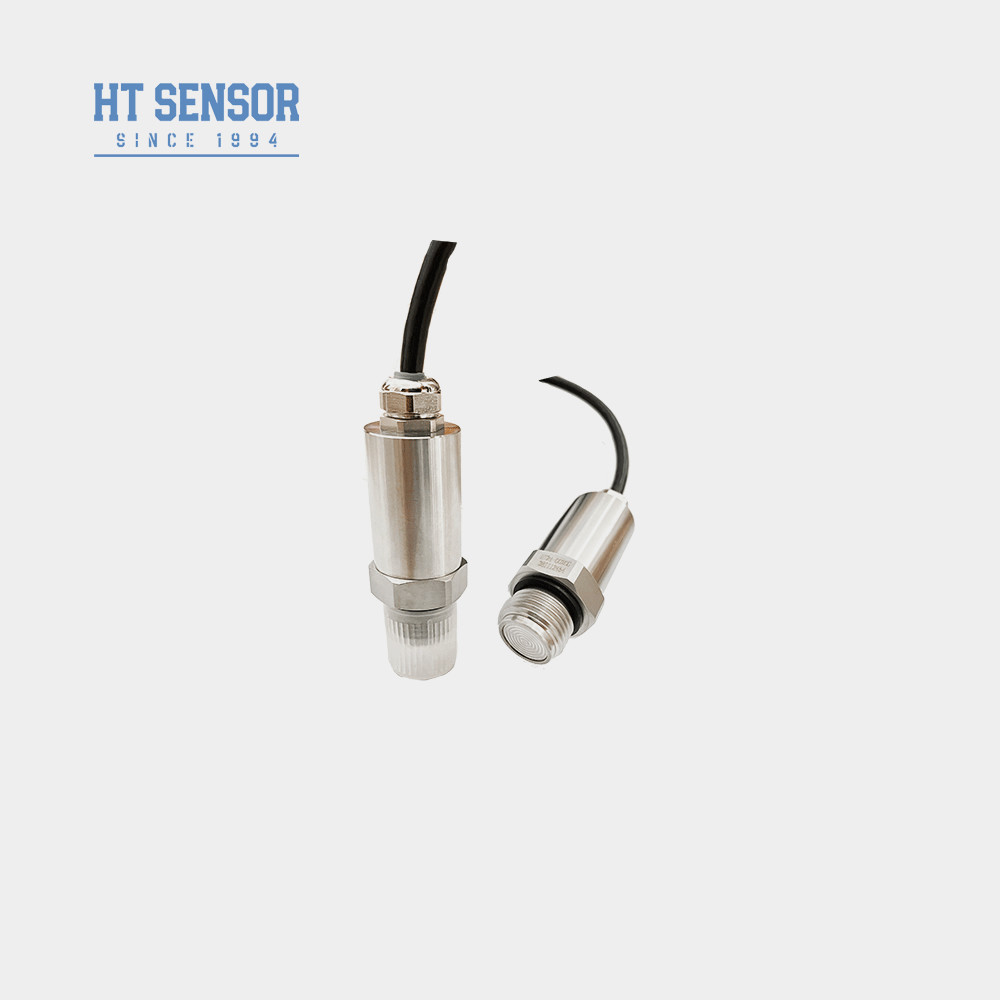

4-20mA BPHT24 czujnik nadajnika ciśnienia z strukturą w pełni ze stali nierdzewnej
Przekaźnik ciśnienia BPHT24
Wprowadzenie czujnika ciśnienia diafragmy:
Przekaźnik ciśnienia przepływowego diafragmy BPHT24czujnikDzięki konstrukcji z przędzami i płaskiej strukturze folii nadajnik ciśnienia zapewnia łatwą instalację i precyzyjne możliwości wykrywania ciśnienia.Jest powszechnie stosowany w systemach automatyki do konwersji sygnałów ciśnienia na wyjścia elektryczne, umożliwiające skuteczną kontrolę i monitorowanie.
Cechy produktuz czujnikiem ciśnienia przepuszczalnika przepuszczalnika:
1. Różne opcje interfejsu ciśnienia
2. Zaprojektowane do zastosowań higienicznych w celu zapobiegania średnim skalowaniom
3Wysoka precyzja z całkowicie nierdzewną strukturą
4Łatwe do czyszczenia.
Wnioskiz czujnikiem ciśnienia przepuszczalnika przepuszczalnika:
- Produkt ten jest przeznaczony do pomiaru gazów i płynów nieżrących przy użyciu materiału 316L.
- Jest szczególnie odpowiedni do zastosowań w ochronie środowiska i przemysłu chemicznym.
- Produkt jest również szeroko stosowany w przemyśle morskim i lotniczym ze względu na wysoką niezawodność i dokładność.
- Ponadto nadajnik ten nadaje się idealnie do zastosowań w przemyśle medycznym, biofarmaceutycznym i higienicznym, gdzie najważniejsze są precyzja i czystość.
| Parametry wydajnościz czujnikiem ciśnienia przepuszczalnika przepuszczalnika | |
| Zakres pomiaru | 0~35Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,15 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Projekt budowyz czujnikiem ciśnienia diafragmy | |

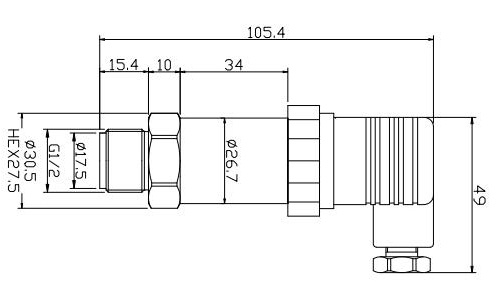

| Wymiar | |
| Wskazówki dotyczące zamawiania |
- Przed dokonaniem wyboru należy upewnić się, że badane medium jest kompatybilne z częścią kontaktu produktu.
- Należy pamiętać, że produkty odporne na wybuchy nie są dostarczane z głowicami cyfrowych wyświetlaczy podczas składania zamówienia.
- W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED należy upewnić się, że zasilanie nie jest mniejsze niż 20VDC.
- Aby zapewnić niezawodną pracę, zaleca się zainstalowanie urządzeń ochrony przed błyskawicami w terenie oraz zapewnienie prawidłowego uziemienia produktu i zasilania.
- Nominalny zakres temperatury roboczej pierścienia O z gumy fluorowej wynosi od -20°C do 250°C. Jeśli temperatura robocza jest niższa niż -20°C, należy wybrać pierścienie O EPDM.
- W przypadku, gdy nie podano specjalnych instrukcji, wykorzystuje się materiał kablowy z polietylenu.Jeśli potrzebujesz innego materiału kabla, proszę określić w kolejności.
- Jeżeli istnieją specjalne wymagania, takie jak silne drgania, natychmiastowa siła uderzenia lub silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać je w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| T | Przekaźnik ciśnienia odporny na wysoką temperaturę | |||||||
| Zakres pomiaru | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
P1: Czy jest pan firmą produkcyjną?
A1: Tak, jesteśmy firmą produkcyjną z ponad 29-letnim doświadczeniem.
Q2: Produkty dostosowane do potrzeb
O2: Oferujemy usługi OEM i Custom-Design, aby spełnić Państwa wymagania.
Q3: Gwarancja jakości
Odpowiedź: Nasze produkty są objęte ograniczoną gwarancją od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy.Zapewniamy bezpłatną wymianę lub naprawę wadliwych produktów w tym okresie gwarancjiProszę pamiętać, że niniejsza gwarancja nie obejmuje urządzeń, które zostały zmodyfikowane, niewłaściwie wykorzystane lub zaniedbane.
P4: Przesyłka i pakowanie
A4: Zazwyczaj wysyłamy nasze produkty za pomocą międzynarodowych usług ekspresowych, takich jak UPS, FedEx, DHL i INT. Przesyłka jest płatna z góry, ale możemy również skorzystać z konta przesyłki do odbioru.Nasze produkty są pakowane zgodnie ze standardowymi wymaganiami w zakresie opakowań eksportowych i zawierają certyfikat inspekcji.
P5: Skontaktuj się z nami
Odpowiedź: Nasz dedykowany zespół sprzedaży jest gotowy pomóc w każdym technicznym lub biznesowym zapytaniu.
