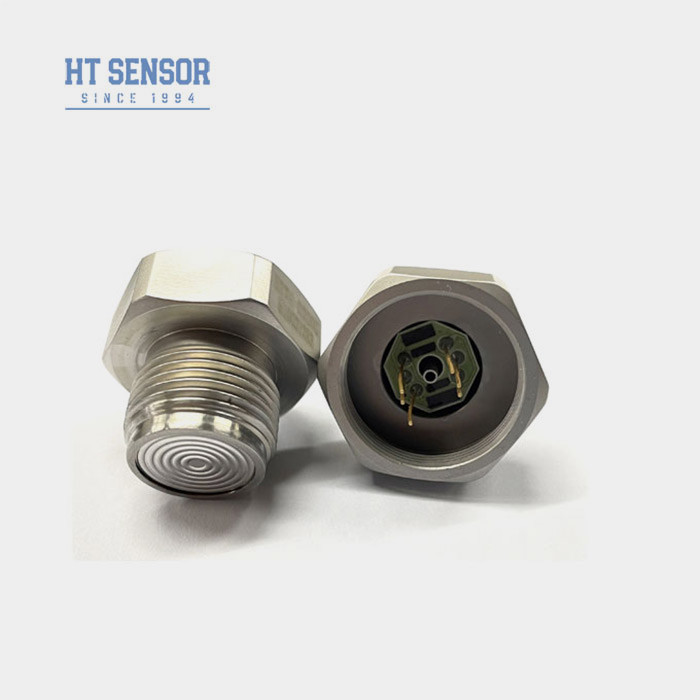

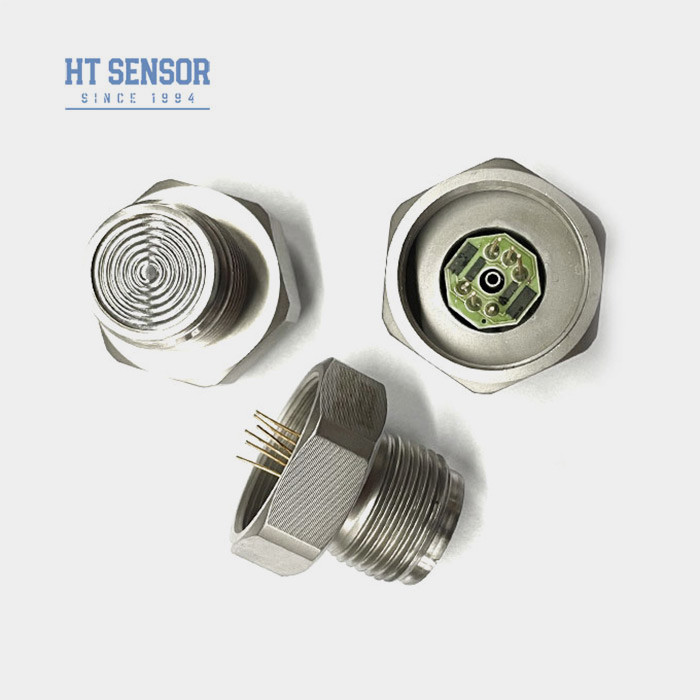

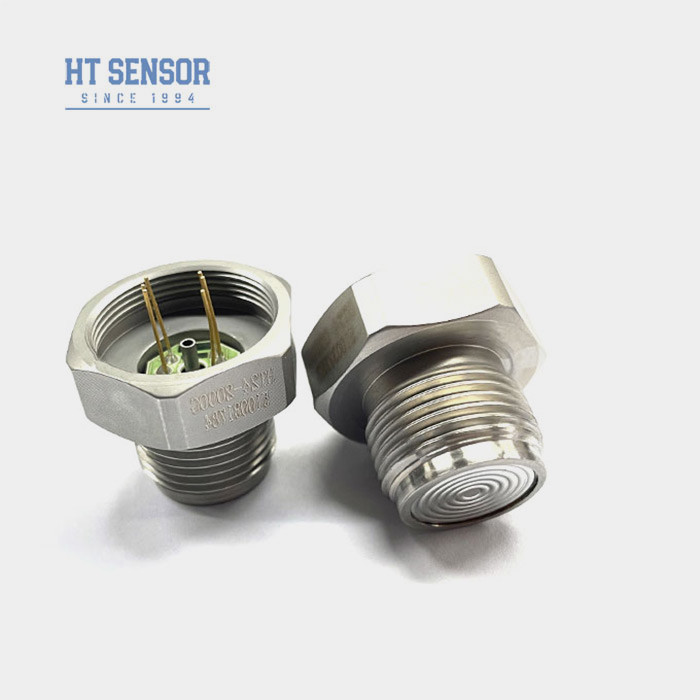

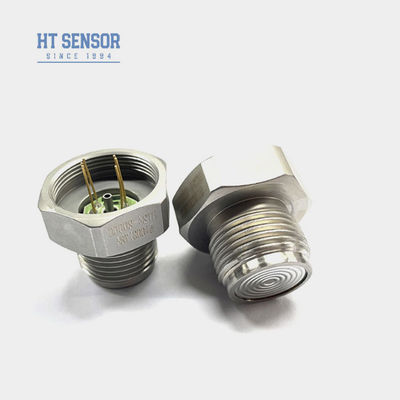

HT24 Wylotowy czujnik ciśnienia krzemu Hygieniczne środowisko płynny czujnik ciśnienia komórka
Product Details
| Nr modelu: | HT24 | Nitka: | G1/2 M20*1.5 |
|---|---|---|---|
| Typ okablowania: | Złote szpilki Kovar lub czterodrukowe | Medium pomiarowe: | Powietrze i płyn |
| Zakres: | 0-10 kpa ~ 20 mpa | Moc: | 1,5 mA |
| Typ: | Piezoresystywny czujnik ciśnienia krzemu | Typ sygnału wyjściowego: | Sygnał analogowy typu SN |
| Tworzywo: | 316L SS | Personalizacja: | Dostępne OEM i ODM |
| Podkreślić |
HT24 Wylotowy czujnik ciśnienia krzemowego,Czujnik ciśnienia krzemu,Dźwiękowy czujnik ciśnienia cieczy |
||
Product Description
HT24 Wylotowy czujnik ciśnienia krzemowego do pomiaru płynów higienicznych w środowisku
HT24PiezoresystywneCzujnik ciśnienia krzemowego
Wprowadzenie czujnika ciśnienia silikonowego:
HT24 krzemowy czujnik ciśnienia jest wbudowanym czujnikiem przewodu. czujnik ciśnienia wykorzystuje technologię napełniania olejem klasy spożywczej.odpowiedni do pomiaru ciśnienia i poziomu kleju i innych lepkich płynów. Czujnik wykorzystuje wysokiej wrażliwości silikonowy układ ciśnienia. Czujnik jest spawany do obudowy i nie wycieka. Wycieki są bardziej niezawodne niż uszczelki O-ring.Czujnik ciśnienia przepływowego przepływowego z konstrukcją nićową w celu łatwego czyszczenia i montażu.
Czujnik ciśnienia wykorzystuje jednorazową technologię napełniania olejem silikonowym.a obwod kompensacyjny koryguje sygnał ciśnienia do liniowego sygnału elektrycznego. Może zapobiegać skalowaniu, niehigieniczne i lepki dżem i inne problemy. Szeroko stosowane w żywności, farmaceutycznej, wina i innych branżach zdrowotnych i mediów pomiarowych mogą być zanieczyszczone okazje.
Cechy produktuz czujnikiem ciśnienia silikonowego:
- Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przewodu
- Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
- wyjątkowa niezawodność, powtarzalność i stabilność
- Struktura przewodu przepływowego, która ułatwia czyszczenie
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Przemysł spożywczy i napojów
- Kontrola procesów przemysłowych
- Przemysł farmaceutyczny
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry wydajnościz czujnikiem ciśnienia silikonowego: | |||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 55 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| Wymiar |
|
| Połączenie elektryczne i rekompensata |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
- 1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięciawymagana szczelność
- 2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
- 3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
- 4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
- 5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
- 6. Jeśli wystąpią jakiekolwiek zmiany w przewodzie szpilki, podążaj za etykietą na rzeczywistym rdzeniu w celu odniesienia
