| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BH93420-3051A |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BH93420-3051A | Formularz wyjściowy: | 4-20mA lub RS485 lub HART |
|---|---|---|---|
| Kabel: | PE, PU, PTFE | Dokładność: | 0,25%, 0,3%, 0,5% |
| Materiał membrany: | 316L Stal nierdzewna | Pochodzenie: | Shaan Xi |
| Typ sondy: | Typ sondy | Dostosowanie: | Dostępne OEM i ODM |
| High Light: | BH93420-3051A Czujnik poziomu ciśnienia wody,Czujnik poziomu ciśnienia wody z wyświetlaczem,4-20mA przetwornik ciśnienia cieczy |
||

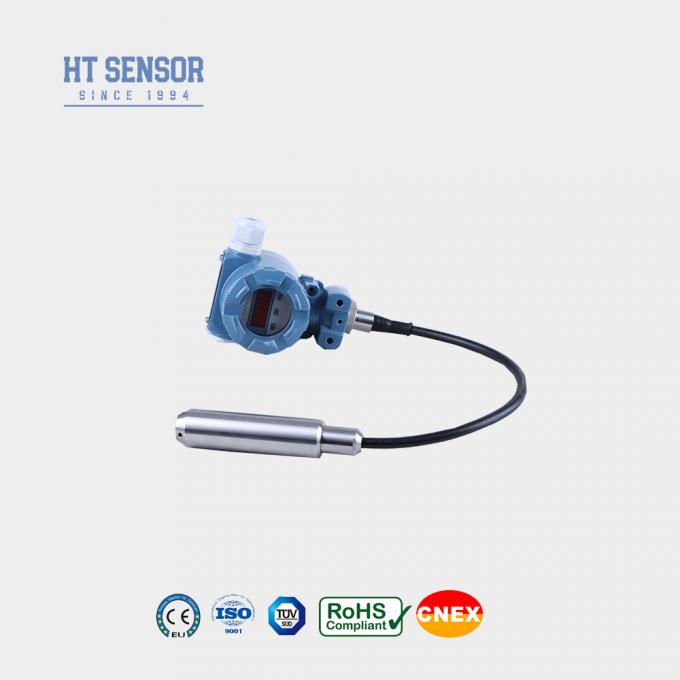

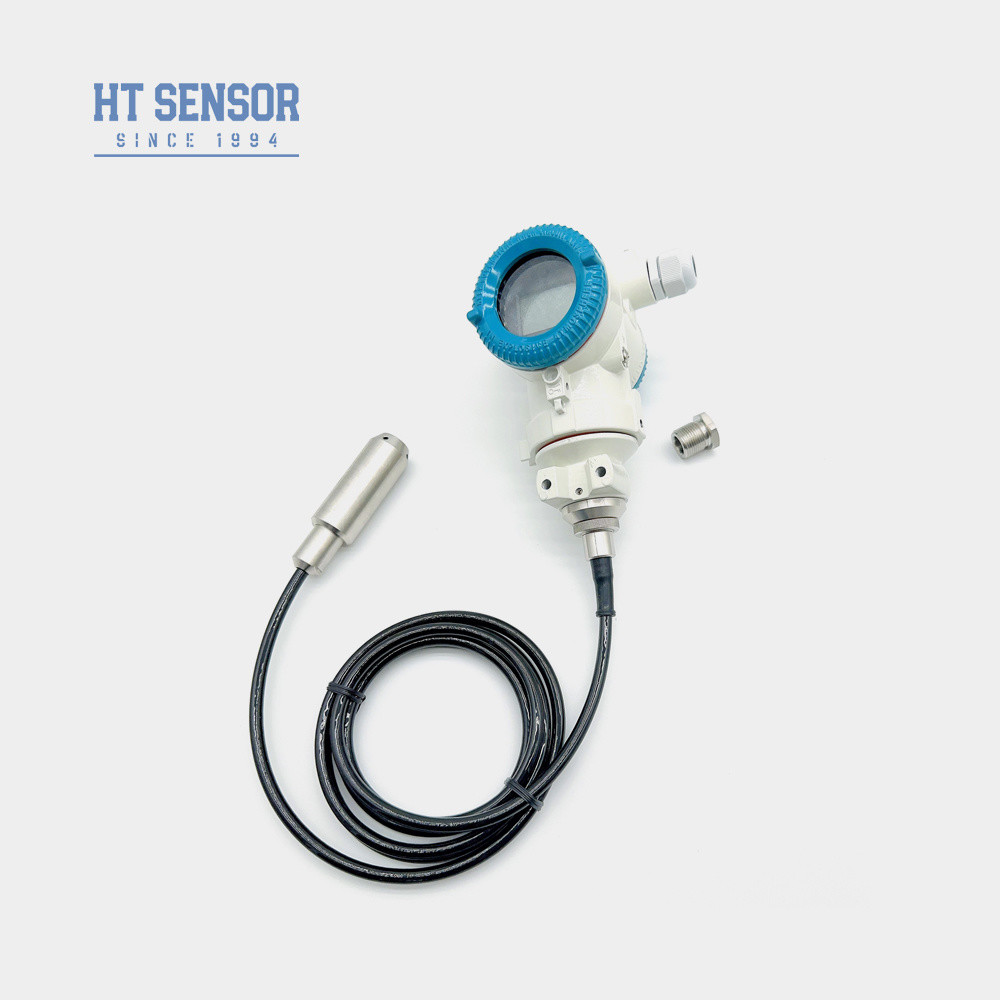

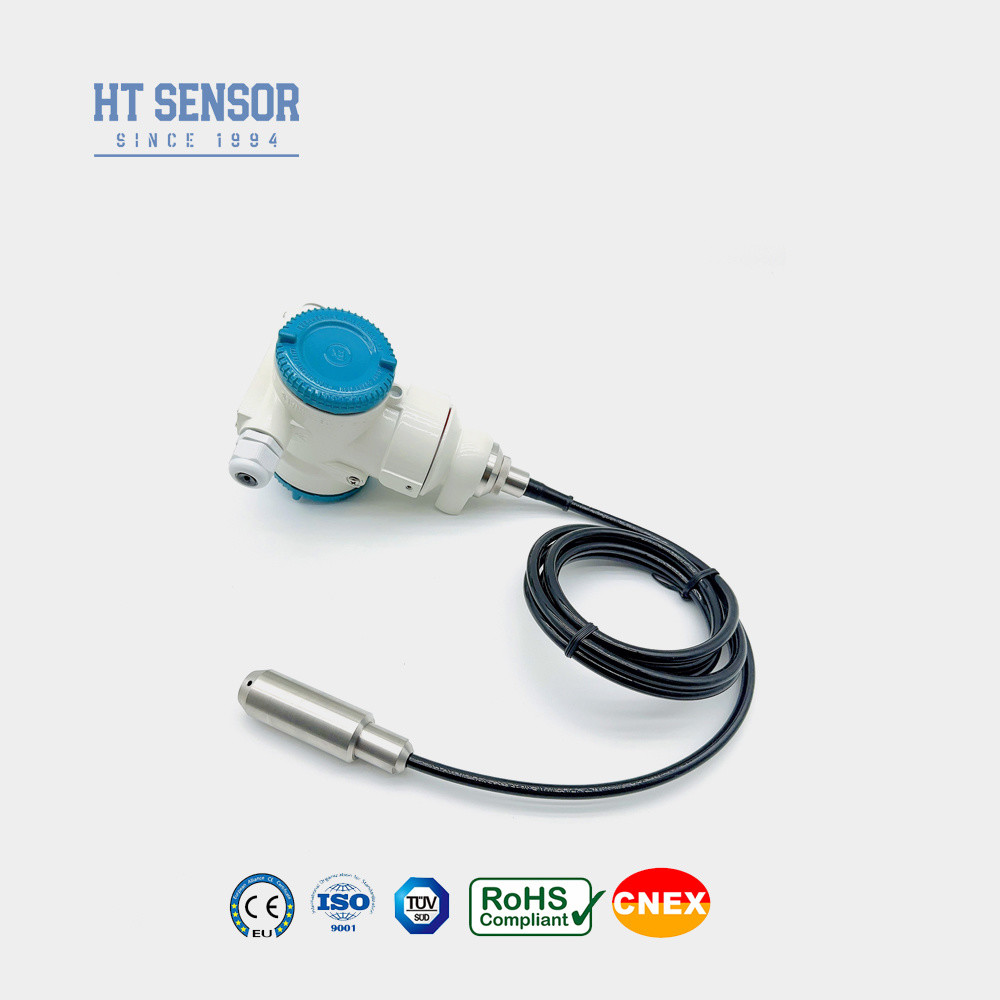

BH93420-3051AWwęgiel poziomTWysyłający
Wprowadzenie pomiaru poziomu wody przez nadajnik:
BH93420-3051A nadajnik poziomu wody ma kompaktową strukturę, prostą regulację i elastyczną instalację zapewniają użytkownikom wygodę w łatwym użyciu.0~10mA i inne standardowe tryby wyjścia sygnału mogą być wybierane przez użytkownika zgodnie z potrzebami.
Zastosowanie zasady hydrostatyki do pomiaru poziomu cieczy jest ważnym zastosowaniem czujników ciśnienia.Specjalny kabel z rurą wentylacyjną w środku i specjalną technologią uszczelniania zapewniają szczelność czujnika, i umożliwić komorze referencyjnej komunikację ciśnienia z ciśnieniem otoczenia, tak aby zapewnić wysoką precyzję i stabilność pomiaru.
| Parametry wydajnościpomiaru poziomu wody przez nadajnik | |
|---|---|
| Zakres pomiaru | 0~10m...400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | Odlewany aluminium, l1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,5 kg (bez kabel) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 15~30VDC | 2/3/4 drutu |
| Protokół komunikacji RS485 | 4 drut |

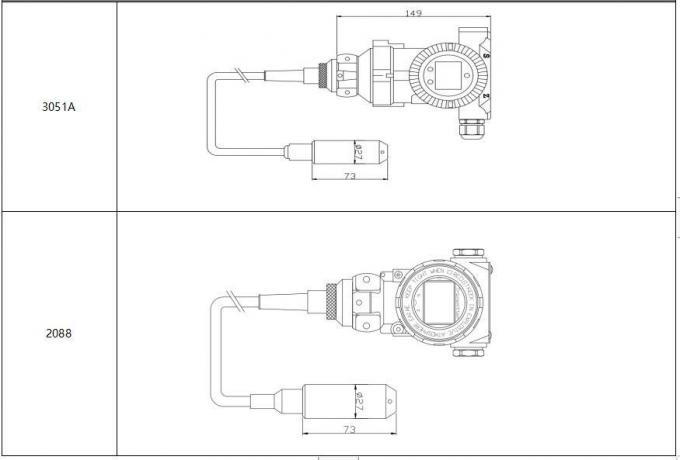

| Projekt budowy |

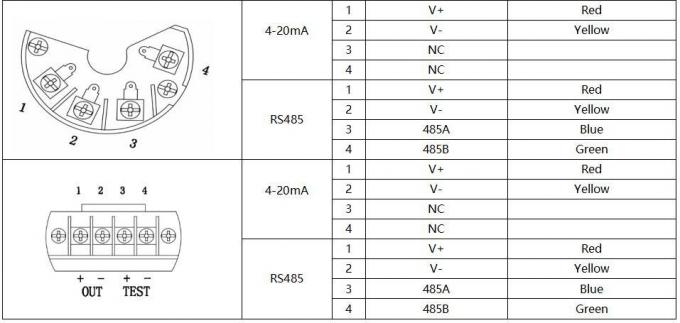

| Połączenie elektryczne |

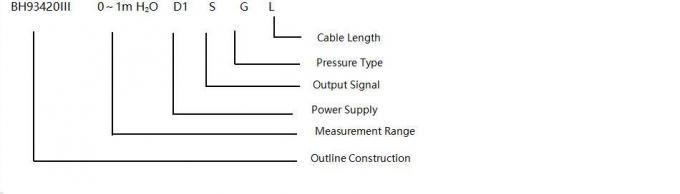

| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
| Rozkaz Przewodnik | ||||||||||
| BH93420 | Kod | Projekt budowy | ||||||||
| III | Przekaźnik poziomu płynu z obudową 2088 | |||||||||
| Zakres pomiaru | 0~10m...400mH2O | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B5 | 2088 z wyświetlacz | |||||||||
| B6 | 3051A | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał | |||||||||
| 01 | 304 ze stali nierdzewnej | |||||||||
| 02 | 316L ze stali nierdzewnej | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
